维修调整要领书 5-28 1） 在 YA 电动机与联轴节 固定而 YA 滚珠螺杆与联轴节松开的 状态下，将台子移动到近距离传感 器 ON 的位置。 2） 在近距离传感器处于 ON 状态的位置 上做上记号。 3） 把台子移开至联轴节看得到的位置 。 4） 检测联轴节转动过后的 Z 相，做 上记号。（参照图 5-22-2-2， 图 5-22-2-3） 5） 对合 Z 相记号和传感器 ON 的记号的角度， 把台 子向伺…
维修调整要领书
5-27
Rev1.0

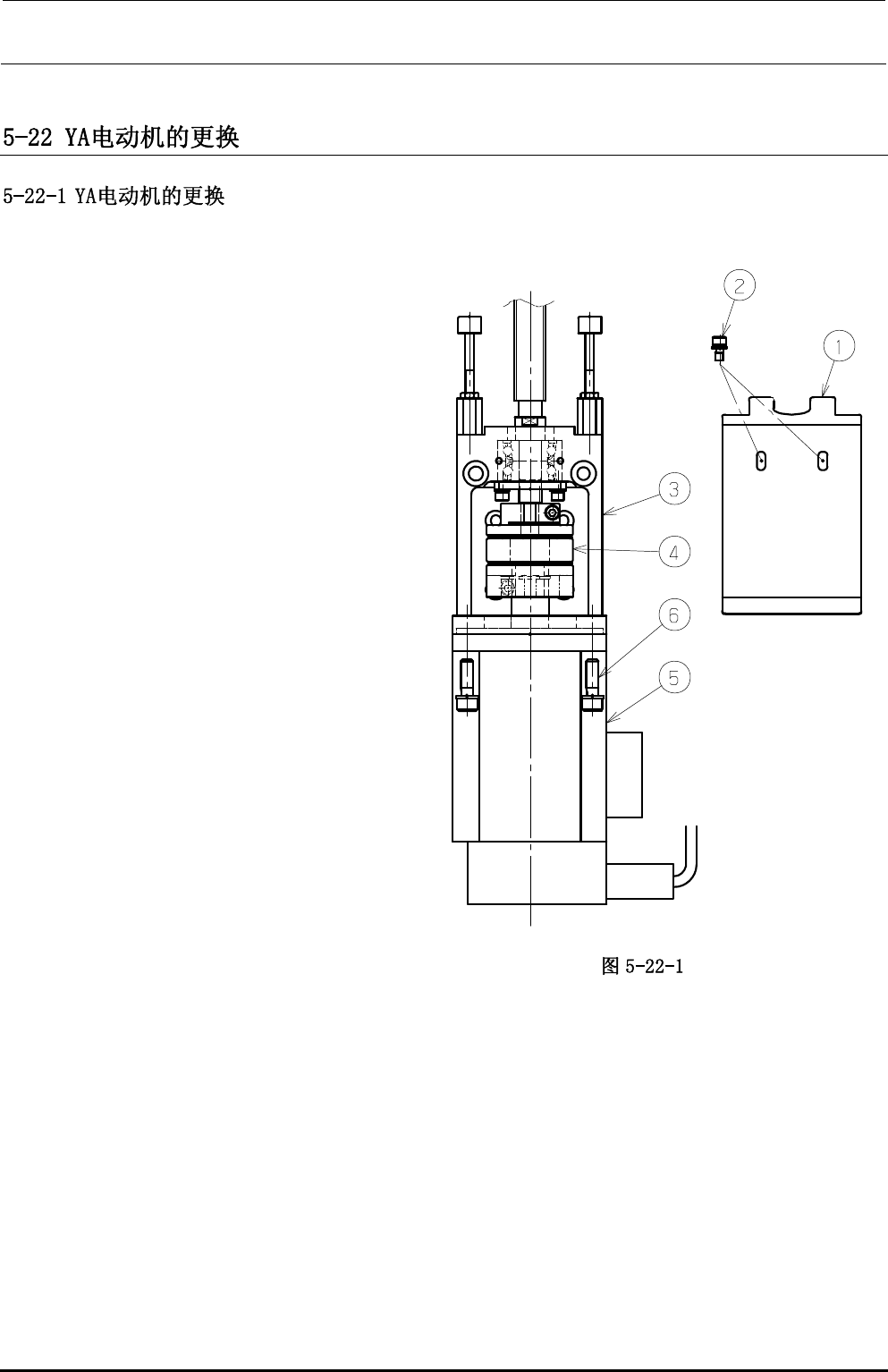

1）请拔下电动机连接导线的插头。
2）请把保护罩①的固定螺丝②从 YA 电动机支
架③上旋下。
3）请松开联轴节④的螺栓。
4）请把 YA 电动机固定螺丝⑥从 YA 电动机支
架③上旋下，卸下 YA 电动机⑤。
5）按（4）~（1）的逆顺序进行装配。
6）关于 YA 滚珠螺杆 Z 相调整，请按下页所述
的步骤进行。
维修调整要领书
5-28
1）在 YA 电动机与联轴节固定而 YA 滚珠螺杆与联轴节松开的状态下，将台子移动到近距离传感器 ON
的位置。
2）在近距离传感器处于 ON 状态的位置上做上记号。
3）把台子移开至联轴节看得到的位置。
4）检测联轴节转动过后的 Z 相，做上记号。（参照图 5-22-2-2，图 5-22-2-3）
5）对合 Z 相记号和传感器 ON 的记号的角度，把台子向伺服电动机一侧移动 1/4 转的距离，固定联轴
节。
Rev1.0
固定
传感器
凸
爪
松开
→
固定
LIMIT
SENSOR
在顶点上做
记
号
NEAR
SENSOR
YA
滚珠螺杆
旋转
1/4
圈
YA
电动机
维修调整要领书
6-1
Rev1.0
1）把与 CAL 线路板相连的 2 条电线①拔下。
2）把φ4 的空气管从脱膜部件的弯管上拔下。
3）卸下 CAL 板上的两处内六角螺钉②，取下 CAL 护罩③。
4）卸下两处带垫片螺钉④，从 CAL 护罩上取下 CAL 线路板。
5）线路板更换后，按照相反的顺序组装。
