维修调整要领书 8-4 Rev1.0 驱动气缸的上升速度调整。 1） 从驱动器支架上卸下需要调整的驱动 气缸。（参照 8-2 章 1）～4)） 2） 连接空气管及插头。 3） 打开主机空气压并接上电源。 4） 用 IO 手动控制的方式，连续驱动所 有那些应该调整并且有速度控制器 的驱动气缸。 5） 调整应该调整的气缸的速度控制器 ，使它的运动与其它气缸的运动一 致。 6） 拧紧速度控制器的螺母，固定以后 …
维修调整要领书
8-3
Rev1.0

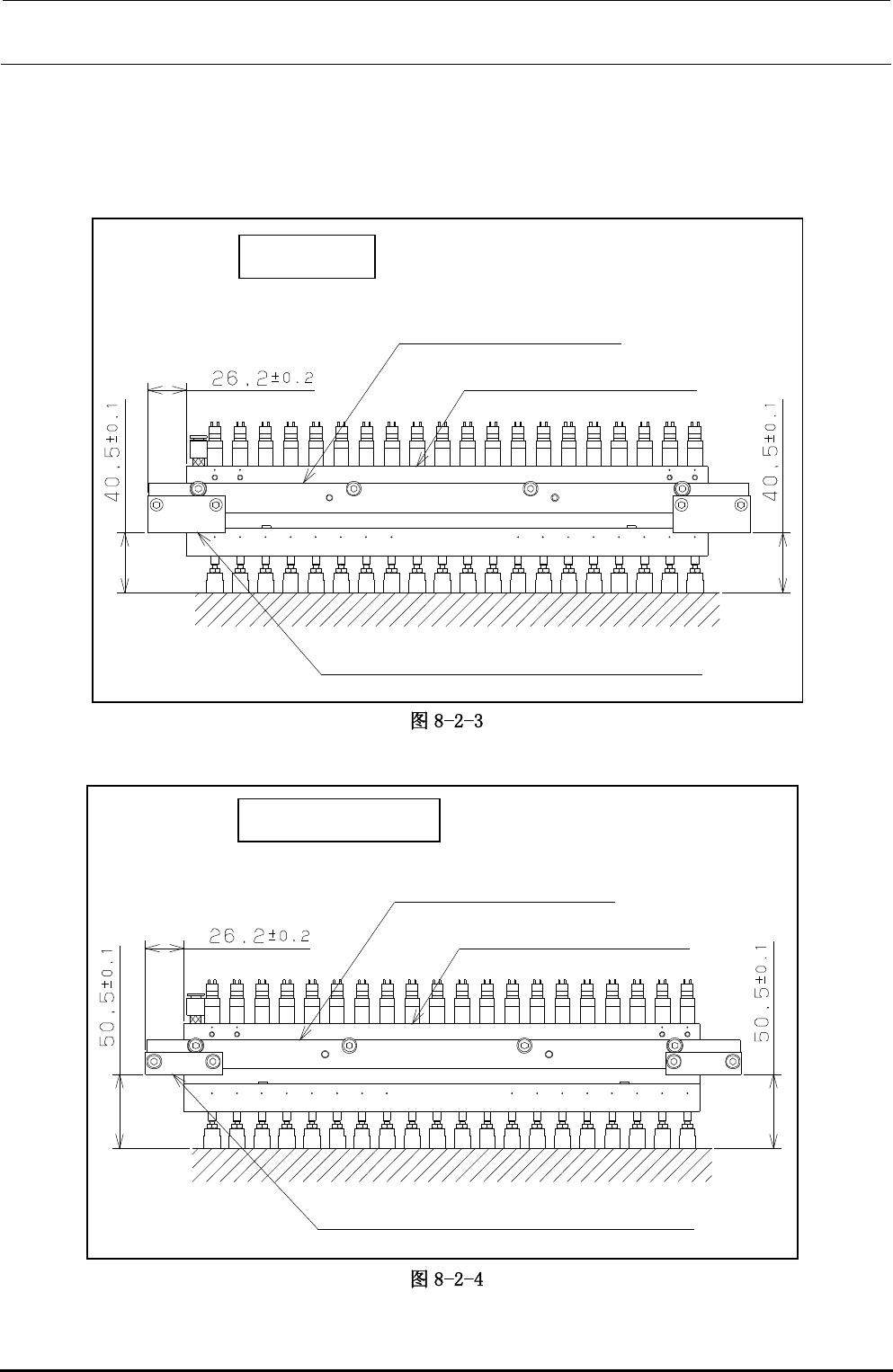

5）更换新的驱动气缸，按图 8-2-3 的相反位置进行安装。
<注意> 在桌子的平面或供料器上面进行操作。
标准式样
一次更换台式样
驱动器支架
驱动气缸
驱动器支架支撑 A
驱动器支架
驱动气缸
驱动器支
架
支
撑
B
维修调整要领书
8-4
Rev1.0
驱动气缸的上升速度调整。
1） 从驱动器支架上卸下需要调整的驱动气缸。（参照 8-2 章 1）～4)）
2）连接空气管及插头。
3）打开主机空气压并接上电源。
4）用 IO 手动控制的方式，连续驱动所有那些应该调整并且有速度控制器的驱动气缸。
5）调整应该调整的气缸的速度控制器，使它的运动与其它气缸的运动一致。
6）拧紧速度控制器的螺母，固定以后再运行一次进行确认。
7） 按照相反的顺序进行安装。
速度控制器
维修调整要领书
8-5
Rev1.0
1）从主机上拔下供料器连接导线与空气管接头。
2）卸下安装螺栓，并从主机上卸下插头支架。
3）卸下与供料器线路板或者供料界面线路板相连的插头（导线）。
4）卸下供料线路板的 8 枚螺栓及供料界面线路板的 4 个螺母，更换成新的。
5）按照相反的顺序进行安装。
连接导线
供料界面线路板
连接器支架
供料线路板
空气管接头
