维修调整要领书 6-1 Rev1.0 1） 把与 CAL 线路板相连的 2 条电 线①拔下。 2） 把φ4 的空气管从脱膜部件的弯管 上拔下。 3） 卸下 CAL 板上的两处内六角螺钉 ②，取下 CAL 护罩 ③。 4） 卸下两处带垫片螺钉④，从 CA L 护罩上取下 CAL 线 路板。 5） 线路板更换后，按照相反的顺序组 装。 ① ② ④ ③
维修调整要领书
5-28
1）在 YA 电动机与联轴节固定而 YA 滚珠螺杆与联轴节松开的状态下，将台子移动到近距离传感器 ON
的位置。
2）在近距离传感器处于 ON 状态的位置上做上记号。
3）把台子移开至联轴节看得到的位置。
4）检测联轴节转动过后的 Z 相，做上记号。（参照图 5-22-2-2，图 5-22-2-3）
5）对合 Z 相记号和传感器 ON 的记号的角度，把台子向伺服电动机一侧移动 1/4 转的距离，固定联轴
节。
Rev1.0
固定
传感器
凸
爪
松开
→
固定
LIMIT
SENSOR
在顶点上做
记
号
NEAR
SENSOR
YA
滚珠螺杆
旋转
1/4
圈
YA
电动机
维修调整要领书
6-1
Rev1.0

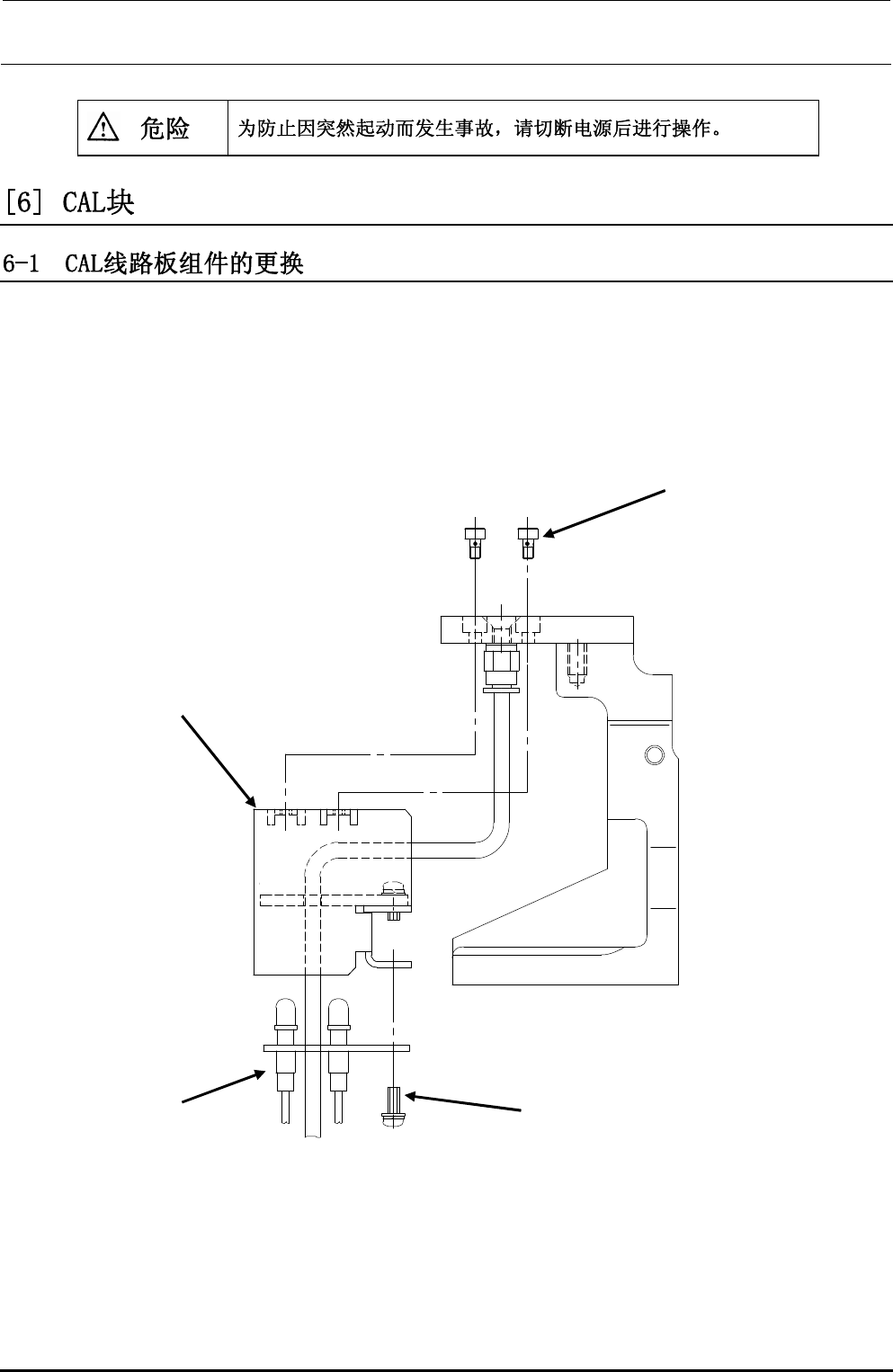

1）把与 CAL 线路板相连的 2 条电线①拔下。
2）把φ4 的空气管从脱膜部件的弯管上拔下。
3）卸下 CAL 板上的两处内六角螺钉②，取下 CAL 护罩③。
4）卸下两处带垫片螺钉④，从 CAL 护罩上取下 CAL 线路板。
5）线路板更换后，按照相反的顺序组装。
①
②
④
③
维修调整要领书
6-2
Rev1.0

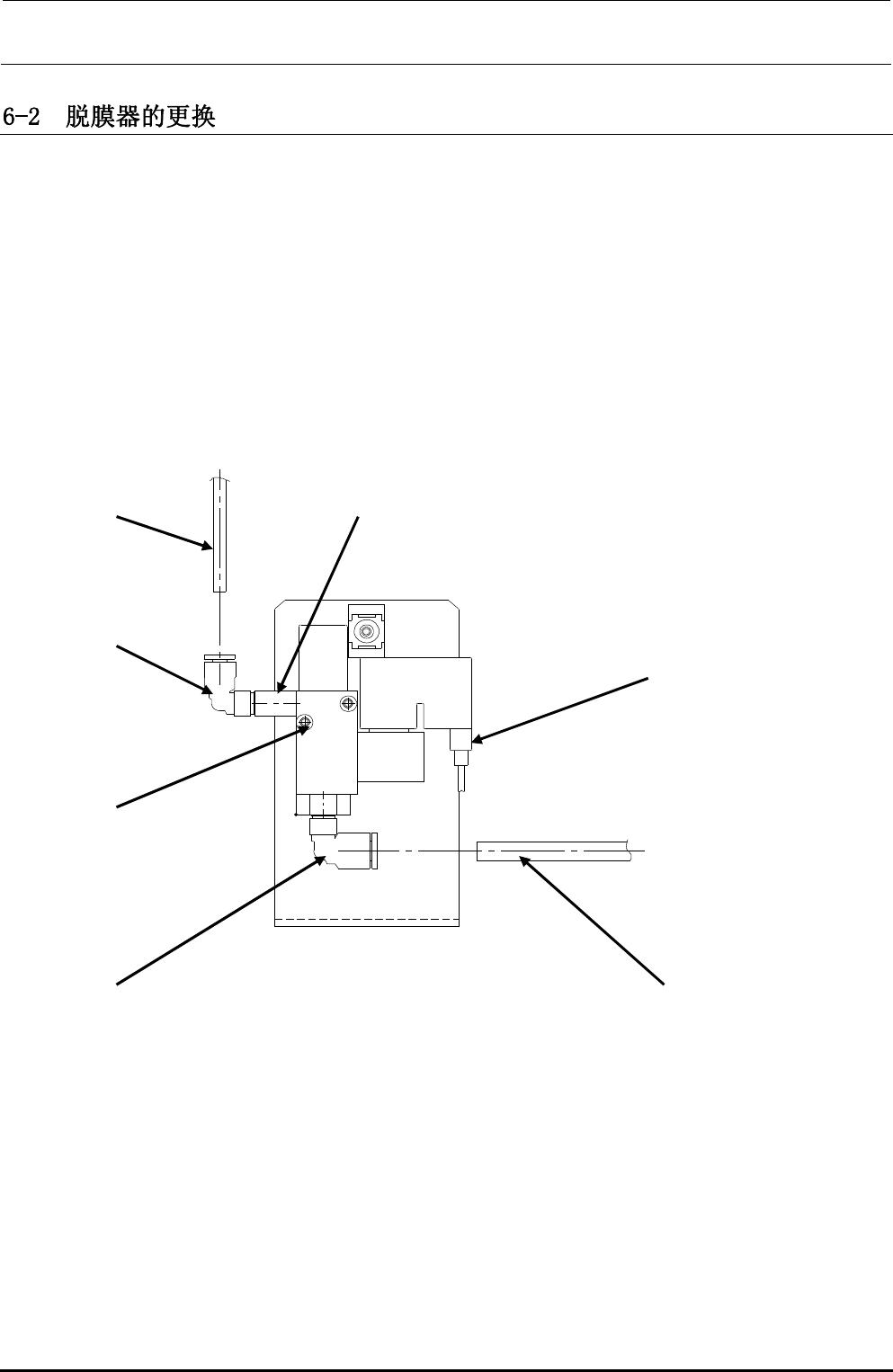

1）切断主体气压，拔出连接着的导线①和空气管②③。
2）卸下固定脱膜器的螺栓④，卸下脱膜器。
3）从卸下的脱膜器上换装弯管部件⑤⑥。
4）脱膜器更换以后，请按照相反的顺序组装。
在不关闭空气供给的情况下，也可以更换过滤器⑦。
货号 40000641 名称 FILTER
①
③
⑤
⑥
②
④
⑦
