维修调整要领书 8-10 关闭空气管后进行更换。 下图（图 8-9-1）是 F R（前右）RL（后左）的情况。 FL（前左）RR（后右）的情况时，消音器的位 置在图示位置的 对称处。 弯头 消音器 十字螺钉 M4×25 机械阀 阀平板 Rev1.0
维修调整要领书
8-9
Rev1.0

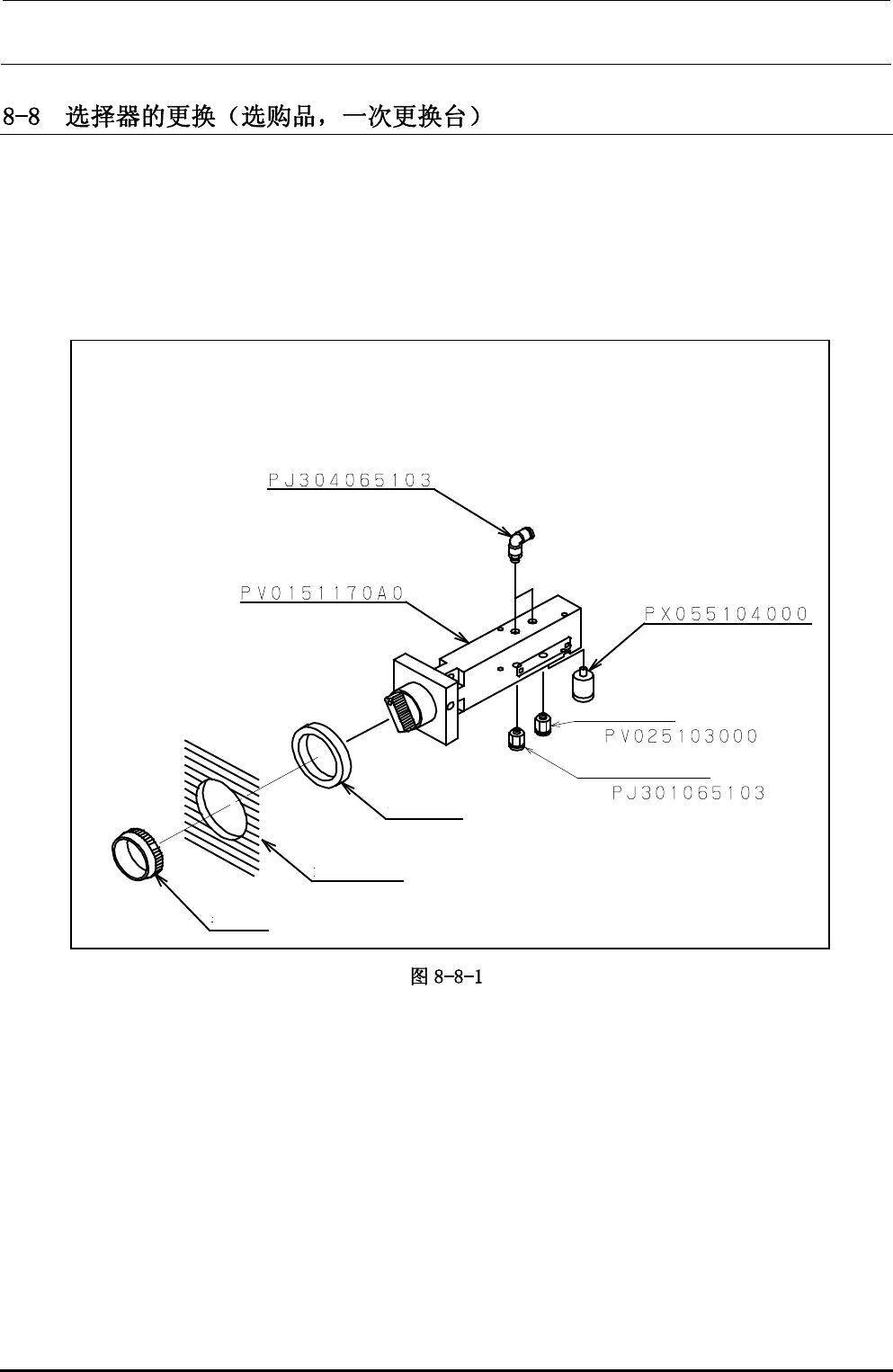

1）关闭主机的空气压。（手动阀）
2）往左旋转选择器的固定圈，把选择器从保护罩上卸下。
3）半连接头，消音器换上新的选择器，用固定圈把选择器固定在保护罩上。
4）接通主机的空气压。
自在弯头×2 个
选择器
橡胶垫圈 3 个
带孔挡板
固定圈
消音器
检测阀
半连接头
维修调整要领书
8-10

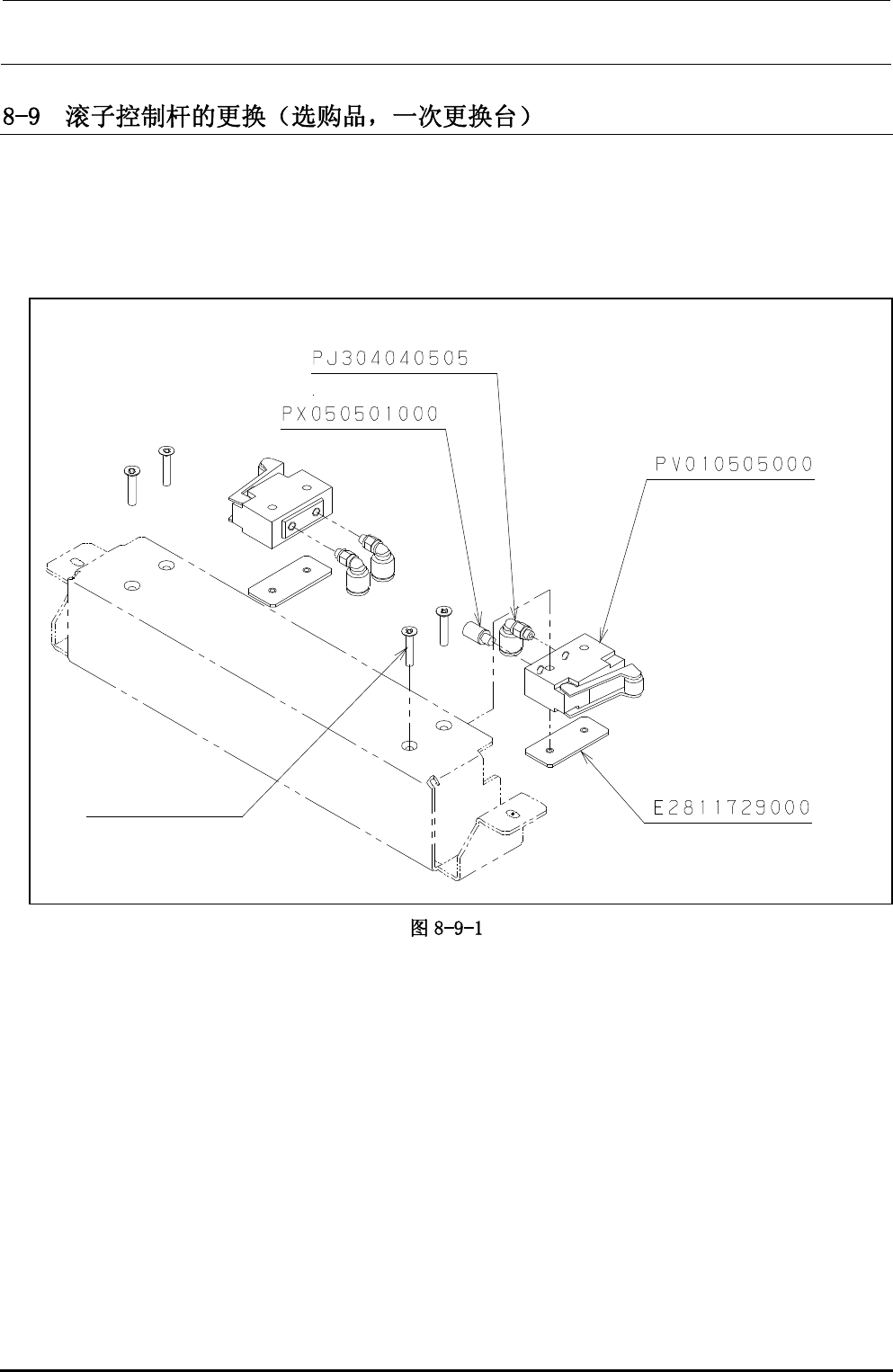

关闭空气管后进行更换。
下图（图 8-9-1）是 FR（前右）RL（后左）的情况。
FL（前左）RR（后右）的情况时，消音器的位置在图示位置的对称处。
弯头
消音器
十字螺钉 M4×25
机械阀
阀平板
Rev1.0
维修调整要领书
9-1
Rev1.0

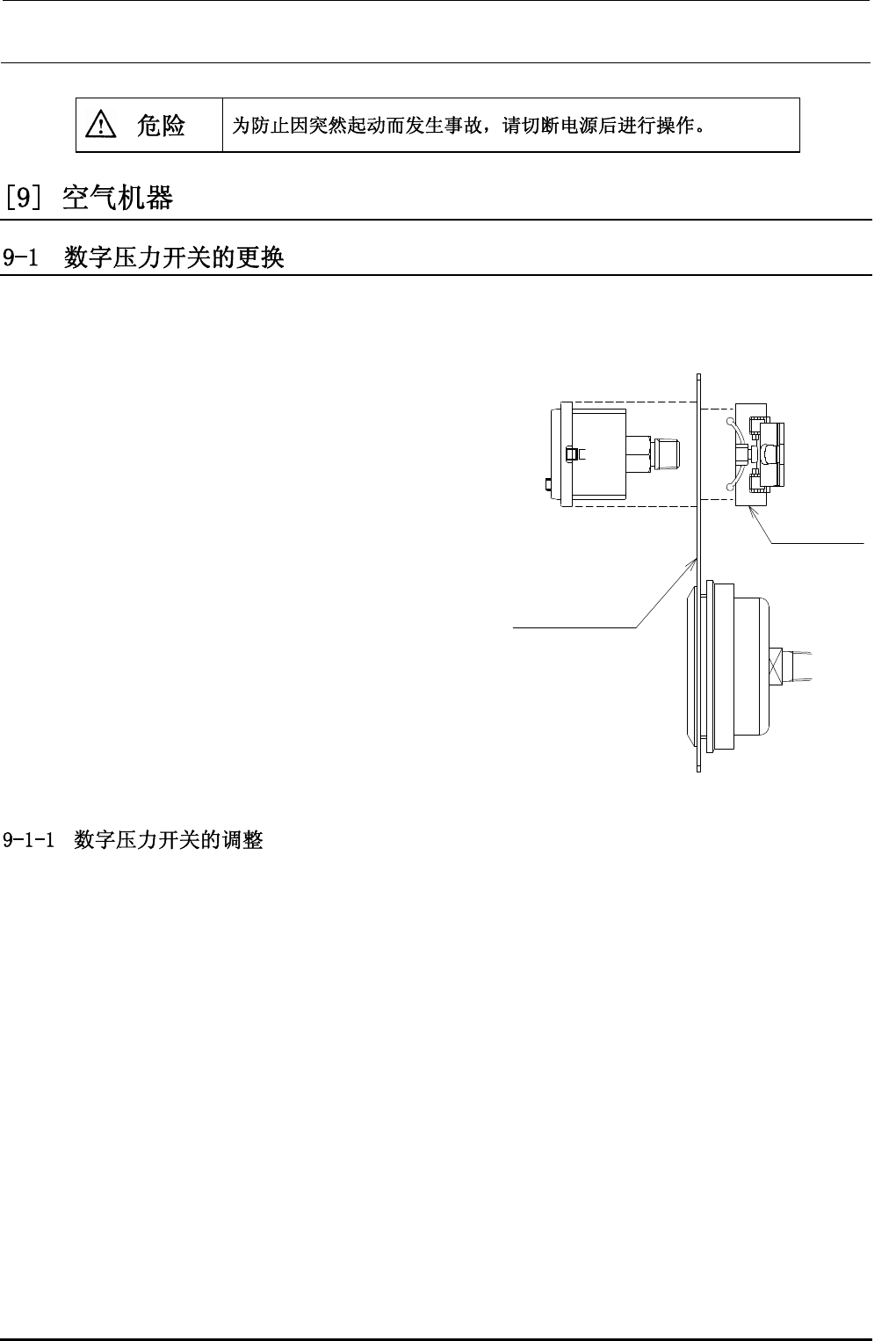

1）请使本体后側的手柄阀处于关闭状态。
2）请卸下护罩 FBL。
3）从数字压力开关上拆下φ6 气管和连接器。
4）按住面板背面的树脂固定座，取下数字压力开关。
5）装配请以相反的步骤进行。
更换数字压力开关后，请进行以下设置。
压力开关阈值：0.400MPa
磁滞差动：0.050MPa
显示色方式：压力开关 ON 时为绿色
动作方式：磁滞方式
压力开关输出形态：正规开（超过阈值则 ON）
响应时间：2.5ms 以下
自动预调设置：手动设置
设置按下述步骤进行。
数字压力开关
面板
树脂固定座
