维修调整要领书 5-5 Rev1.0 E94317290A0 1） 拔下电动机连接导线的插头。 2） 拧松传送电动机支架 C②的支架紧 固螺栓①， 从中心 电动机皮带轮③上卸下传送电动机 皮带 C。 注 1： 仅在图示部 分 要使用 M4×8 带垫 片内六角 螺 钉。(参照图 5-4-1) 3） 拧松电动机紧固螺栓⑤， 卸下中心 电动机④。 （注 2 ： C_MOTOR_SPACER⑥） 4） 关于 CENT…
维修调整要领书
5-4
Rev1.0
5） 按照（3）～（1）相反的顺序进行安装。
驱动皮带的张力按照下面的顺序进行调整。

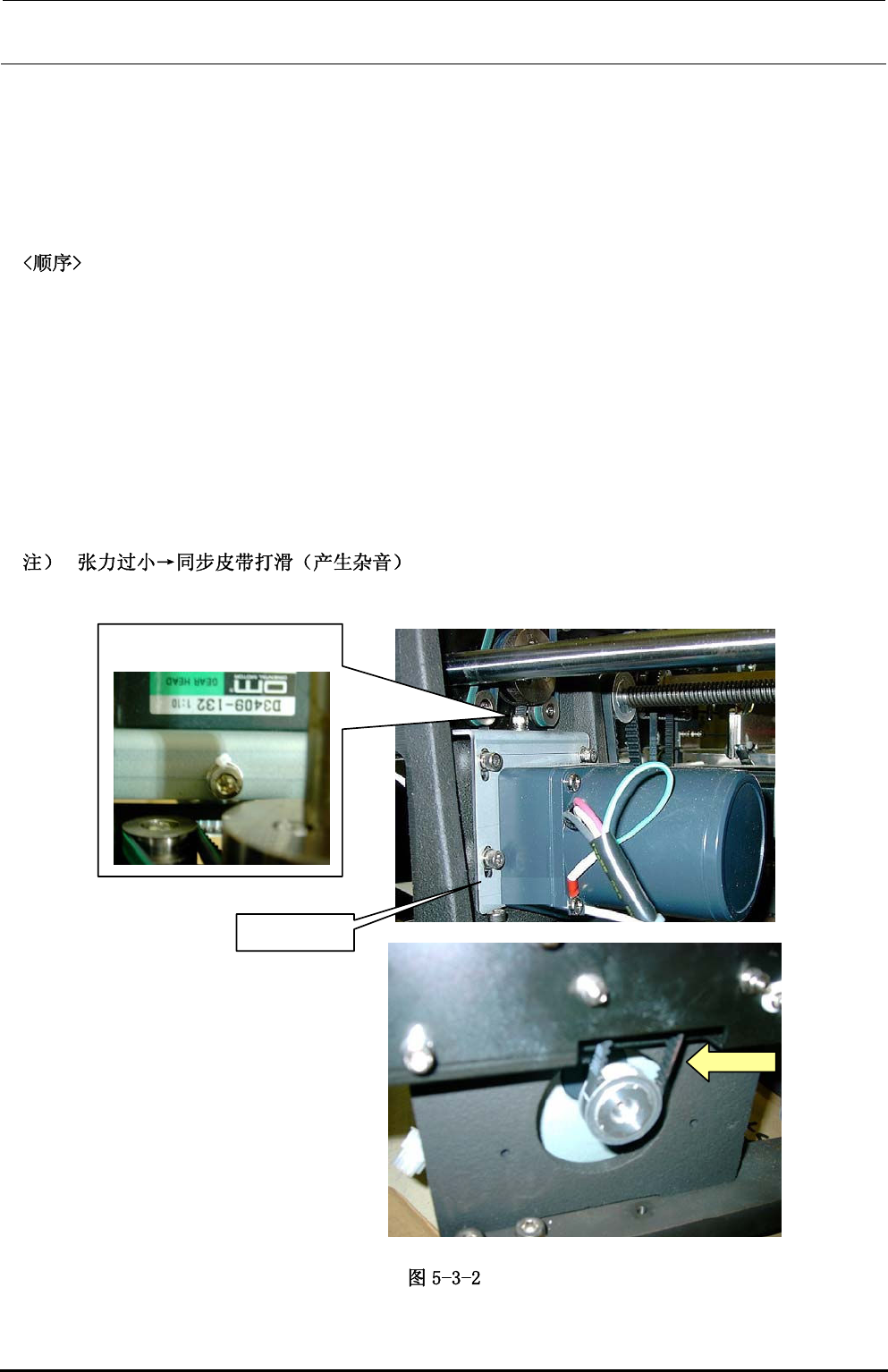

① 拧松把 IN/OUT 电动机固定在导轨架 F 上的紧钉螺钉①和电动机支架 A 上部的紧钉螺钉②。
② 拧紧紧钉螺钉②后，皮带张力就变大。
③ 用 UNITTA 制音波式皮带张力计进行张力测量，调整皮带张力为 12～16N。
（Weight=002.5,Width=006.0,Span=0085）
调整后，用紧钉螺钉①固定电动机。
注） 张力过大→驱动轴的扭矩增大
紧钉螺钉②
紧钉螺钉①
维修调整要领书
5-5
Rev1.0
E94317290A0
1）拔下电动机连接导线的插头。
2）拧松传送电动机支架 C②的支架紧固螺栓①，从中心
电动机皮带轮③上卸下传送电动机皮带 C。
注 1：仅在图示部分要使用 M4×8 带垫片内六角螺
钉。(参照图 5-4-1)
3）拧松电动机紧固螺栓⑤，卸下中心电动机④。（注 2：
C_MOTOR_SPACER⑥）
4）关于 CENTMOTOR 轴和 CENTERMOTORPULLEY③的安
装位置，要安装得 CENTMOTOR 轴从 CENTERMOTOR
PULLEY 端面凸出 7mm。
（参照图 5-4-2）
5）按照相反的顺序（3）～（1）进行组装。
6）传送电动机皮带 C 的张力按照下一页所述的顺序进
行调整。
1）拔下电动机连接导线的插头。
2）拧松传送电动机支架 C⑦的支架紧固螺栓⑥，从 WA
传动轴皮带轮⑧上卸下 WA 电动机皮带。
3）拧松电动机紧固螺栓⑩,AWCC 电动机⑨。
4）组装 AWCC 电动机的轴与 WA 传动轴皮带轮⑧时，使
AWCC 电动机的轴端面凹于 WA 传动轴皮带轮端面
1.5mm。
（参照图 5-4-3）
5）按照相反的顺序（3）～（1）进行组装。
6） WA 电动机皮带的张力按照下一页所述的顺序进行调
整。
中心电动机
E94317290A0
传送电动机皮带 C
(L167E421000)
7mm
AWCC 电动机：E94347290A0
WA 电
动机
皮带
：L166E221000
1.5mm
维修调整要领书
5-6
Rev1.0
Ⅰ.拧松支架紧固螺栓①，左右移动传送电动机支架 C②。
Ⅱ.注意与其它部件的干扰，同时调整皮带张力。
Ⅲ.用 UNITTA 制音波式皮带张力计进行张力测量，调整皮带张力为 16.1±2.5N。
（Weight=001.3,Width=006.0,Span=0088）
Ⅳ.调整后固定支架紧固螺栓①。
Ⅰ.拧松支架紧固螺栓⑥，左右移动传送电动机支架 C⑦。
Ⅱ.注意与其它部件的干扰，同时调整皮带张力。
Ⅲ.用 UNITTA 制音波式皮带张力计进行张力测量，调整皮带张力为 45±5N。
（Weight=002.5,Width=009.0,Span=0124）
Ⅳ.调整后固定支架紧固螺栓⑥。
注） 张力过大→驱动轴的扭矩增大
注） 张力过小→同步皮带打滑（产生杂音）
测量位置
强弱
测量位置
弱强
WAMOTORBELT
CONVEYORMOTORBELTC
