维修调整要领书
13-25
Rev2.0
POS-CNN 线路板是一块中转线路板，主要作用是按各驱动轴单位对各驱动轴的限制传感器、原点传感
器、紧急停止信号等进行整理，再输入到位置板。
其次，对输入到 MCM 线路板的喷嘴θ旋转编码器信号以及从 SAFETY 线路板输入输出的传送方面的传感
器、电磁阀控制信号等也进行中转。
跳接开关在交货时已经设定好，但在把线路板装到控制装置上的时候，请进行确认操作。（涂黑的部
分就是跳接开关的安装位置。）
没有特别要调整的项目。
是一块中转线路板，用于把 XL、XR、YBL、YBR 轴的磁性膜信号和磁力开关（原点传感器）配合输入到
检测器。
没有特别要调整的项目。
2
10
9
1
W1
2
10
9
1
W4
3
1
W3
3
1
W2
6 9 12
1074
×
○
W5
3
1
维修调整要领书
13-26
Rev2.0
本线路板是控制传送系统之步进电动机（CENTER 电动机•支承台电动机•CENTER 宽度自动调整电动机•
IN/OUT 宽度自动调整电动机）的线路板，具有以下的功能。
（1） 步进电动机的控制脉冲输出： CENTER 电动机•支承台电动机
CENTER 宽度自动调整电动机•IN/OUT 宽度自动调整
（2） NEAR 传感器输入： 支承台电动机•CENTER 宽度自动调整电动机
IN/OUT 宽度自动调整电动机
（3） 编码器信号输入： 支承台电动机•CENTER 宽度自动调整电动机
IN/OUT 宽度自动调整电动机
（4） 电动机激磁 OFF 信号输出 ：CENTER 宽度自动调整电动机•IN/OUT 宽度自动调整
旋转开关有 2 个用于设定。请按如下所示设定。
① DSW 1 的旋转开关请设置为“0”。
② DSW 2 的旋转开关请设置为“4”。
0
8
4C
1
2
6A
E
3
5
79
B
D
F
0
8
4C
1
2
6A
E
3
5
79
B
D
F
DSW1 DSW2
维修调整要领书
13-27
Rev2.0

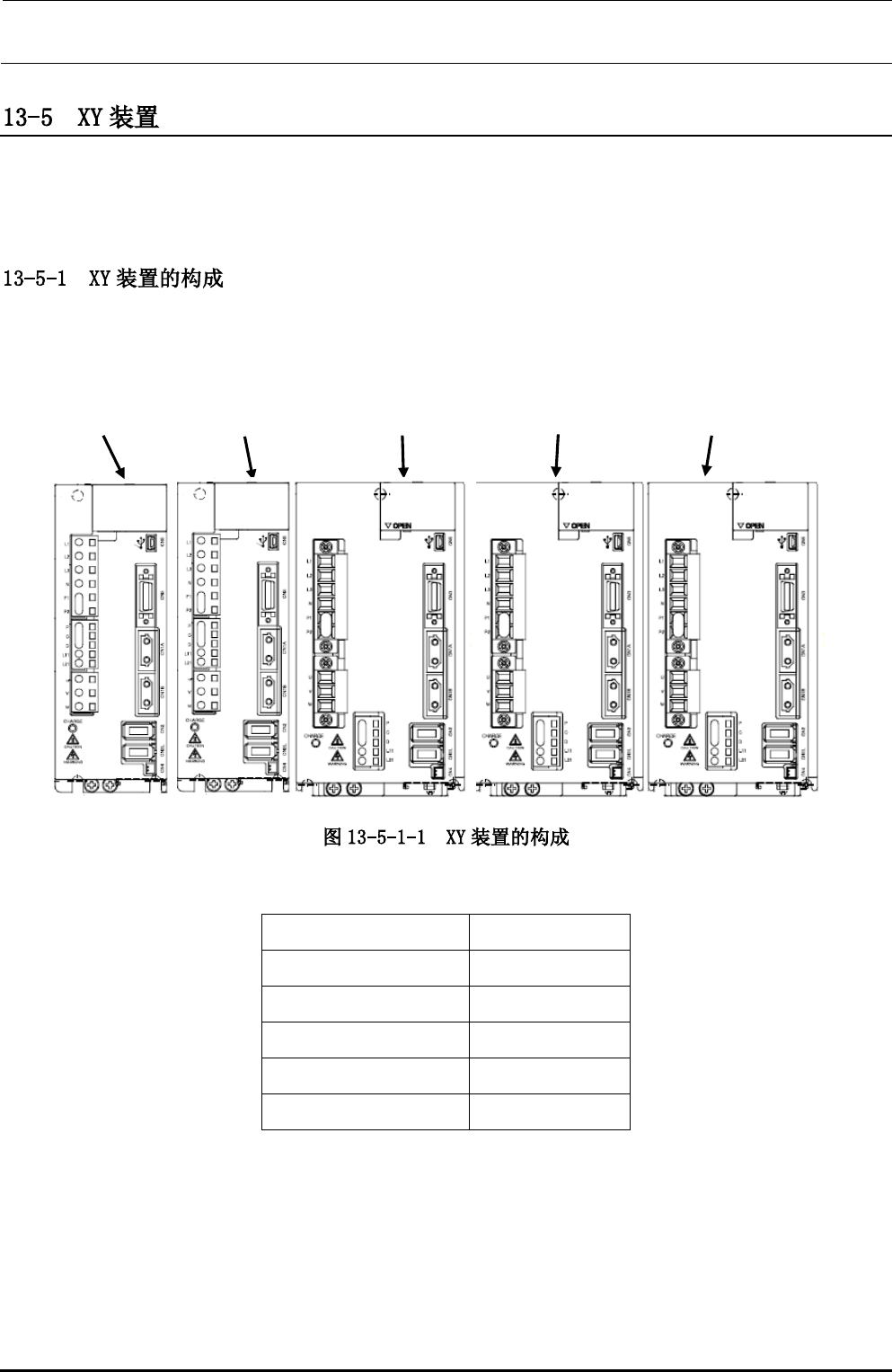

XY 装置由驱动 XY 轴的 AC 伺服驱动器和检测移动位置的磁性膜所组成。
注）本文中所说的 YA 轴，与 Y—TBL 轴同义。
AC 伺服驱动器装有单轴驱动器 5 台（驱动 X 轴的 AC 伺服驱动器 2 台与驱动 YA 轴的 AC 伺服驱动器 1
台，驱动 YB 轴的 AC 伺服驱动器 2 台）。
<驱动器货号>
FX-2
YBL : 750W 40044538
YBR : 750W 40044538
XL : 2kW 40076130
YA : 2kW 40044539
XR : 2kW 40076130
YBL 轴
YBR 轴
XL 轴
YA 轴
XR 轴
