维修调整要领书 14-4 Rev1.0 束线的走向、驱动器设定如下所示 。 驱动器的设定请参照保养调整 要领书第 13-7 章。 AWCS（有此选项时追加） AWCC STBL × ○ W 5 3 1 TB1 TB2 TB3 CENTMOTOR DRIVER SSR1 1 2 3 4 3 5 1 2 AWCS 有此选项时追加 位置中继线路板 • W5 的跨接按右图设定。
维修调整要领书
14-3
Rev1.0
用 UNITTA 公司制的皮带张力计测量皮带的张力。
设定值 WEIGHT 002.5
WIDTH 009.0
SPAN 0075
进行调整使皮带张力为 45N±5N。
调整传感器与配件的间隙，使之为 1mm。
调整配件的位置，使线路板幅度为 361mm 时传感器变为 ON。
※ AWCOP 配件安装后，使其在导轨幅度的最大←→最小之间移动，确认与空气管等没有干扰。
E4801729000
AWC 传感器支架
E2156725000
AWC 传感器配件
SL6030692TN
支架紧固螺栓×2
SL6030692TN
配件紧固螺栓×2
导轨竖板 RR
E4801729000
AWC 传感器支架
L813E1210A0
AWCS 附近传感器 ASM
E2156725000
AWC 传感器配件
导轨金属板 RR
SM4860601SC
SENSORFIXBOLT
维修调整要领书
14-4
Rev1.0

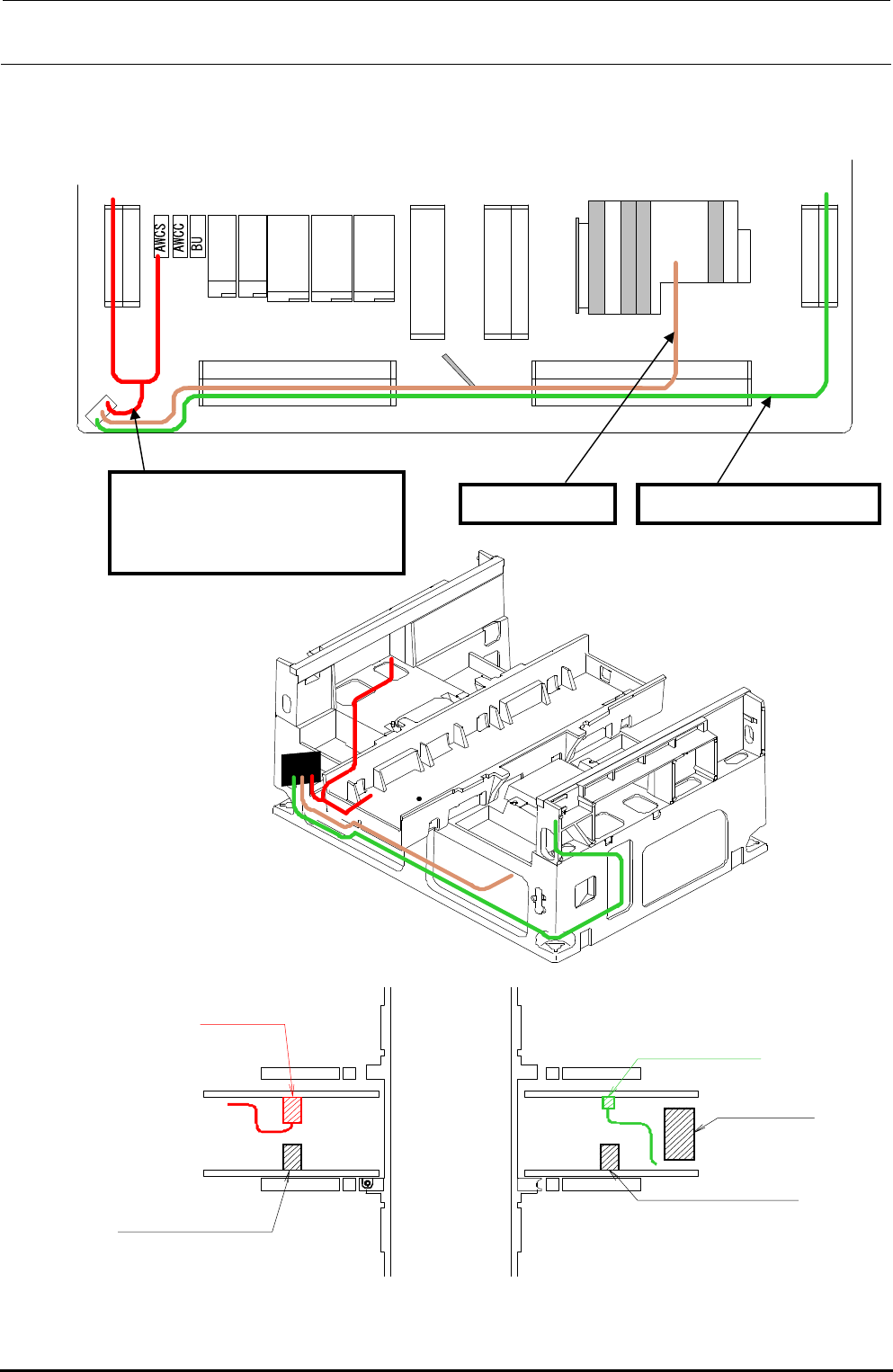

束线的走向、驱动器设定如下所示。
驱动器的设定请参照保养调整要领书第 13-7 章。
AWCS（有此选项时追加）
AWCC
STBL
×
○
W5
3
1
TB1
TB2
TB3
CENTMOTOR
DRIVER
SSR1
1 2 3
4
3
51
2
AWCS 有此选项时追加
位置中继线路板
• W5 的跨接按右图设定。
维修调整要领书
14-5
Rev1.0
○ 以面前为基准时
XRYAXLYBRYBL
フレーム
上部へ
フレーム
上部へ
AWS MOTOR PULSE CABLE ASM
AWS ENCCABLEASM
AWCSMOTORCABLEASM
AWSCABLEASM AWSNEARSENSORCABLEASM
往框架上部
往框架上部
CONVEYORPCB
RMOTOR(OUTMOTORASM)
LMOTOR(INMOTORASM)
AWCSMOTOR
AWCSNEARSENSOR
