维修调整要领书 3-4 Rev1.0 参看 MSP（4-4-3HMS 偏置）、MSP（3-5）页 把光纤部件的有突起的一侧插入 到放大器的无 LED 侧的内部。 插入到内部以后，把连接器按顺时 针方向旋转，并确认不能拔 出光纤部件。 按照出厂时的设置进行使用。 贴装头主 BR 图像信号传感放大器 带垫片内六角螺钉 （×2） 突出部分 光纤部件 放大器 模式开关 ←RUN
维修调整要领书
3-3
Rev1.0
使用附属的螺母，垫圈，按照图示的尺寸把光纤固定以后，再安装光纤透镜。
把图像信号传感器部件移动到CAL块上面，使得图像信号传感器
面与CAL块上部的距离为 28
0
+05
mm。拧松带垫片内六角螺钉（2 处），
移动BM透镜支架进行调整。
调整后，固定带垫片内六角螺钉。
调整后，输入 MS 参数的图像信号传感器偏差。（输入请参照
MS 参数）
CALﾌﾞﾛｯｸ
上面
带垫片内
六角螺钉
BM 透镜支架
CAL 块
上面
光纤透镜
螺母
垫圈
BM 透镜支架
螺母
摄像头 D
传感光纤
带垫片内六角螺钉（×2）
维修调整要领书
3-4
Rev1.0
参看 MSP（4-4-3HMS 偏置）、MSP（3-5）页

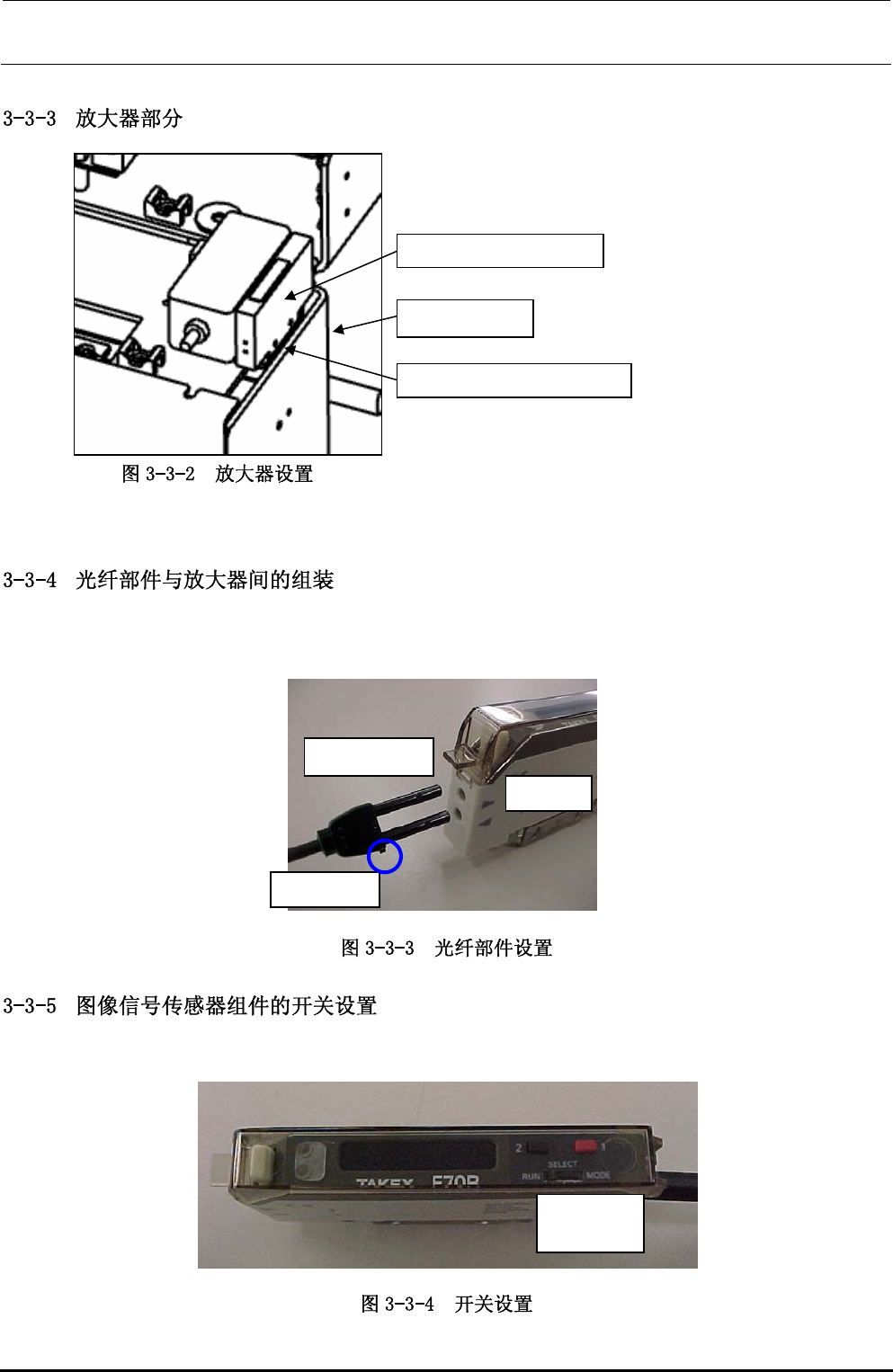

把光纤部件的有突起的一侧插入到放大器的无 LED 侧的内部。
插入到内部以后，把连接器按顺时针方向旋转，并确认不能拔出光纤部件。
按照出厂时的设置进行使用。
贴装头主 BR
图像信号传感放大器
带垫片内六角螺钉
（×2）
突出部分
光纤部件
放大器
模式开关
←RUN
维修调整要领书
3-5
Rev1.0

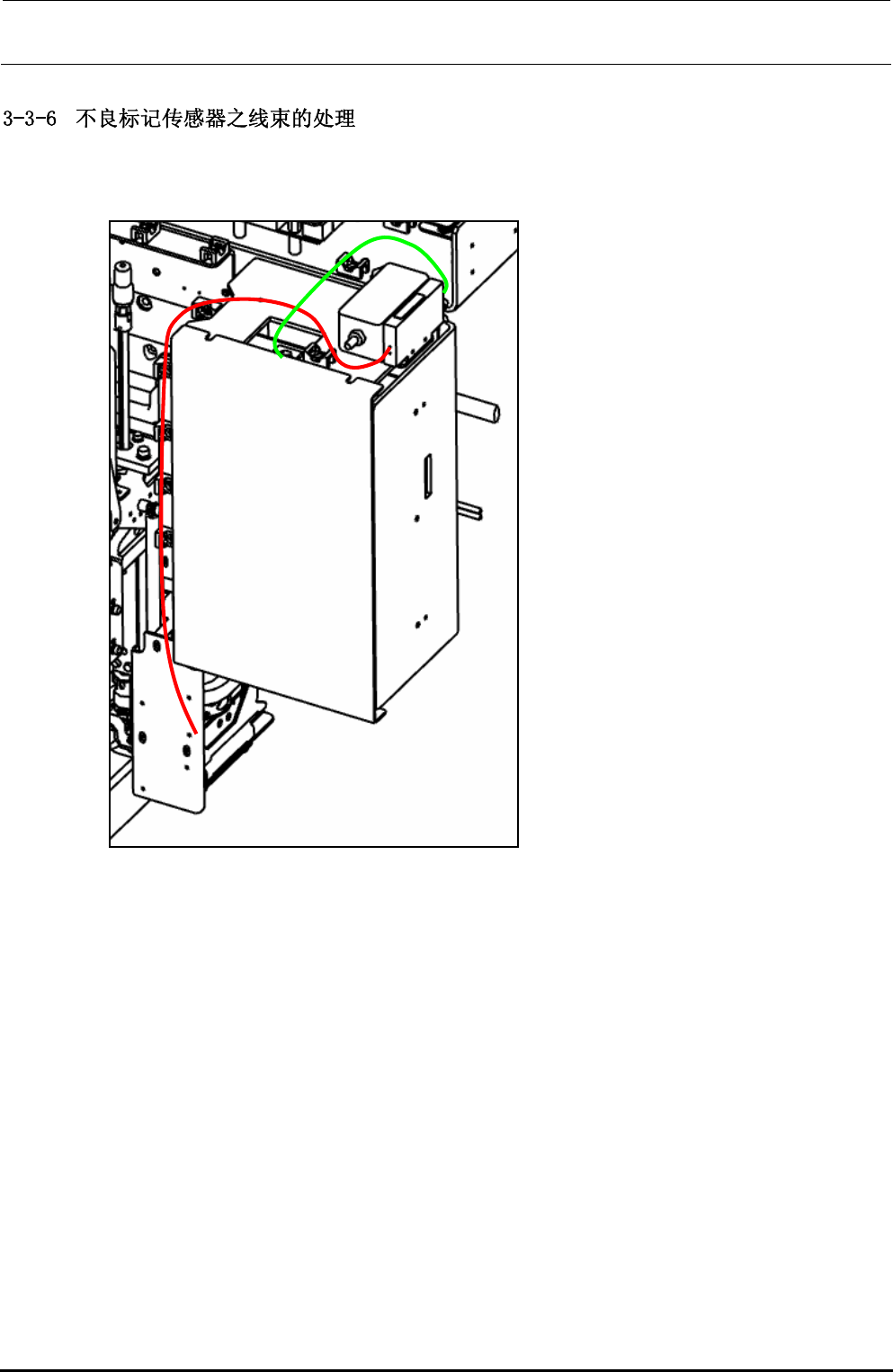

来自传感器的光纤按下图所示绕行拉线，来自放大器的线束则与电路板的 CN9
连接。
※ 光纤拉线时注意不要用力过度。
并且注意不要使光纤折曲。
