维修调整要领书 1-11 1） 卸下 SM0050801SC 和 SM0061201SC。 2） 打开 Y 导线搬送带的锁片，取下电 线后进行更换。 3） 在塑料轨道内侧的四面均匀地多涂 点润滑脂。 （涂到看得出白白的一层润滑脂为 宜） 4） 按照相反的顺序进行组装。这时， 请注意不要弄乱塑料导轨内的电线 。 ※ 涂润滑脂时，塑料轨道内的电线也要检查，根据需要再 涂一次。 Y 导线搬送带：L140E321…
维修调整要领书
1-10
Rev1.0
X 导线搬送带:L131E321000
1）卸下 SM0050801SC 和 SM0061201SC。
2）打开 X 导线搬送带的锁片，取下电线后进行更换。
3）在塑料轨道内侧的四面均匀地多涂点润滑脂。
（涂到看得出白白的一层润滑脂为宜）
4）按照相反的顺序进行组装。这时，请注意不要弄乱塑料导轨内的电线。
※ 涂润滑脂时，塑料轨道内的电线也要检查，根据需要再涂一次。
维修调整要领书
1-11
1）卸下 SM0050801SC 和 SM0061201SC。
2）打开 Y 导线搬送带的锁片，取下电线后进行更换。
3）在塑料轨道内侧的四面均匀地多涂点润滑脂。
（涂到看得出白白的一层润滑脂为宜）
4）按照相反的顺序进行组装。这时，请注意不要弄乱塑料导轨内的电线。
※ 涂润滑脂时，塑料轨道内的电线也要检查，根据需要再涂一次。
Y 导线搬送带：L140E321000
Rev1.0
维修调整要领书
2-1
Rev1.0

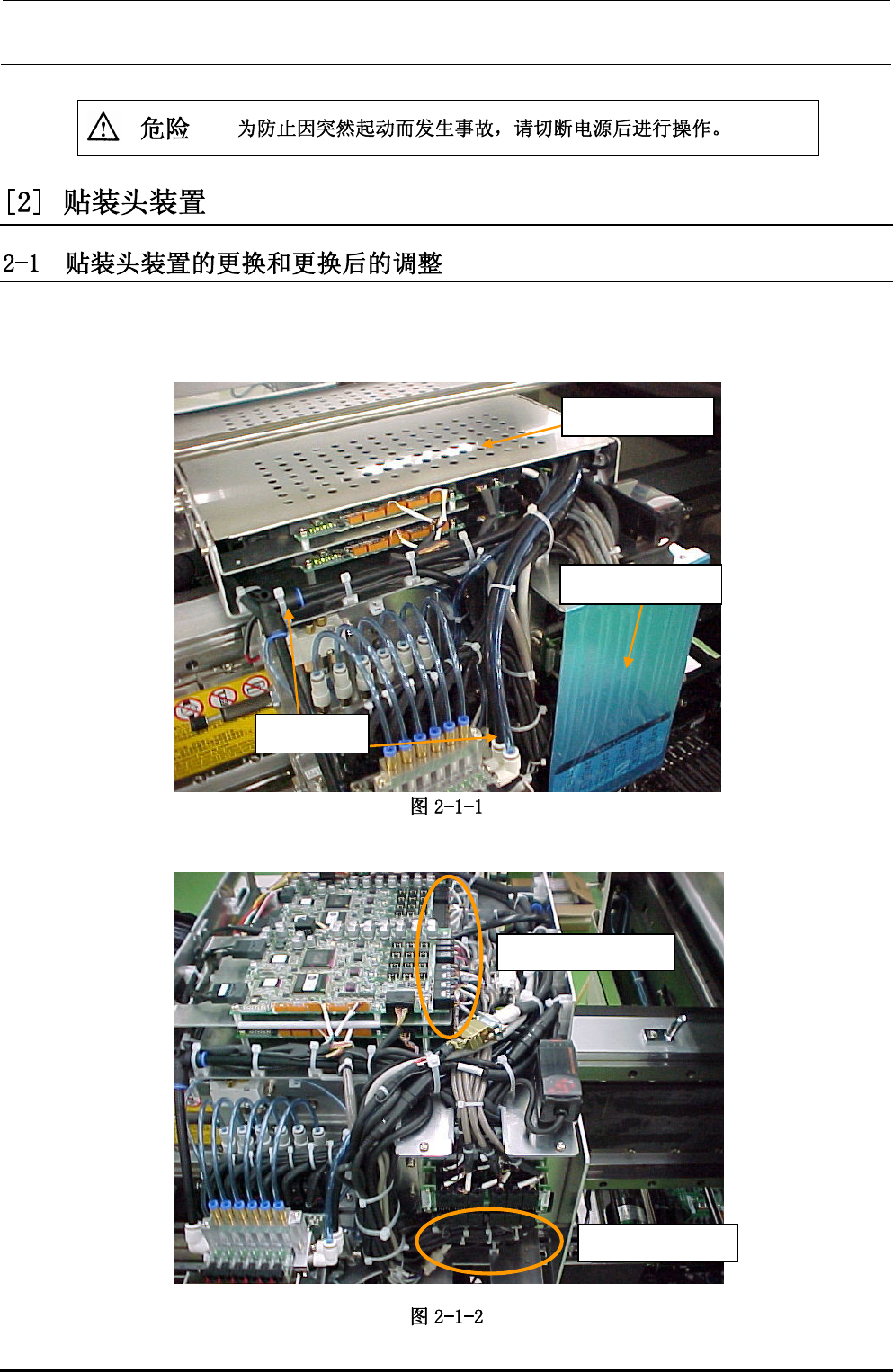

1）拆下贴装头主护罩①、贴装头顶盖②×2 个。（各 4 个固定螺钉）
2）切断主机空气主压，将空气管从各个电磁阀（贴装头、贴装头上升气缸）上拆下。
3）拆下 Zθ电动机线束和 X 磁尺中继连接器。
贴装头主护罩①
贴装头顶盖②
空气管
仅θ电动机电源线
仅下侧的连接器
