维修调整要领书 5-9 Rev1.0 传感器位置调整时，注意不要拉紧 或放松 A 部，B 部的电缆线，调整完后用捆带固 定。 ② L828E8210A0 IN传感器组 ③ L832E3210A0 OUT传感器组 ④ SL4031291SC 螺钉 ⑤ EA9500B0000 电缆线捆带 调整至能检测到传送路传感器上设 置的黑色玻璃环氧树脂线路 板…
维修调整要领书
5-8
Rev1.0
1）拧松调整支架 R①的支架紧固螺栓，左右移动张力调整皮带轮②和换向皮带轮③。
2）注意与其它部件的干扰，同时调整皮带张力。
3）用 UNITTA 制音波式皮带张力计进行张力测量，调整皮带张力为 40±5N。
（Weight=002.5,Width=009.0,Span=0260）
4）调整后，固定调整支架 R①。
测量位置
弱强
②
①
③
①
品名：宽度调节链带 L
货号：L171E521000
维修调整要领书
5-9
Rev1.0

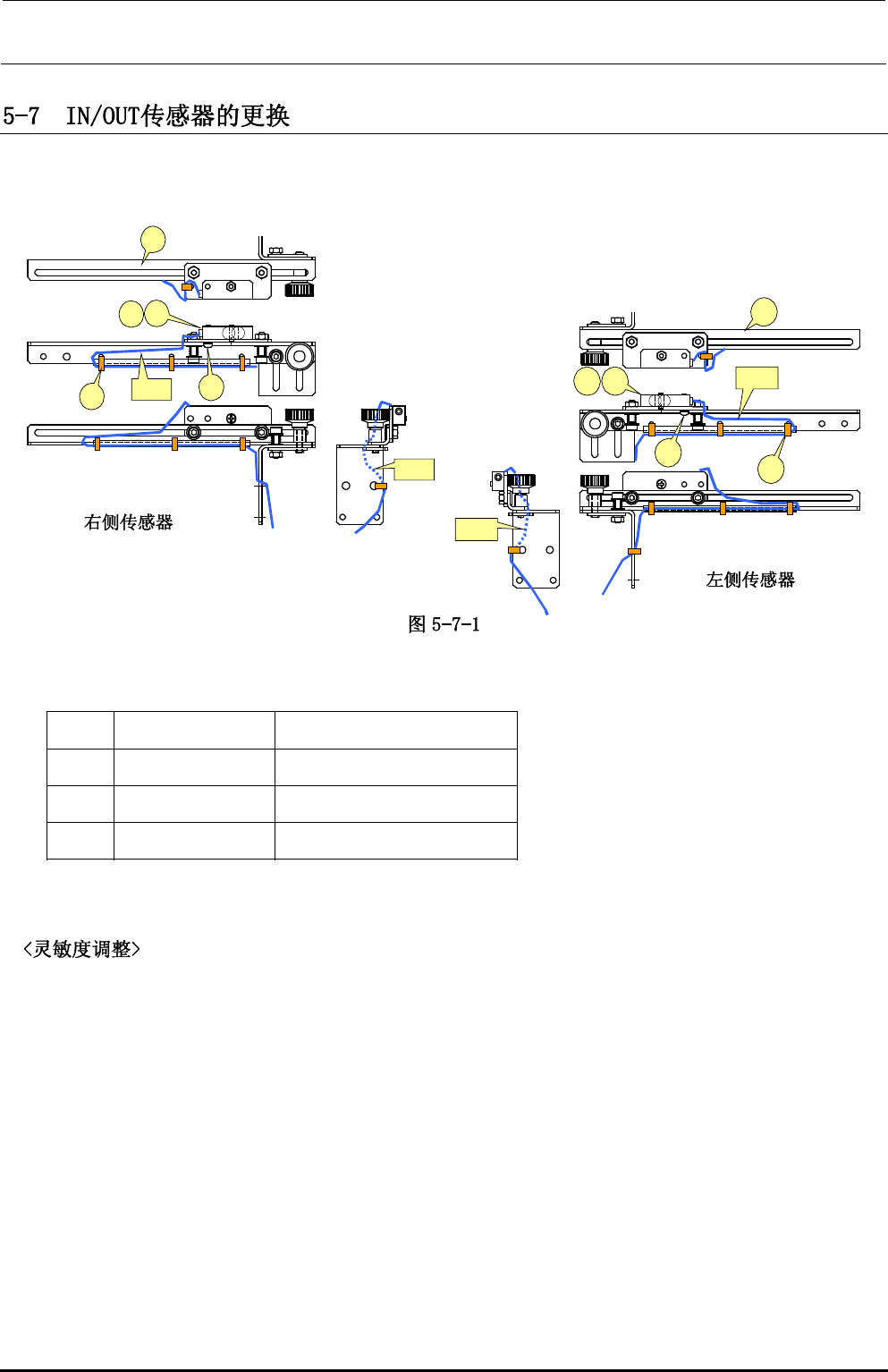

传感器位置调整时，注意不要拉紧或放松 A 部，B 部的电缆线，调整完后用捆带固定。
② L828E8210A0 IN传感器组
③ L832E3210A0 OUT传感器组
④ SL4031291SC 螺钉
⑤ EA9500B0000 电缆线捆带
调整至能检测到传送路传感器上设置的黑色玻璃环氧树脂线路板（无光泽）。
把玻璃环氧树脂线路板（无光泽）放在传感器下面，先逆时针方向旋转传感器的灵敏度调整旋钮，然
后按顺时针方向慢慢旋转至能检测到指定线路板为止。
②
③
①
⑤
④
Ｂ
Ａ
②
①
④
⑤
③
Ａ
Ｂ
维修调整要领书
5-10
Rev1.0

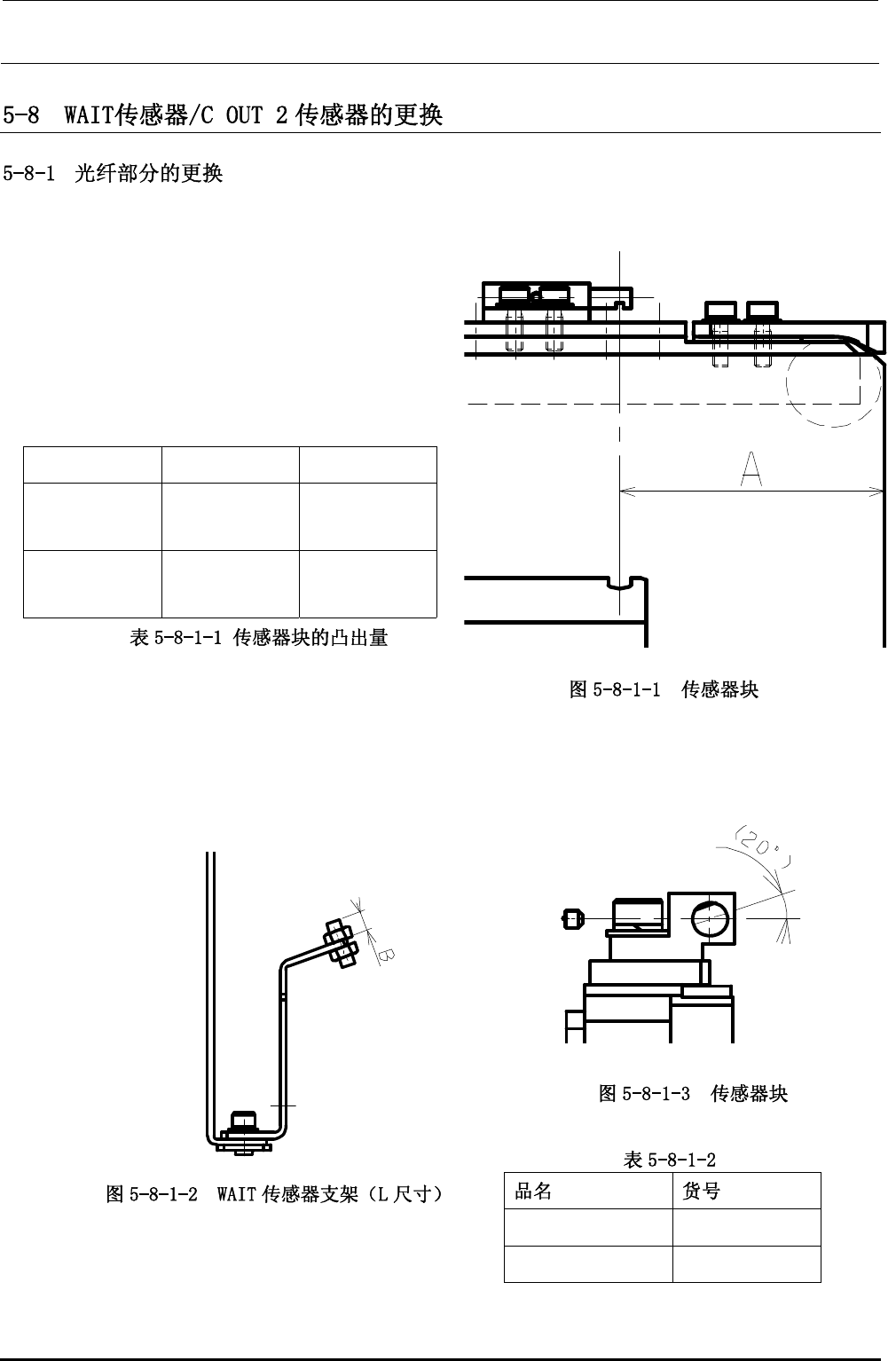

1）从 WAIT 传感器放大器上拔下光纤。拧松紧钉螺
钉，从受光侧拔下光线。
2）从 WAIT 传感器块上取下受光侧光纤。
3）从 WAIT 传感器支架上取下投光侧光纤。
4）安装请按照 3）～1）的顺序进行。
5）安装时，WAIT 传感器块的凸出量按下表所示进
行调整。
基准、流向 导轨板FL 导轨板FR
面前、左→右
内侧、右→左
WAIT传感器
50mm
COUT2传感器
5mm
面前、右→左
内侧、左→右
COUT2传感器
5mm
WAIT传感器
50mm
6）并且，WAIT 传感器支架的凸出量请调整为 14mm
（到侧面的前端部分）。（B 尺寸）
7）光纤更换以后，根据[5-9-2-2 项放大器装置的安
装方法]进行放大器增益的调整。（参照 P5-11）
※ COUT2 传感器也按照上述的顺序进行更换。
待机传感器组 L828E9210A0
C-OUT2传感器组 L832E7210A0
