维修调整要领书 13-41 Rev2.0 贴装头装置上， 安装有下列 5 种线路板。 ① 贴装头主线路板组（ 4004 4561 ） 2 块（各贴装头 1 块） ② 贴装头中转线路板组（ 40 044565 ） 2 块（各贴装头 1 块） ※ 焊锡印刷识别贴装位置补 正照明选项时，仅右侧贴 装头改为中继线路板组（ 40066947 ）。 ③ 电动机中转线路板组（ 40 047535 ） 2 块（各贴装头 1 块） ④ OCC C 灯线路…
维修调整要领书
13-40
Rev2.0

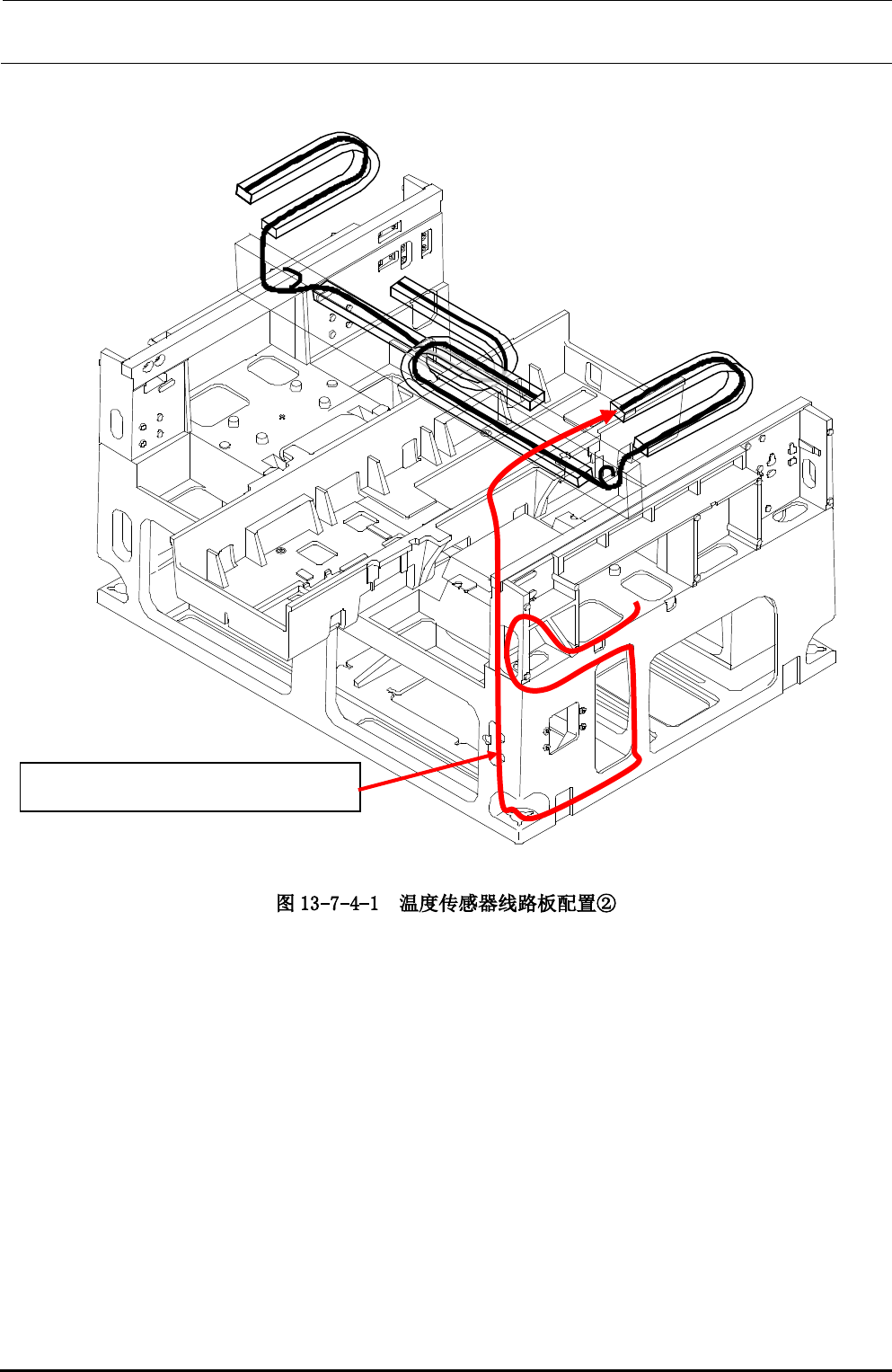

40078770 TS RELAY CABLE ASM
维修调整要领书
13-41
Rev2.0

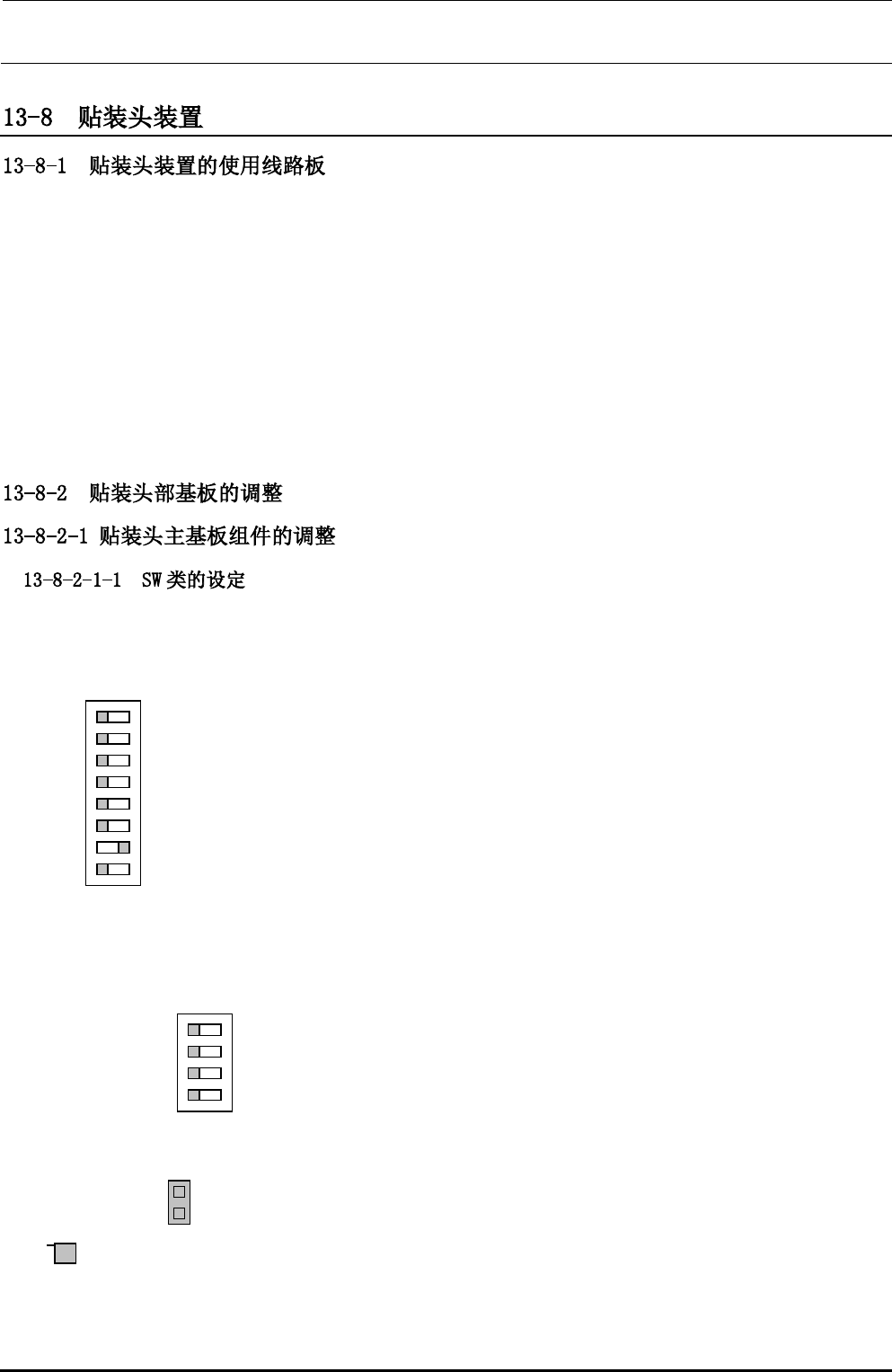

贴装头装置上，安装有下列 5 种线路板。
① 贴装头主线路板组（40044561） 2 块（各贴装头 1 块）
② 贴装头中转线路板组（40044565） 2 块（各贴装头 1 块）
※ 焊锡印刷识别贴装位置补正照明选项时，仅右侧贴装头改为中继线路板组（40066947）。
③ 电动机中转线路板组（40047535） 2 块（各贴装头 1 块）
④ OCC C 灯线路板组（40001979） 2 块（各贴装头 1 块）
⑤ OCC A 灯线路板组（40001982） 2 块（各贴装头 1 块）
※ 焊锡印刷识别贴装位置补正照明选项时，仅对右侧贴装头增加 1 块
ＳＷ类，基板组件预先被设定，请确认下列的内容。
・ＳＷ１
・ＳＷ２
・ＳＷ４
ＳＷ４は以下の通りに設定されていることを確認して下さい。
・Ｗ４
Ｗ４が以下の通りであることを確認して下さい。

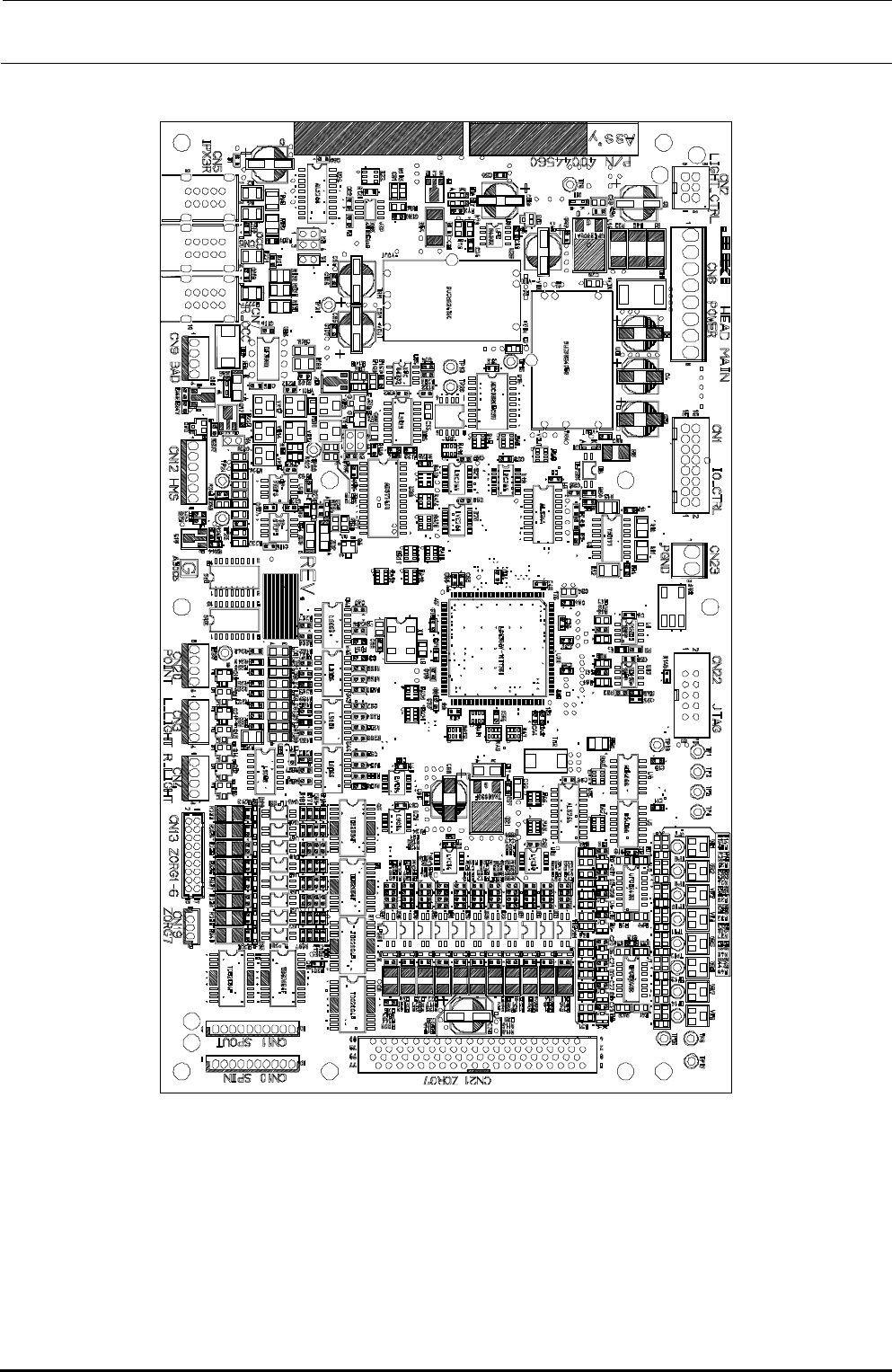

＊ 部がスイッチの設定位置及びリセプタクルの搭載位置を示す。
ＳＷ２の設定は、基板の機能RevとパターンRevが設定されています。通常は変更しないで下さい。
ＳＷ１の設定は以下の通りに設定して下さい。
O
N
1
SW1
2
3
4
5
6
7
8
O
N
1
SW4
2
3
4
W4
请设置SW1的设置如下。
SW 2上设定有线路板的功能Rev和图案Rev。一般情况下请不要变更。
请确认SW4已设置如下。
请确认W4的设置如下。
* 部表示开关的设置位置及插座的安装位置。
