维修调整要领书  18-2 货号品名用途图备考 40024457 钩销  用于调整张力  40077145 高度调整治具  用于安装调整 YA 滚珠螺杆   40077146 横方向调整治具用于安装调整 YA 滚珠螺杆   40073350 MSC 清除夹具  磁标尺探测器  t0. 15 0.15 贴装头调整用  40008106 MSC 清除夹具  磁标…

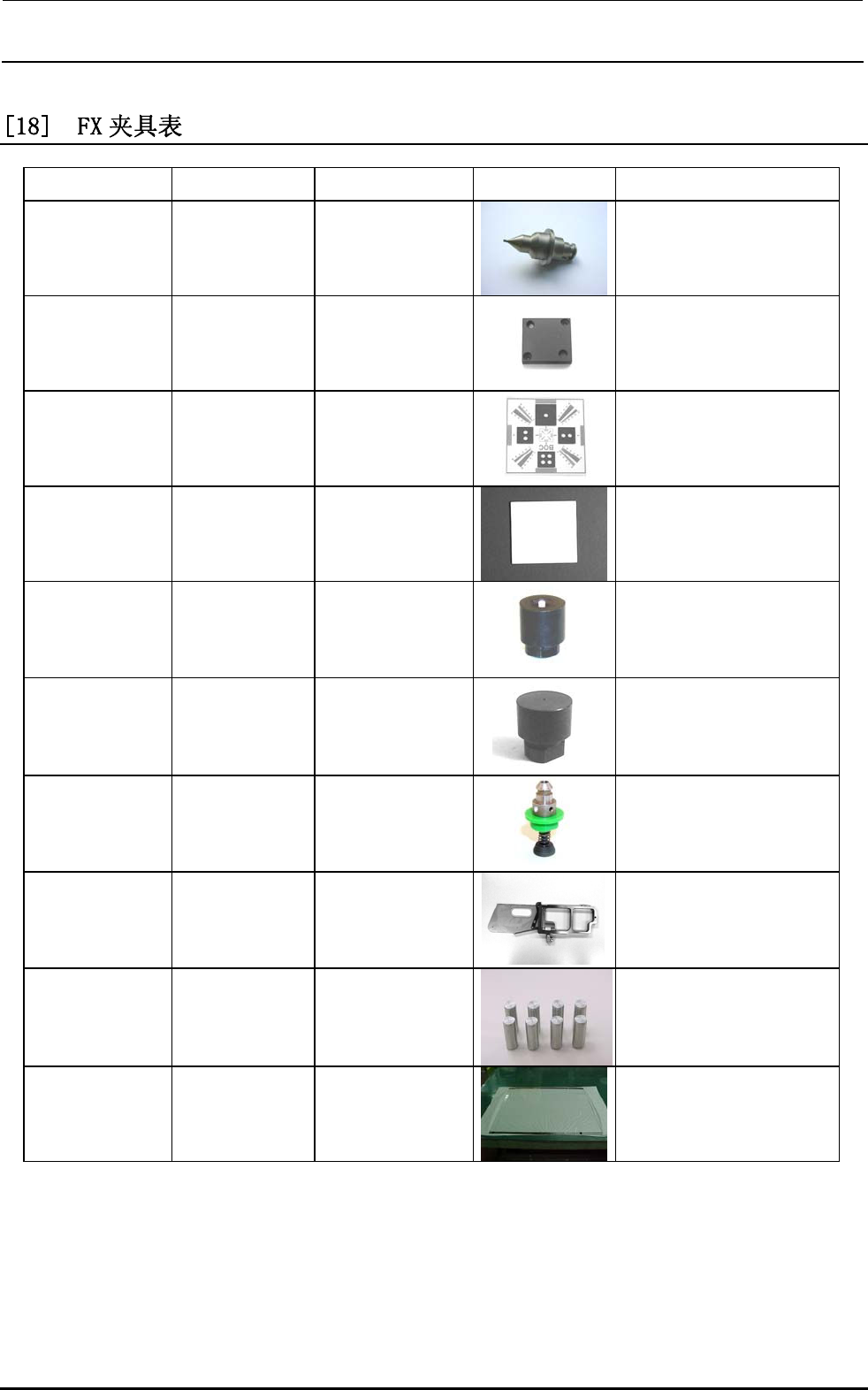

维修调整要领书



18-1

Rev1.0

货号品名用途图备考

40046647 夹具吸嘴 LNC 激光偏差

KE2070/80 共用

E3622721000 CAL 部件 A 贴装投偏差

KE2010/20/30/40

KE730/740/750/760 共用

E2106998000 摄像机调整夹

具

OCC 摄像机偏差 KE2010/20/30/40

KE700 系列共用

E2107998000 陶瓷基板

（2 英寸）

OCC 摄像机照明

调整

KE2010/20/30/40

共用

40008108 ATC

偏差部

6 组

ATC 偏差

（组装位置）

对应零件高度 6mm

40035256 ATCHEIGHT

JIG

ATC 偏差

（组装高度）

40001346



吸嘴装配

５０８

激光偏差

贴装头偏差

ATC 偏差等



E62607050A0A 主供料器组

吸附基准位置

偏差

ＴＦ间隔位置调整用相同

PH0400122C0 平行销（8 根） 粘贴磁性膜 标准部件

L191E021000 玻璃尺 变换校正 

维修调整要领书



18-2

货号品名用途图备考

40024457 钩销 用于调整张力



40077145 高度调整治具 用于安装调整 YA

滚珠螺杆



40077146 横方向调整治

具

用于安装调整 YA

滚珠螺杆



40073350 MSC 清除夹具 磁标尺探测器 t0.15

0.15 贴装头调整用

40008106 MSC 清除夹具 磁标尺探测器

贴装头调整用

t0.25、t0.35、t0.45

使用。

3 块一组

※t0.45 不

40075695 露点校验器组 主管路过滤器

安装判定



Rev1.0

◆

修订履历

改版日期修订页修订内容备注

1.0 2008.12 初版

2.0 2019.08 P.13-29

为应对停止生产而进行的变

更

修订
