维修调整要领书 8-5 Rev1.0 1） 从主机上拔下供料器连接导线与空 气管接头。 2） 卸下安装螺栓，并从主机上卸下插 头支架。 3） 卸下与供料器线路板或者供料界面 线路板相连的插头（导线）。 4） 卸下供料线路板的 8 枚螺栓及供料 界面线路板的 4 个螺母，更换成新的。 5） 按照相反的顺序进行安装。 连接导线 供料界面线路板…
维修调整要领书
8-4
Rev1.0

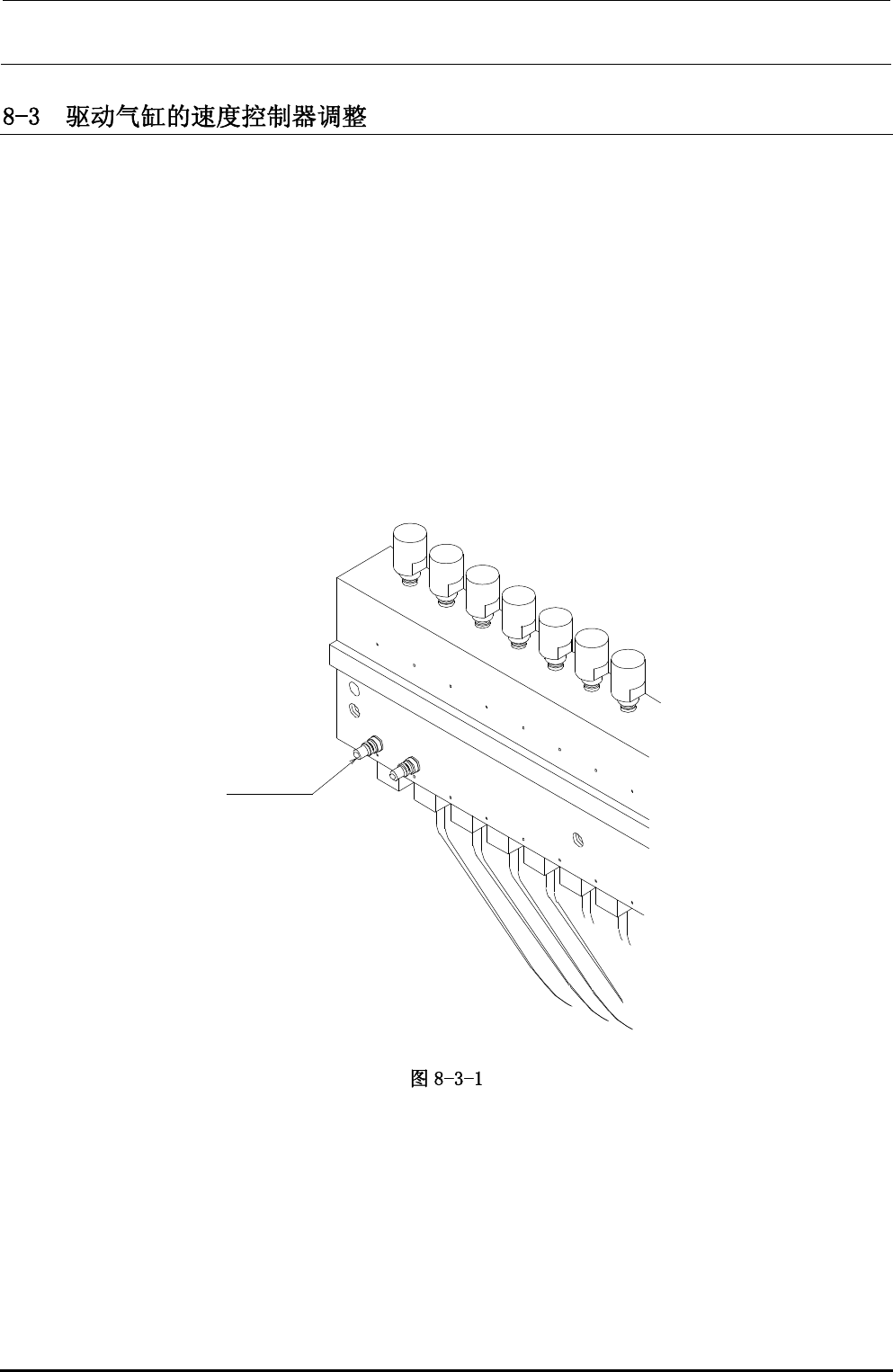

驱动气缸的上升速度调整。
1） 从驱动器支架上卸下需要调整的驱动气缸。（参照 8-2 章 1）～4)）
2）连接空气管及插头。
3）打开主机空气压并接上电源。
4）用 IO 手动控制的方式，连续驱动所有那些应该调整并且有速度控制器的驱动气缸。
5）调整应该调整的气缸的速度控制器，使它的运动与其它气缸的运动一致。
6）拧紧速度控制器的螺母，固定以后再运行一次进行确认。
7） 按照相反的顺序进行安装。
速度控制器
维修调整要领书
8-5
Rev1.0

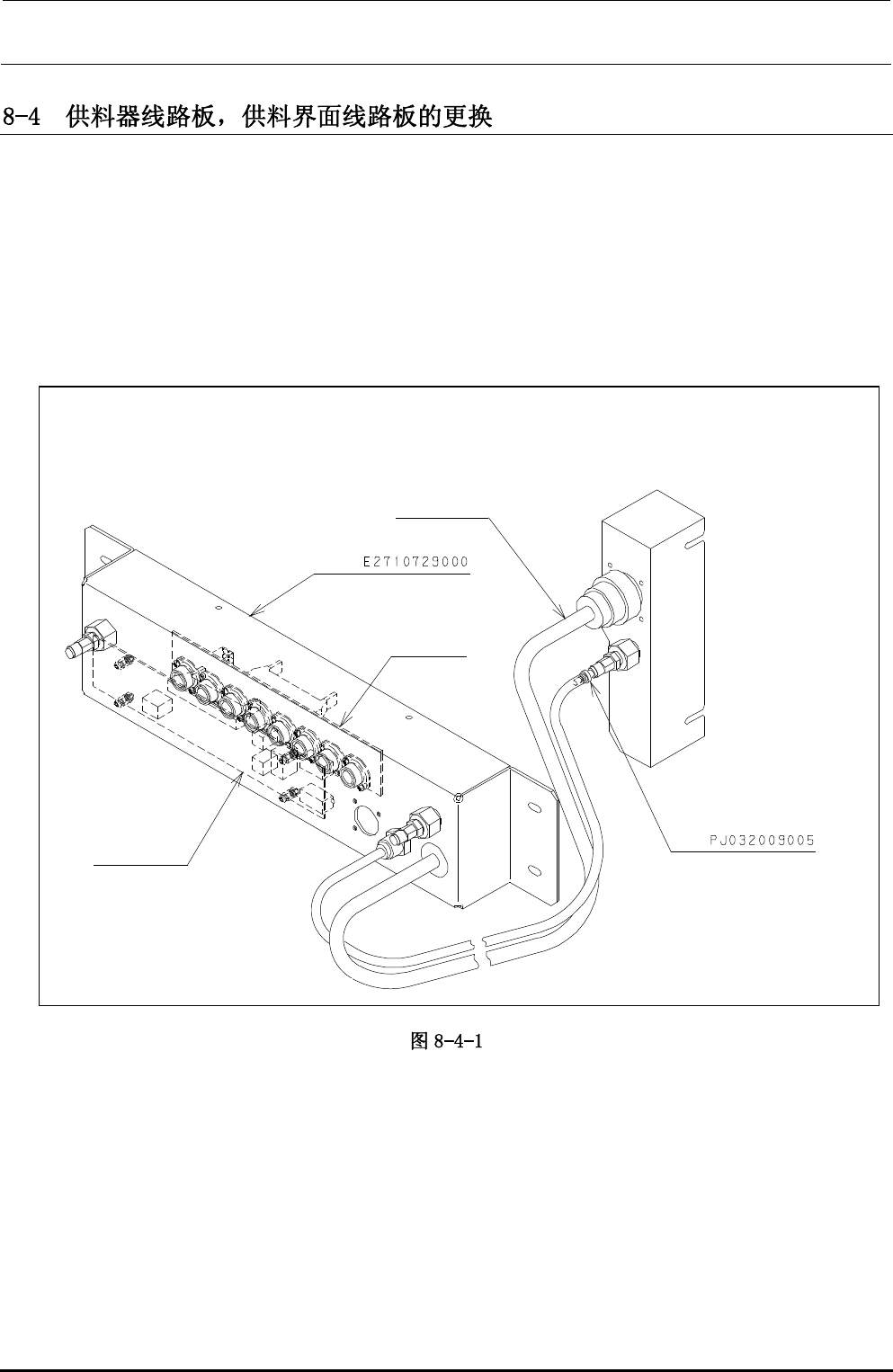

1）从主机上拔下供料器连接导线与空气管接头。
2）卸下安装螺栓，并从主机上卸下插头支架。
3）卸下与供料器线路板或者供料界面线路板相连的插头（导线）。
4）卸下供料线路板的 8 枚螺栓及供料界面线路板的 4 个螺母，更换成新的。
5）按照相反的顺序进行安装。
连接导线
供料界面线路板
连接器支架
供料线路板
空气管接头
维修调整要领书
8-6
Rev1.0

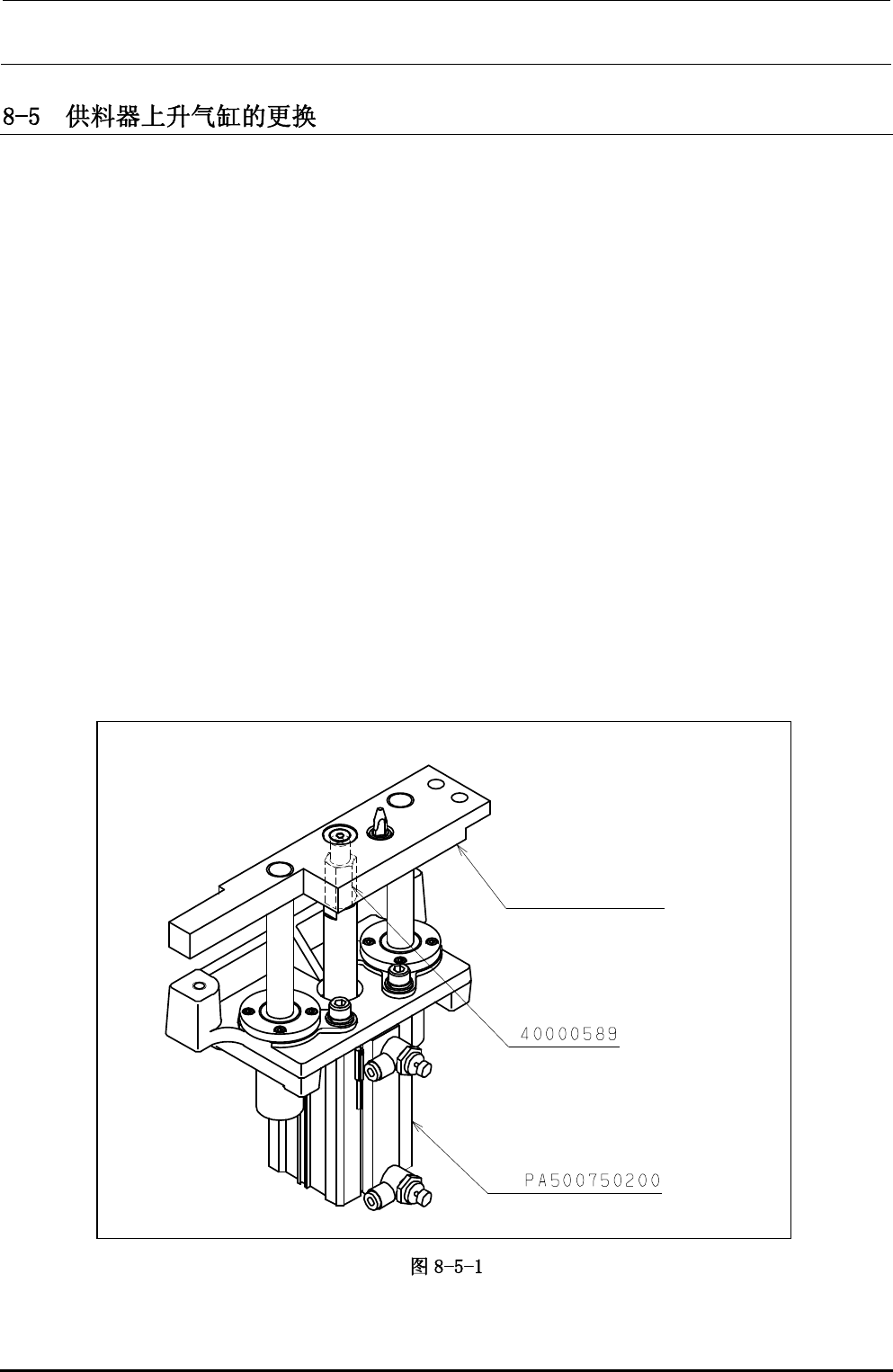

1） 关闭主机电源。
2） 选择 ON，左右的滚子控制杆 ON，并使供料升降器上升。
3） 松开气缸连杆与升降气缸轴并取下。（更换侧）
4） 关闭主机空气压。（手动阀）
5） 卸下驱动气缸组的安装螺栓。（左右两方）
6） 从速度控制器上拔下空气管，卸下气缸连杆。（更换侧）
7） 使供料升降器上升，卸下气缸安装螺栓 4 枚，取下气缸。
8） 速度控制器与新的气缸相连接。
9） 安装气缸。
10）把升降气缸轴用螺栓连接到气缸连杆上。
11）接通主机的空气压。
12）调整左右气缸的速度控制器。（参照 8-6 章）
13）安装驱动气缸组。
14）在主机上装上一次更换台。
15）打开电源。
供料升降器
升降气缸轴
气缸
