维修调整要领书 8-9 Rev1.0 1） 关闭主机的空气压。（手动阀） 2） 往左旋转选择器的固定圈，把选择 器从保护罩上卸下。 3） 半连接头，消音器换上新的选择器 ，用固定圈把选择器固定在保护罩 上。 4） 接通主机的空气压。 自在弯头×2 个 选择器 橡胶垫圈 3 个 带孔挡板 固定圈 消音器 检测阀 半连接头
维修调整要领书
8-8
Rev1.0

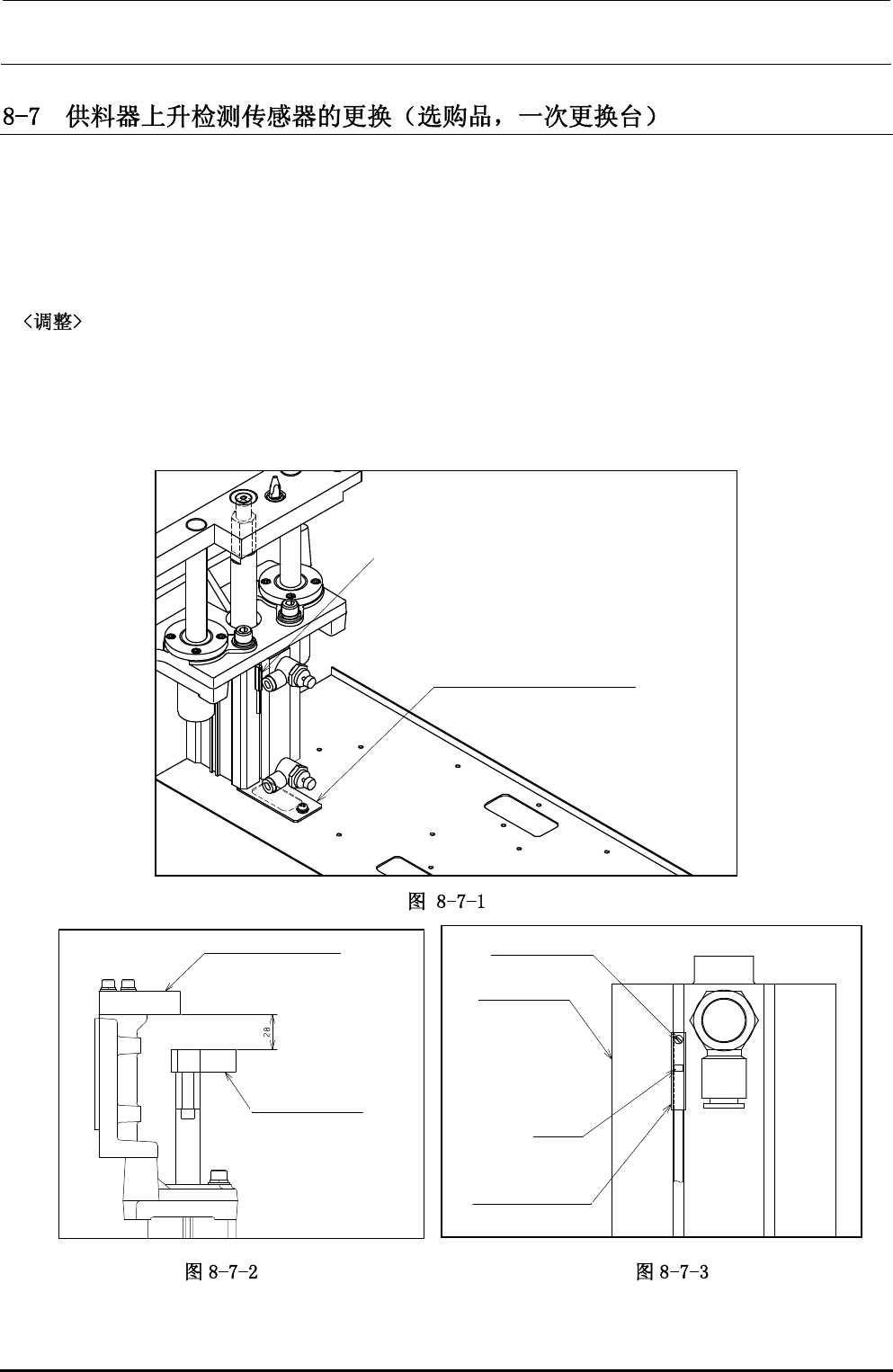

1）关闭主机电源。
2）卸下供料电缆线盖 B。
3）拧松传感器紧固螺栓，卸下传感器并进行更换。
4）安装请按照相反的顺序进行。
①打开主机电源。
②如下图（图 8-7-2）所示，使供料器支架和供料升降器之间的间隙为 28mm。
让供料器上升传感器从上往下移动至 LED 灯亮位置处，用紧固螺栓固定传感器。
L831E7210A0 供料器上升传感器（FR）ASM
L828E0210A0 供料器上升传感器（FL）ASM
L831E9210A0 供料器上升传感器（RR）ASM
L828E2210A0 供料器上升传感器（RL）ASM
供料电缆线盖 B
供料器支
架
供料升降器
传感器紧固螺栓
气缸
LE
D
供料器上升传感器
维修调整要领书
8-9
Rev1.0
1）关闭主机的空气压。（手动阀）
2）往左旋转选择器的固定圈，把选择器从保护罩上卸下。
3）半连接头，消音器换上新的选择器，用固定圈把选择器固定在保护罩上。
4）接通主机的空气压。
自在弯头×2 个
选择器
橡胶垫圈 3 个
带孔挡板
固定圈
消音器
检测阀
半连接头
维修调整要领书
8-10
关闭空气管后进行更换。
下图（图 8-9-1）是 FR（前右）RL（后左）的情况。
FL（前左）RR（后右）的情况时，消音器的位置在图示位置的对称处。
弯头
消音器
十字螺钉 M4×25
机械阀
阀平板
Rev1.0
