维修调整要领书
5-13
Rev1.0

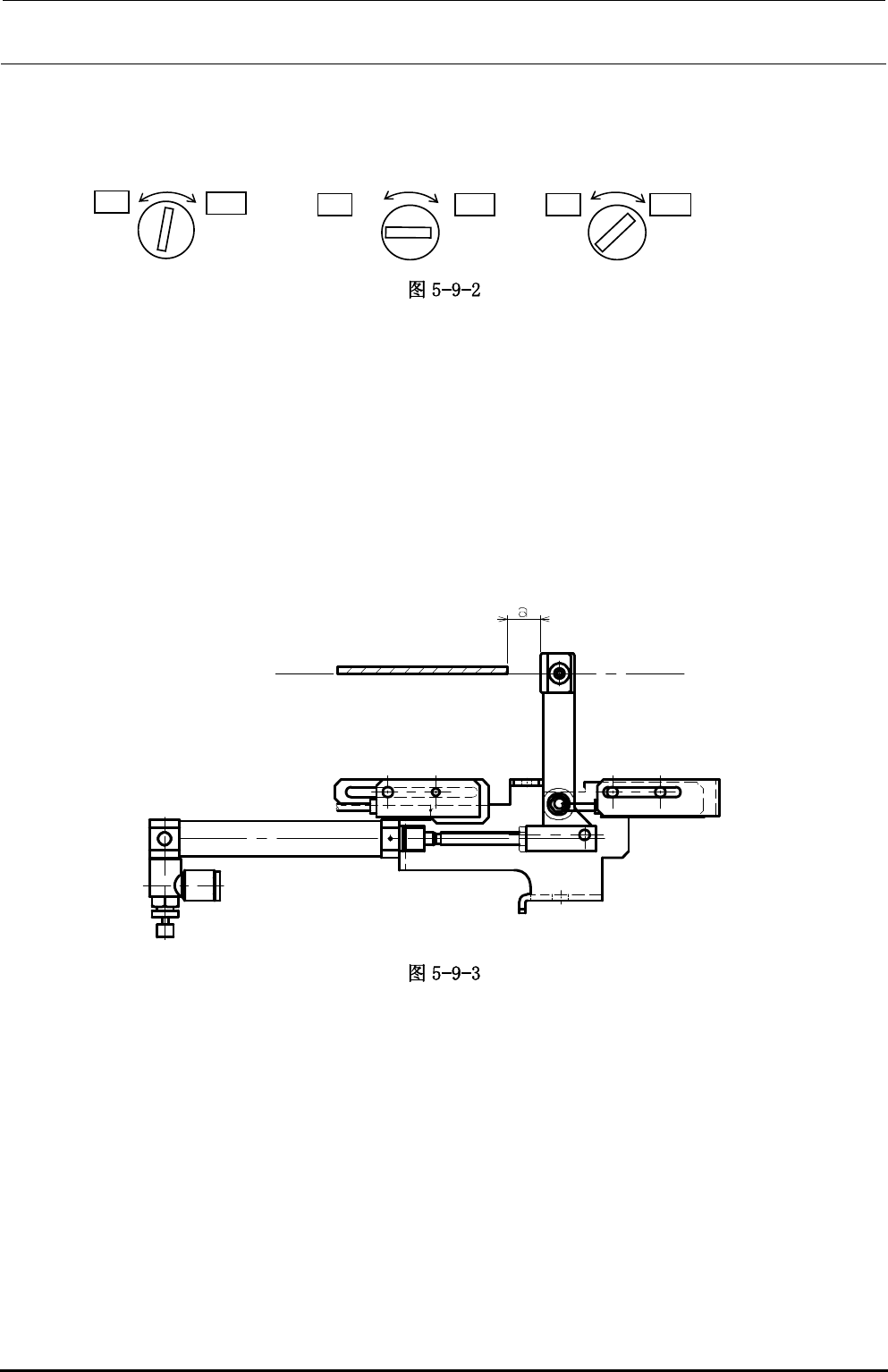

③设定调节螺栓，使之处于位置 A、位置 B 的中间。
5）进行传感器位置的微调。
①在“手动控制”→“传送个别控制”项目上，将止动装置设为 ON，把止动装置竖立。
②慢慢地手工送入线路板，移动传感器位置，使得从传感器 ON的位置到止动器触头的间隙为
40mm。
③通过[手动控制]→[传送自动控制]自动运入基板，测量基板停止的位置与 STOPPER 顶端的距离。
（距离 a）
④将 STOP 传感器的位置移动（距离 a+1）mm，固定传感器。（25mm 左右）
固定传感器时，请对齐 STOPPER 的端部进行装配，以避免传感器倾斜。
MIN
MAX
MIN MAX MIN MAX
①位置 A
②位置 B
③设定位置
维修调整要领书
5-14
Rev1.0

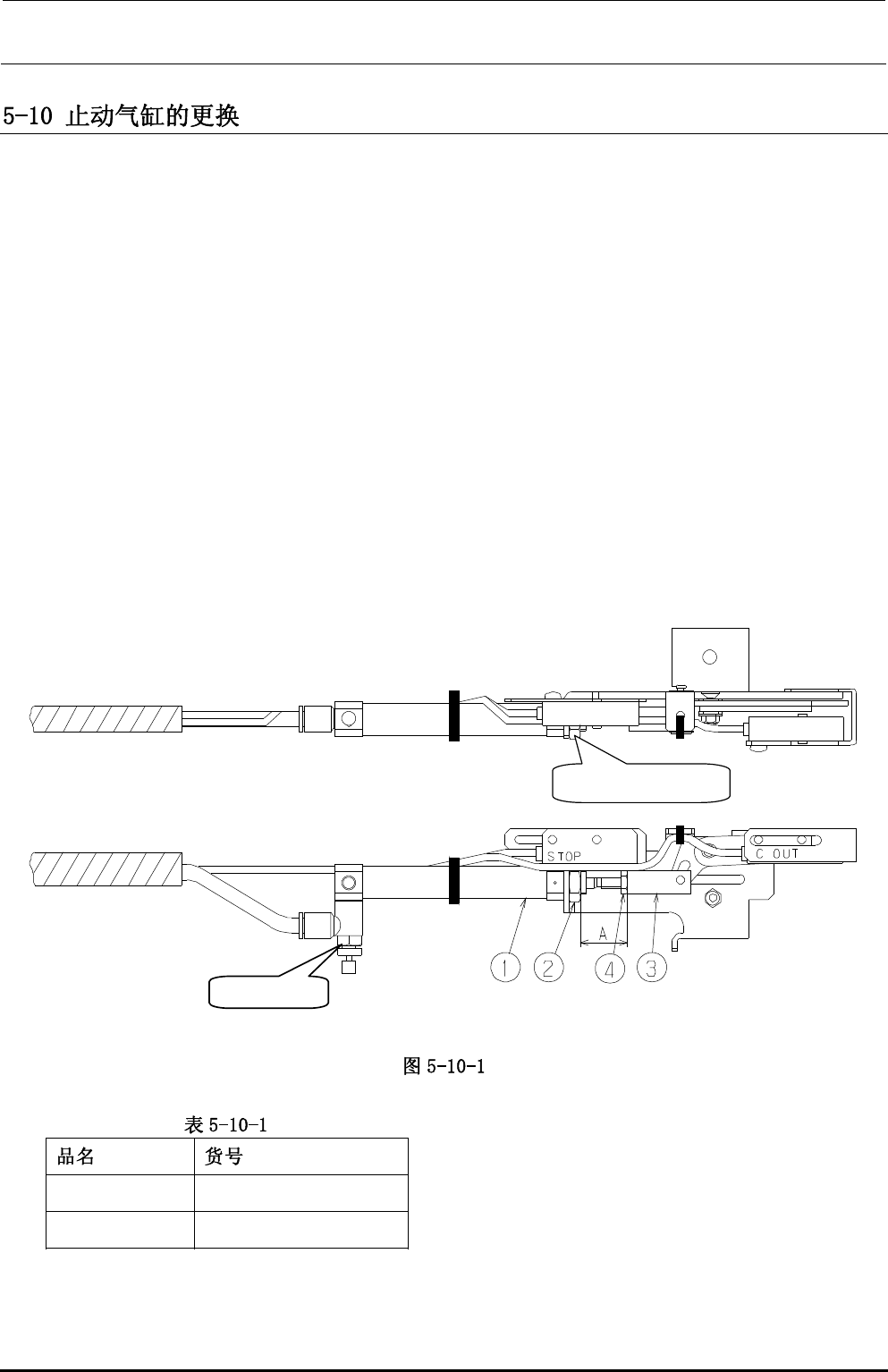

1）拧松前端螺母④。
2）卸下安装用螺母②。
3）转动气缸轴①，从止动插头③上卸下气缸①。
4）按照（3）～（1）的顺序进行组装。
此时，注意使气缸①与止动平面的长孔保持一条直线，并使动作顺畅。
请在气缸螺栓部分涂上锁定漆 277。
螺母 止动杆头
A=16.4±0.1mm
5）调整速度控制器的开度。
通过先旋紧螺栓，然后往回旋 1 周的方法来调整速度控制器。
6）组装后，通入空气（0.49MPa），确认动作能顺畅进行。
气缸 PA1002009A0
止动器触头 L164E221000
涂上锁定漆 277
速度控制器
涂上锁定漆 277
维修调整要领书
5-15
Rev1.0
1）从传感器支架上取下传感器。
2）调整传感器与传感器配件的距离，使之为 1mm。
① L168E021000 BU传感器支架
② L812E8210A0 支撑台NEAR传感器ASM
③ 传感器附属螺栓
①
③
②
