维修调整要领书 5-24 Rev1.0 1） 与 5-17.STBL电动机更换一样， 请卸下支撑台。 2） 拧松紧固螺栓②，移动编码器组① ，请卸下同步皮带。 3） 卸下固定螺钉③，卸下链轮④。 4） 卸下固定螺钉⑤，卸下滚珠螺杆⑥ 。 照（4）～（1）的顺序进行组装。 请参照 5-17.STBL 电动机更换，调整支撑台的平面度。 更换后，请用 MS 参 数从新取得支撑台偏差。 ③ ④ ⑤ ⑥
维修调整要领书
5-23
Rev1.0

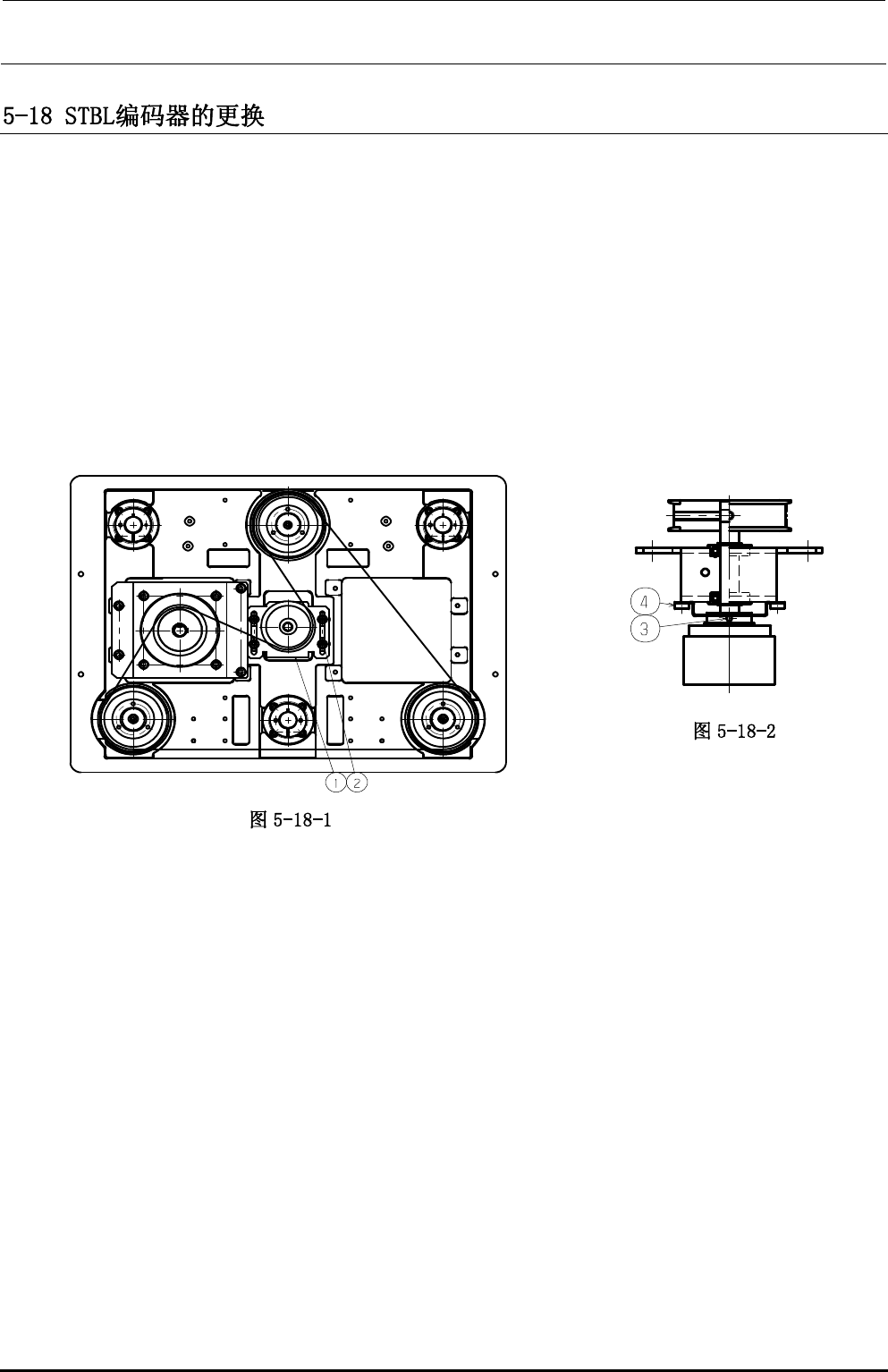

1）与 5-17.STBL 电动机更换一样，请卸下支撑台。
2）拧松紧固螺栓②，移动编码器组①，放松同步皮带的张力并取下。
3）卸下编码器附属的螺钉（紧钉螺钉③）和紧固螺栓④，取下编码器。
按照（3）～（1）的顺序进行组装。
请参照 5-17.STBL 电动机更换，调整支撑台的平面度。
更换后，请用 MS 参数从新取得支撑台偏差。
维修调整要领书
5-24
Rev1.0
1）与 5-17.STBL电动机更换一样，请卸下支撑台。
2）拧松紧固螺栓②，移动编码器组①，请卸下同步皮带。
3）卸下固定螺钉③，卸下链轮④。
4）卸下固定螺钉⑤，卸下滚珠螺杆⑥。
照（4）～（1）的顺序进行组装。
请参照 5-17.STBL 电动机更换，调整支撑台的平面度。
更换后，请用 MS 参数从新取得支撑台偏差。
③
④
⑤
⑥
维修调整要领书
5-25
Rev1.0
电磁阀的配置如下图所示。
左端 左側 右側
ATCL
CHKCYL
STOPPER
ATCR
