维修调整要领书 5-18 Rev1.0 进行 IN/缓冲的检测气缸的速度 调整。 1） 减压阀调整为 0.15MPa。（通过 气缸 ON/OFF 进行调整） 2） 速度控制器先全闭，然后往回旋转 一圈半。 顺时针旋转：压力下降 锁定螺母 减压阀 速 度控制 器 顺时针旋转：速度变慢
维修调整要领书
5-17
1） 在导轨底座 R①与推定器②之间夹一金属块，使间隙为 6.6mm 并拧紧螺钉③。
2） 回转导轨导向器④,并进行调整使弹簧⑤长度为 38mm。
1）拧松安装用螺母②，卸下气缸①。
2）从卸下的气缸①上，取下弯管连接头③，半连接头④和气缸传感
器⑤。
3）按照（3）～（1）的顺序进行安装。
Rev1.0
安装时，请按照下面的顺序进行确认。
1）装配的要求是，当气缸 ON 时活塞杆前端距轨道板端面⑥10mm。
2）传感器位置的调整按如下步骤进行。
• 先放松传感器的位置调节螺栓。
• 使 IN/OUTBUFFER（缓冲器）的传送幅度符合 0.4mm 线路板。
• 把调整用的线路板定位到从 IN/BUFFER 露出的位置。
• 选择“手动控制”→“检测气缸”项目，启动气缸，在气缸
与检测支架之间夹入线路板。
• 在以上的状态下降低传感器的位置，使传感器 ON。（位置 A）
• 在位置 A 与传感器的上限位置的中间，确定传感器位置并固
定。
• 在取掉线路板的状态下反复操作气缸，检查是否能稳定地启
动。
①
②
③
④
⑤
制动气缸：E2254802000
检测传感器（F）：L828E6210A0
检测传感器（R）：L828E4210A0
⑥
维修调整要领书
5-18
Rev1.0

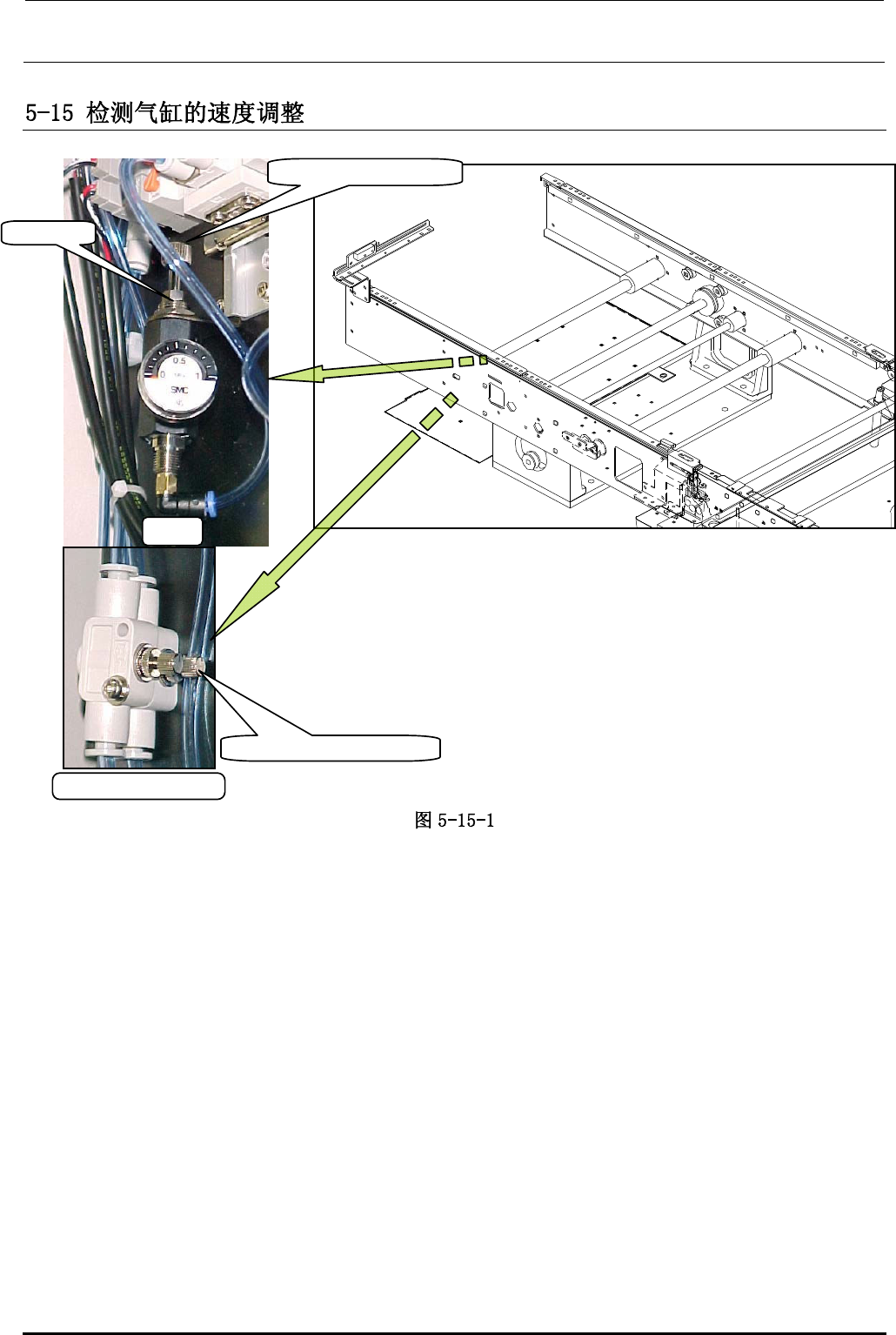

进行 IN/缓冲的检测气缸的速度调整。
1）减压阀调整为 0.15MPa。（通过气缸 ON/OFF 进行调整）
2）速度控制器先全闭，然后往回旋转一圈半。
顺时针旋转：压力下降
锁定螺母
减压阀
速
度控制
器
顺时针旋转：速度变慢
维修调整要领书
5-19
Rev1.0
1） 拧松导向块 A①，导向块 B②的螺栓（③，④），同时卸下导向块和中心连接针。
2）此时，从支架上卸下安装在基准侧的
T-PIN 传感器。
取下 E 垫圈⑬，中心连接针⑱就能从
节气阀上拔下。
取下 E 垫圈⑰（上下 2 个），就能卸
下中心连接针⑱。更换请按照相反的
顺序进行。另外，请使用新的 E 垫圈。
更换后，与 5-12 章 T-PIN 传感器的
更换相同进行传感器位置的调整。
1 L162E621000 导向块LL 10 L179E621000 节气阀块L
2 L162E721000 导向块RL 11 L179E721000 节气阀块R
3 SM6031202TN 块紧固螺栓 12 SL6030892TN 节气阀块金属板紧固螺栓
4 SM6031202TN 块紧固螺栓 13 RE0300000K0 E垫圈
5 40000891 止动滑动杆L 14 40000896 节气阀锁定针
6 40000897 止动滑动杆R 15 40000978 节气阀锁定连接
7 40015791 节气阀金属板L 16 40000950 节气阀弹簧
8 40015792 节气阀金属板R 17 RE0300000K0 E垫圈
9 40015793 锁定弹簧 18 40001081 中心销φ44
①
②
③
④
⑪
⑦
⑥
⑱
⑭
⑮
⑰
⑩
⑤
⑬
⑨
⑯
⑧
⑫
B 部
右侧＝⑦＋⑩＋⑫
左侧＝⑧＋⑪＋⑫
