操作手册Ⅱ
2-9 工具
2-9-1 设置元件数
设置元件数，具有对元件剩余数进行有效管理的功能。
在设置元件数画面上输入规定项目后，信号灯会显示剩余量，或可跳过发生错误的送料器
继续进行生产。
元件数量的设置，要在吸取数据中设置了元件供应单元(带状送料器、管状送料器、散装送
料器)后，再进行设置。
进行继续生产时，除在送料器台架上设置送料器、以及设置吸取位置外，还应清除错误 (补
满) 。

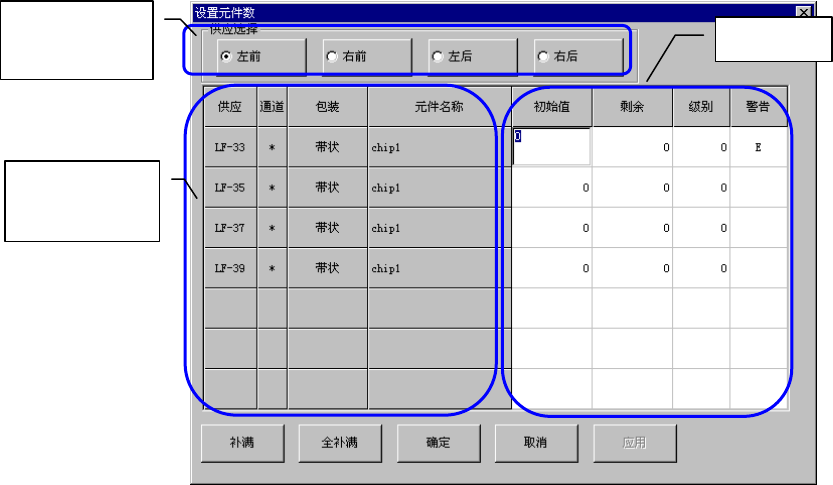

图 2-9-1 设置元件数画面
· 在生产条件画面菜单栏中选择［工具］→［设置元件数］后，显示[设置元件数]画面。
· 可按[供应选择]框的按钮切换显示送料器台架。
· [供应]、[通道]、[包装]、[元件名称]等在调出画面时显示。
· [初始值]、[剩余]、[级别]、[警告]均为设置项目。
切换显示的
送料器台架
调出画面时
显示的栏目
设置项目
2-53
操作手册Ⅱ
2-9-1-1 设置项目
调出设置元件数画面时，显示下列项目：
NO.
项目
内容
１ 供应 显示元件的供应位置（台架）。
(LF：左前方，LR：左后方，RF：右前方，RR：右后方)
２ 通道 当使用管状送料器时显示通道。
３ 包装 显示元件的包装形态。(带状、管状、散装等)
４ 元件名称 显示元件名称。
请设置下列项目：
NO.
项目
内容
１ 初始值
-设置按包装方式供给的、使用前的元件数量。
-输入或变更[初始值]后，该值将被复制到[剩余]项目中。
-设置值为 0 时，不进行[剩余]数量的递减管理，持续贴片直到发生重试
次数超过限制。
-当设置为除 0 以外的值时，按[补满]按钮后，该值被记入[剩余]
数量中。
-当[剩余]数量递减，低于[级别]数量后，黄灯闪烁，发出警告。
２ 剩余
-显示参照元件数量时的元件剩余数量。进行生产时，每吸取一次元件递
减一件。
-[初始值]为 0 时，不递减。
-当[初始值]改变时，剩余数量也变为相同的数值。可根据供应的元件状
况，变更剩余数量。
-当[剩余]低于级别数量后，黄灯闪烁，发出警告。
-[剩余]元件为 0 时，停止递减剩余数。但会继续进行吸取，直到发生重
试次数超过限制为止。
３ 级别
-当[剩余]数量少于[级别]的设定数量时，黄灯闪烁，发出警告。
-[初始值]设为 0 时本功能无效。
-输入[初始值]后，[级别]栏被初始化。
４ 警告
显示元件的供应错误。
* ：表示[剩余]数量比[级别]低。
E
：表示发生吸取重试次数超过限制，停止从该送料器吸取元件。
解除方法…输入[剩余]数量或执行补满命令后，解除警报和标示。
2-54
操作手册Ⅱ
2-9-2 操作选项
在主画面的「选项」/「操作选项」中仅显示与生产相关的项目。
在「生产」画面和「选项」画面中设置具有相同的结果。
详情请参见使用说明书“第 5-2 章 操作选项”。
2-9-3 数据变更
可以对已制作的元件数据的部分数据（元件尺寸、激光高度等）进行修改。
修改数据时不必退出基板生产画面，可在即将要中断生产时，保持继续生产的状态下修改
数据。
要修改[数据变更]中没有准备的项目，则需在结束生产后，在编辑程序中进行修改。请注
意：数据修改后即成为新建生产程序，原有继续生产中的有关数据从下次生产失效。
选择[数据变更]的方法如下。
(1) 在生产开始前的菜单栏中选择[工具]→[数据变更]。
(2) 在重试列表中选择( 当[数据变更] 按钮有效时)。
(3) 在生产中断时，在[吸取位置镜头跟踪中]的对话框中选择。
2-9-4 重试列表显示
重试列表的功能：用于显示和确认生产进行中发生的错误内容，如下图所示。
在生产结束后选择菜单、或在生产中发生错误时可显示未贴片列表、供应设备信息。
图 2-9-2 重试列表 (例：生产后未贴片列表)
