操作手册Ⅱ
③
请进行刻度框(模板设置框)的示教。
请进行刻度框(模板设定框)的示教。
使用上下左右箭头键(使用 FAST 键可加速刻度框的移动速度)，对刻度框的上、左、下、右
面，按顺序，进行调整、输入。
**********
**********
刻度框的最大尺寸为 256×256 像素(画面的 1/4 左右)。当刻度框过大时，会
显示错误并返回③。
显示摄像机图形和长方形的框。
垫片印刷部分。
首先设置上面及左面的刻度框。
设置想识别的上面及左面( 移动箭头部分
的边)。
设置完成后按下 ENTER 键。
以同样的方式设置下面及右面的刻度框。
调整完成后按下 ENTER 键。
3-95
操作手册Ⅱ
④请选择标记形状
然后，标记形状选择 PR
*请将标记对准 PR 的位置(HOD 的↑键、↓键(XY 移动上下箭头键))，然后按下 ENTER 键。
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ *]ＰＲ
**********
⑤进行模板画面重心的示教。
⑥请进行检测框的示教。
完成④的操作后，自动将④操作中所设置的大小为框尺寸 1.5 倍的窗口与画面中心对准。(默
认窗口)想改变检测框时，按照与③相同的步骤进行。
● 关于设置模板的注意事项
1) 请确认在检测框内没有与已设置的模板相类似的图案。
2) 图案的大小与标准标记相同, 请设置为 0.5～3mm。
3) 坐标值请采用设计值(CAD 数据)。用户指定模板数据，不能求出精确的图案中心位置。
用户指定的模板是以十字光标的移动来进行示教，所以用户指定的位置直接被视作中
心位置(而一般标记，是通过计算获得重心位置，作为图案的中心位置，不会产生误差)。
4) 用户指定的模板，不能进行图像复制。
**********
在画面中显示刻度框和十字光标。
用“ HOD”移动十字光标，决定模板的重心(该位置与
基板数据的标记坐标一致)。
3-96
操作手册Ⅱ
3-9-3 设置环境
设置程序编辑环境。
从菜单栏中选择“文件”/“环境设置”，显示设置画面。

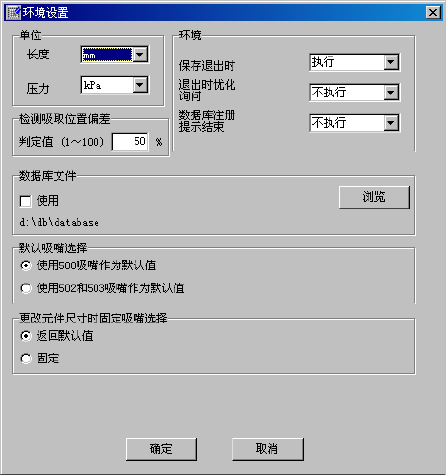

图 3-9-15 环境设置
1) 单位
选择编辑时的长度、压力的显示单位。
●长度…从mm、1/100mm、inch中选择。
●压力…从kPa、级别中选择。
2) 环境（※本功能仅限于 EPU）
① 退出时的状态保存
●执行：在下一次启动程序编辑时重新显示以下的项目。
1.工具栏显示、不显示
2.读入文件名
3.窗口尺寸
程序编辑结束后，重启程序编辑时，打开上次最后使用的文件，进入尺寸设定画
面。
●不执行：重启进入程序编辑时，显示新文件名画面。
② 退出时优化询问
●执行：在未优化的状态下结束程序，则显示询问是否进行优化。
●不执行：不显示询问。
③ 数据库注册提示结束
●执行：将元件数据注册到数据库结束后，通知注册已完成。
●不执行：不进行通知。
3-97
