操作手册Ⅱ 3-8-1-2-3 供料器安排 指定配置供料器的起点。 若将供料器配置在所有贴片中 间点上，可缩短从吸取到贴片的时 间，也可缩短贴片时间。 ● 将供料器 配置 在“贴片中间点”： 各贴片点按 X 坐标从小到大的顺序排列时， 从小的顺序开始， 将供料器 配置 在靠近正中 的贴片点的位置上。 ● 将供料器 配置 在“贴片平均点”： 将供料器 配置 在离各所有贴片点的平均坐标最近的位置上。 3-71
操作手册Ⅱ

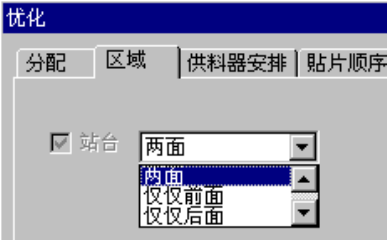

3-8-1-2-2 区域
指定配置供料器的区域。
可将所有的供料器只配置在前面或后面。
可在统一交换台上事先将供料器安装好，缩短下个生产的准备时间。
注：不使用“站台”。
●两面：在整个区域的送料台上配置供料器。
●仅仅前面：仅在前面的送料台上配置供料器。
●仅仅后面：仅在后面的送料台上配置供料器。
●前面优先：优先在前面的送料台上配置供料器。
●后面优先：优先在后面的送料台上配置供料器。
3-70
操作手册Ⅱ

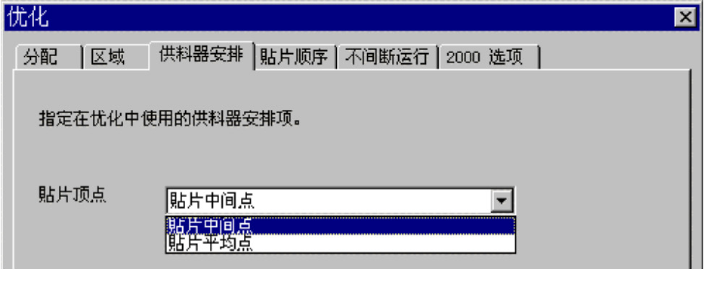

3-8-1-2-3 供料器安排
指定配置供料器的起点。
若将供料器配置在所有贴片中间点上，可缩短从吸取到贴片的时间，也可缩短贴片时间。
● 将供料器配置在“贴片中间点”：
各贴片点按X坐标从小到大的顺序排列时，从小的顺序开始，将供料器配置在靠近正中
的贴片点的位置上。
● 将供料器配置在“贴片平均点”：
将供料器配置在离各所有贴片点的平均坐标最近的位置上。
3-71
操作手册Ⅱ
3-8-1-2-4 贴片顺序
指定贴片数据的排列顺序，是按输入顺序，还是置换为优化结果。
● 分配生产程序文件输入顺序：不改变贴片数据的排列顺序。
● 在每个优化命令中分配：将贴片数据的排列顺序改为优化顺序。
从菜单栏上选择“优化/分开贴片数据”， 可 浏览优化后的结果。
“在每个优化命令中分配”，是指对已经优化的数据进行编辑(优化
结果可浏览，但不能编辑)的功能，如果执行该功能，则原来按输
入顺序的数据将被删除。因此，执行该功能前请对数据进行备份。
注意
3-72
