操作手册Ⅱ
在控制单元中，选择 OCC 时的控制方法
1) XY 轴移动
与控制贴片头的 XY 轴移动相同。
2) 垂直照明控制
控制 OCC 垂直照明的打开/关闭。
-选中控制项目的[垂直照明控制]时，选择[打开]按钮、[关闭]按钮、[打开/关闭]按钮，或者
按下[F3]键、[F4]键、[F5]键来控制。
-选中控制项目的[照明控制]时，选择[设置]按钮，或者按下[F6]键后，显示下图[照明设置对
话框]。

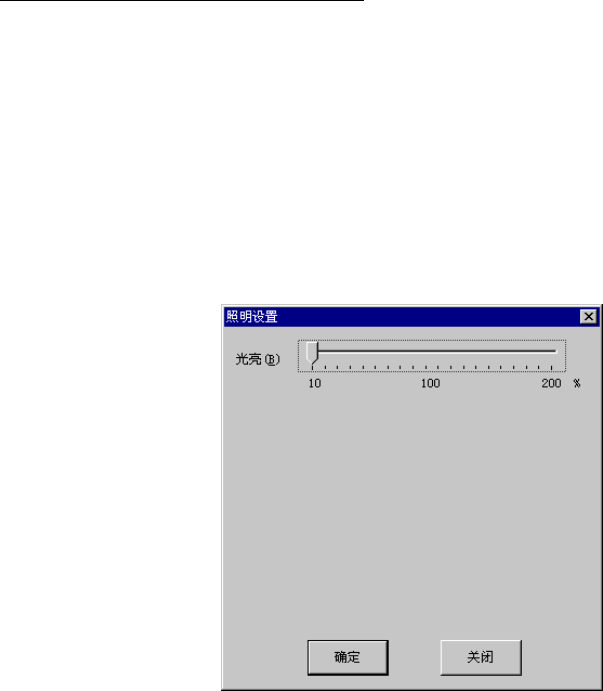

图 4-5-15 照明设置对话框
- 光亮
移动滑标设定光亮。用[箭头]键、[Page Up]键、[Page Down]键移动滑标。
按[确定]按钮后，下次起，按所设定的值“打开”照明。
按[关闭]按钮后，所设置的内容无效。
控制完成时，显示更新后的照明状态。
3)角度照明控制
控制 OCC 的角度照明的打开/关闭。
控制方法参见 2) 垂直照明控制的项目。
4) 极性控制
控制 OCC 的正/负极性。
选中控制项目的[极性控制]时 ，选 择 [正]按钮、[负]按钮、[正/负]按钮，或按[F3]键、[F4] 键、
[F5]键来控制。
4-103
操作手册Ⅱ
控制单元选择 BMR 时的控制方法
1) XY 轴移动
方法与控制 Head（贴片头）的 XY 轴移动相同。
2) 传感器控制
控制坏板标记读入器的传感器打开/关闭。
选中[控制项目]的[传感器控制]时，按[打开]按钮、[关闭]按钮、[打开/关闭]按钮，或按[F3]
键、[F4]键、[F5]键进行控制。
控制单元选择 HMS 时的控制方法
1) XY 轴移动
控制方法与控制 Head（贴片头）的 XY 轴移动相同。
2) 测量
测量高度设备
选中[控制项目]的[测量]时，按[运行]按钮，或按[F3]键进行控制。
控制完成时，显示更新后的测量结果。
(4) 状态显示
① OCC
控制完成时显示 XY 轴坐标、照明的打开/
关闭状态。
② BMR
控制完成时显示 XY 轴坐标、传感器的打开/
关闭状态。
连续显示传感器的打开/关闭。
③ HMS
控制完成时显示 XY 轴坐标、Z 轴坐标。
图4-5-16 显示状态
4-104
操作手册Ⅱ
4-5-2-2-3 激光控制
在菜单栏中选择[控制]→[Head]→[激光控制]后，显示下图的激光控制对话框。
图 4-5-17 激光控制对话框
(1) 控制单元
从组合框中选择要控制的对象单元。
选择的单元不受在[机器设置]-[使用单元]中的设置的影响。未选中(不使用) 的单元也可以选
择。
单击▼，或按 [Alt] + [↓] 键后，显示可选择的单元。
(2) 控制项目
用单选按钮选择控制项目。
图 4-5-18 控制项目
4-105
