操作手册Ⅱ
2-6-3-3 自动调整基板（AWC，选购项）时
打开生产程序文件，在[自动调整基板宽度]画面中也可以调整。现在，对如何通过生产菜
单[生产支援]→[简易准备]→[传送]画面进行调整，说明如下。
未安装自动宽度调整（AWC，选装件）的装置，也可以在[自动调整基板宽度]画面中，对
中心传送带（只限中心传送带）的传送宽度进行调整。
调整方法.
1.
启动[生产]。
2.
从菜单选择[生产支援]→[简易准备] 。
3.
在简易准备画面中选择[传送]标签→[自动调整基板宽度]按钮。
4.
显示[自动调整基板宽度]对话框，按①至④步骤操作。
.
图 2-6-12 自动调整基板宽度（AWC，选购件）
④ 请确认传送畅通。
按下列说明单击[宽度回原点]或[移动]按钮后，装置会开始运行。
切勿把手伸入装置内部，脸和头也不要靠近。单击前，要确认传
送动作部分没有阻碍物体。
①单击[宽度回原点]，使传送宽
度返回原点。
②输入[尺寸]，[余宽]。
(余宽大约在
＋0.5mm 到 1mm 之间。)
③单击[移动]，调整宽度。
马达运转，调整宽度。
注意
2-24
操作手册Ⅱ
2-6-4 调整固定位置
2-6-4-1 外形基准调整法
外形基准调准法，是从外侧钳夹（Y 方向）固定基板的方法。
与销基准（详见后述）的基板固定方式不同，外形基准法不受基板有无基准针孔、基准针
孔径的影响，均可固定基板。
本节着重讲解如何在生产画面进行“外形基准”的基板固定与调整的操作方法。（『第 10 章
手动控制』讲述其他操作方法，可供参考）
<步骤>
1.
启动生产。
2.
从菜单选择[生产支援]→[简易准备]。
3.
在简易准备画面中选择[传送]→[个别控制]。
* 操作画面参见前述的『2-6-3 传送轨道宽度的调整』。
4.
降下定心销⑫。
定心销⑫（基准针和从动针）固定在支撑台⑬上。在这个状态下支撑台⑬上升后，销会撞在基
板上。因此，使用外形基准时，要设置降下销，避免定心销撞在基板上。
<设置方法>
●
降下
定心销⑫时： ⇒向箭 头方向按下
A
。
●
上升
定心销⑫时： ⇒向箭 头方向按下
B
。

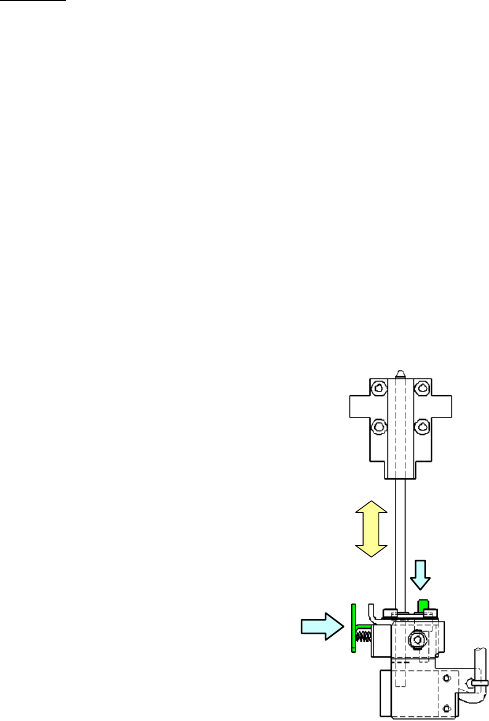

图 2-6-13 定心销
5.
放松定心销⑫（基准针／从动针）的导向块。
B
A
2-25
操作手册Ⅱ
6.
对准生产基板的外形 Ｘ方向尺寸，调整挡块⑪位置。
.
图 2-6-14 调整停止挡块位置向导
7.
把定心销⑫（基准针／从动针）导向块拧紧。
8.
[关闭]（OFF）[基板察觉档销] 。
9.
[打开](ON)[停止挡块] 。
10.
用生产基板顶住停止挡块⑪。
拧松停止挡块根部的（1 根）螺丝，用手把基板与停止挡块接触部位在 Y 方向移动稍许，
使之大体上位于生产基板 Y 向的中央，调整后把它固定好。如中央位置上有缺口等而不稳
定时，要调整到稳定位置。
为避免造成故障，请勿调整传感器电位。
11.
配置支撑销⑯。
根据生产基板的要求配置支撑台⑬上的支撑销⑯。对于贴片精度要求高的 QFP 等元件，需要
在元件下面配置支撑销⑯，以便提高精度。
①拧松调整停止挡块 ⑲
。
② 旋转调整柄⑱进行调整，使生
产基板的外形Ｘ方向尺寸与上图
的刻度一致。
③ 拧紧调整停止挡块⑲。
⑪停止挡块
螺丝
注意
2-26
