操作手册Ⅱ

9. 在简易准备画面的[传送]标签页面中选择[基准针位置从动针] 。

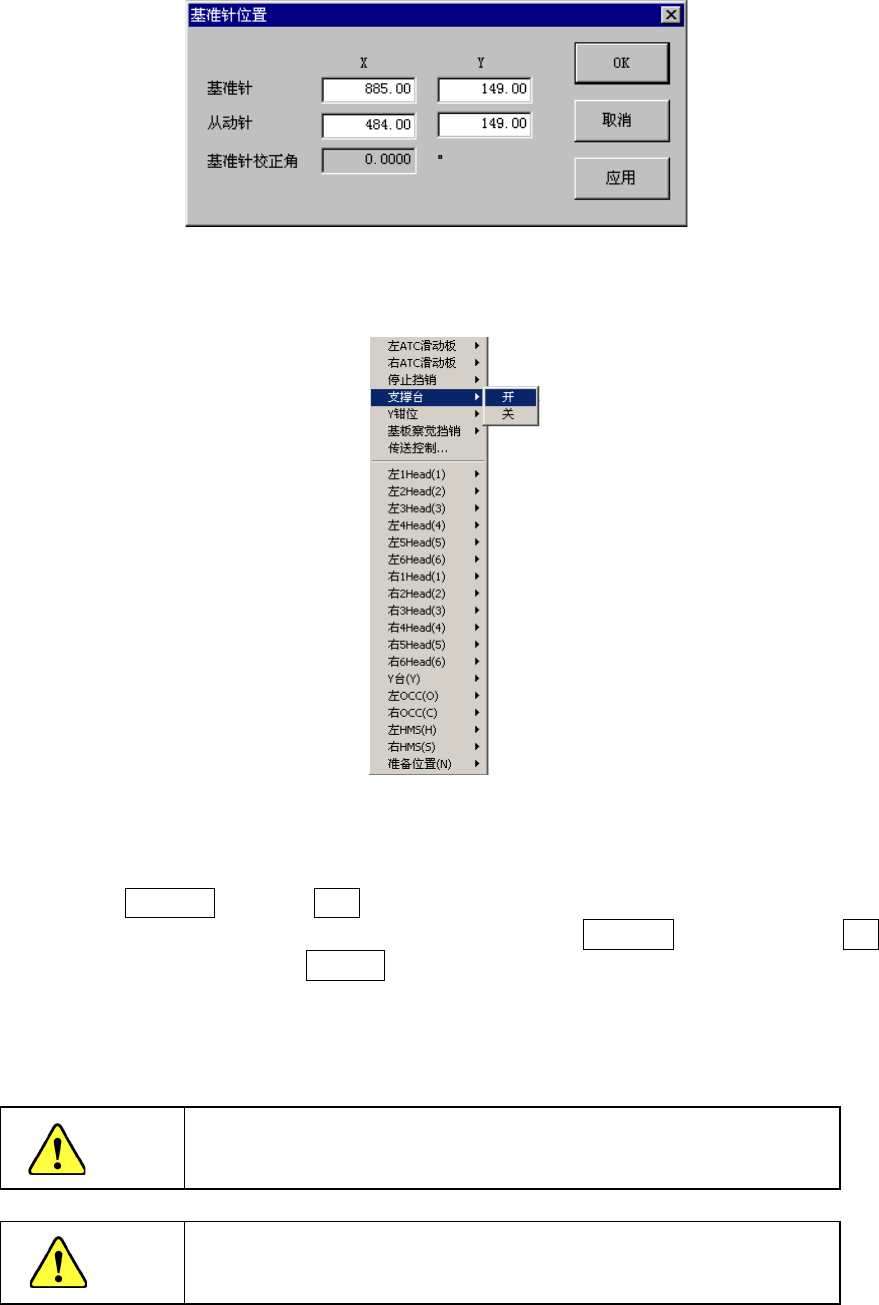

图 2-6-17 基准针位置的设置画面

10. 设置定心销位置

上升支撑台⑬。单击鼠标右键或按下[F9] 键后，显示以下弹出菜单。请点击支撑台[开] 。

图 2-6-18 控制菜单

① 把光标移动到[基准针位置]设置画面的[基准针]坐标显示位置（XY 都可以），先按下

HOD 的 CAMERA 键，再按 F2 键，使右 OCC 镜头移动到当前设置的定心销位置。

② 看着 HOD 画面进行定心销⑫的中心位置示教。（使用 WINDOW 键或者两点示教 F2

（PT2）键）。确定后按下 ENTER 键，以更新定心销⑫的中心位置 XY 坐标。

③ 接着用同样的方法，对从动针进行示教。

④ 按下[OK]键，退出[基准针位置]设置画面，返回到简易准备画面。

在机器设置时，也可以实行本设置。

基准针的中心位置是程序数据的基板坐标原点（基准位置）。因此，调

整停止挡块位置后必须重新设置。

机器运作中绝对不要把手或头等伸入装置内部。

11. 以下部分与『2-6-4-1 外形基准的调整方法』的步骤 15.16.相同。

注意

2-29

操作手册Ⅱ

2-6-5 其它的调整

对于有缺口的基板，基板传感器有可能会误检测，所以应根据缺口的大小，输入基板传送

传感器的延迟时间。

另外，可以针对异形基板等，变更停止挡块和基板检测传感器的位置（Y 方向）。

2-6-5-1 基板传送传感器延迟时间

<设置步骤>

①选择[机器设置]→[设置各组]→[基板传送]。

②根据基板的缺口长度，用键盘输入延迟时间以及缺口的长度。

（具体参见『第 4-4 章机器设置』的相关说明）。

图 2-6-19

设置的基板传送传感延迟时间，不要大于必要值。设置的延迟时间过长，

会影响生产（基板传送）速度（节拍）。

2-6-5-2 停止挡块

若基板前端部有缺口、基板定心不稳时，请移动停止挡块⑪。

移动方法请参见『2-6-4-1 外形基准的调整方法』步骤 10。

移动了停止挡块组后，需要重新设置机器设置的 [外形基准的位置]。

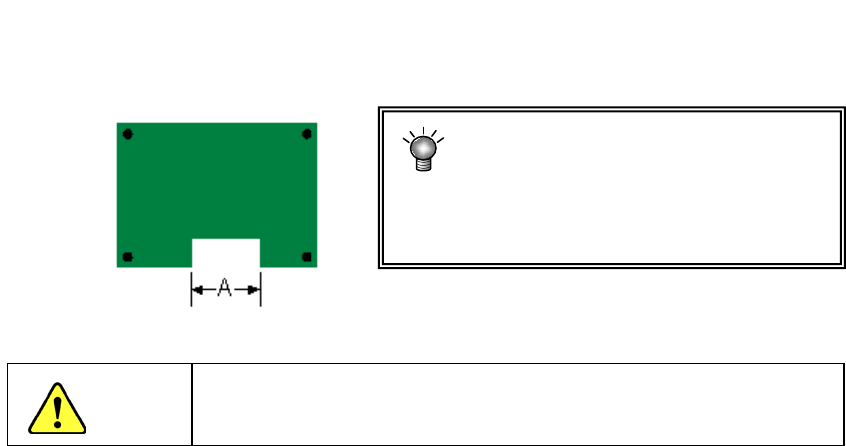

A : 缺口

各基板检测传感器的位置与缺口部分

无关联的情况下不需要输入延迟时间。

另外，可以个别输入传感器延迟。

注意

2-30

操作手册Ⅱ

2-6-5-3 基板检测传感器

<变更位置的步骤>

① 松开固定传感器支架

的锁钮

, 在长孔中沿 A 方向移动。

② 调整后，再拧紧锁钮

。

③ 从手动控制的[传送]，或编辑程序中的[传送]，确认已在基板上设置妥当。

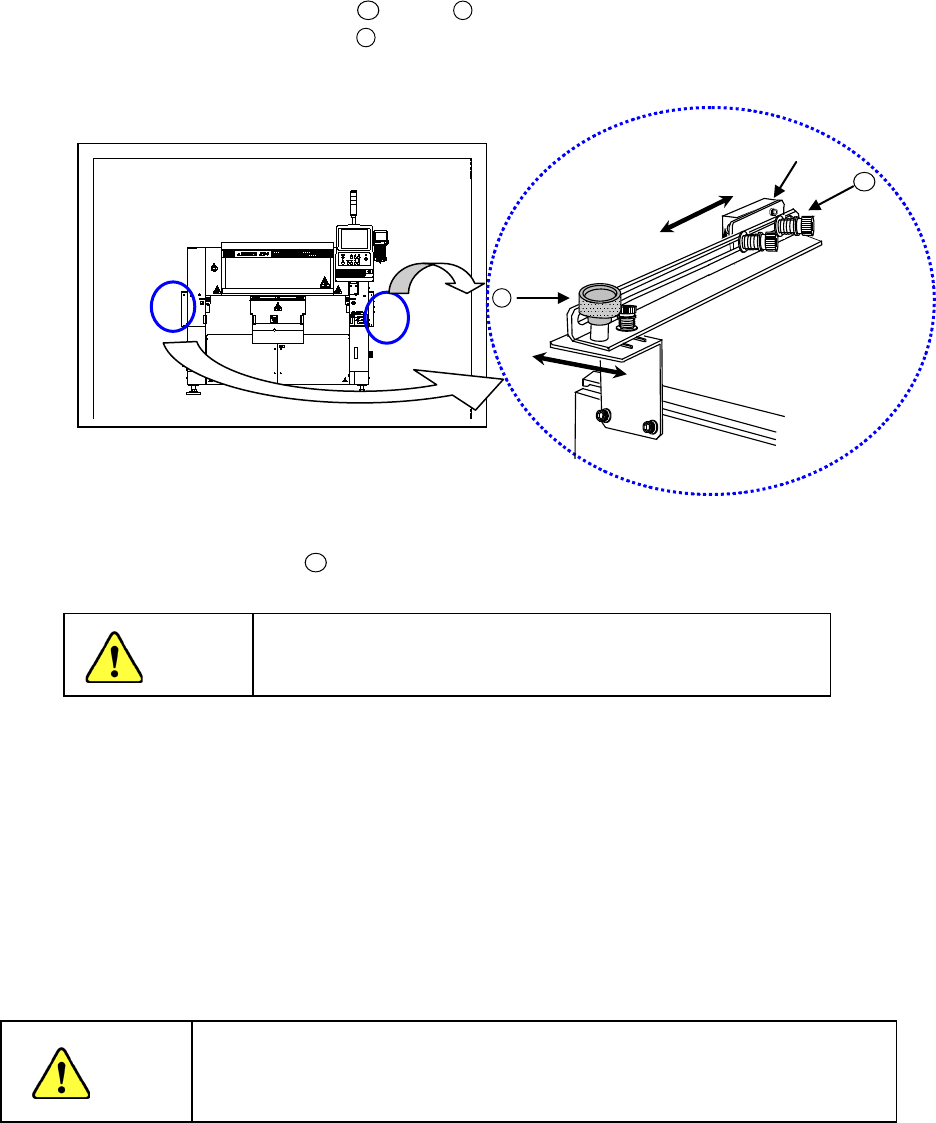

图 2-6-20

 通过改变传感器支架

的安装，可以改变 IN 传感器①以及 OUT 传感器②的 B 方向检测

位置。

为避免造成故障，请勿调整传感器电位。

2-6-6 元件供应部分的准备

请在统一交换台车或固定台架上安装送料器。

安装以后确认吸取位置。

2-6-7 ATC 的准备

确认「机器设置」上的设置和 ATC 安装的吸嘴编号是否一致。

※安装和拆卸吸嘴时，请在[简易准备]或[手动控制]中打开滑动板后再进行。

· 吸嘴，一定要放回到拆卸的位置。与其他的吸嘴更换时,需重新设置[机

器设置]的[吸嘴分配]项目。

· 请勿将吸嘴直接安装在贴片头上。(否则会污染激光面，发生识别错误。)

注意

① ②

Ａ

2-31
