5-4-2 Y 台轴的润滑
向直动导向润滑脂注入孔注入润滑脂。

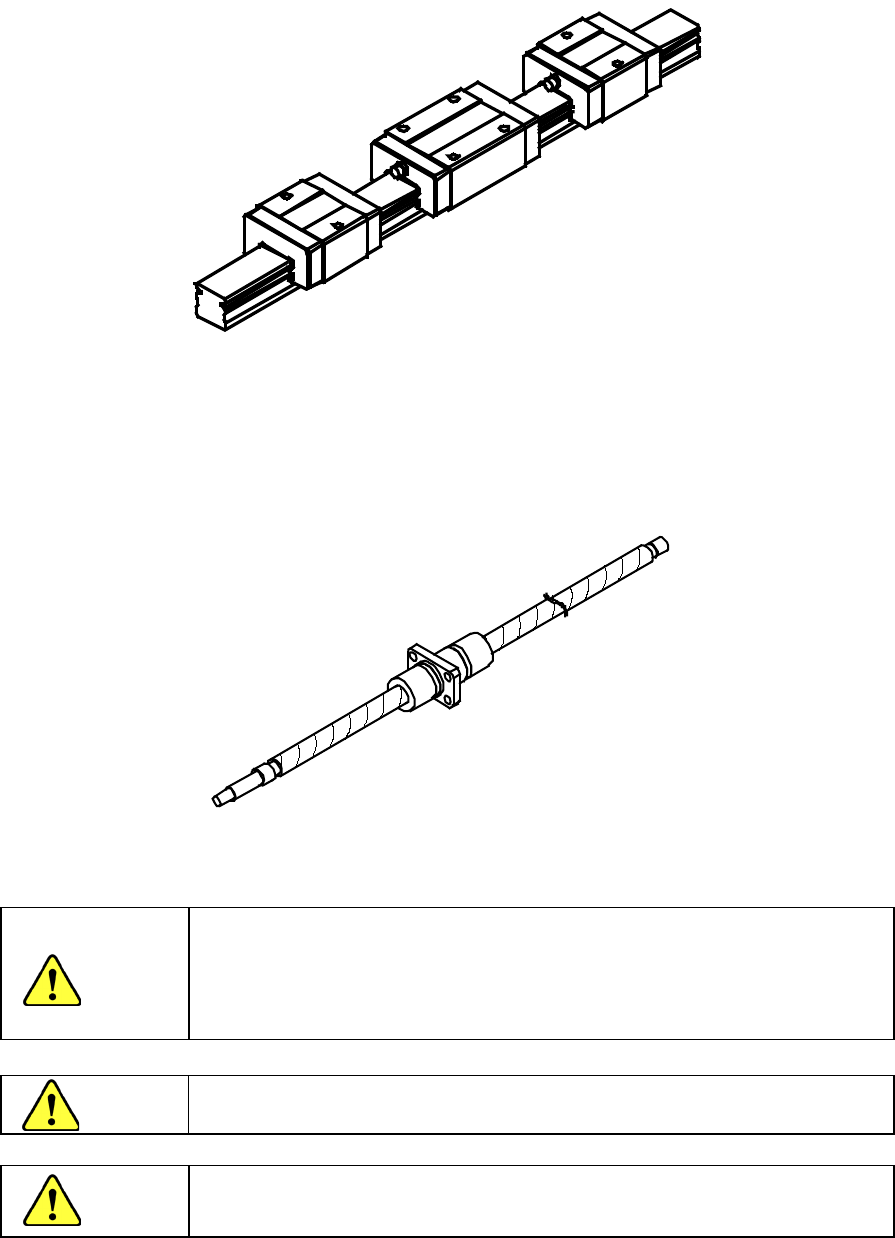

图 5-4-3 花键轴（YA 部分）
请在螺丝部涂一层润滑脂。
图 5-4-4 YA 滚珠丝杠
X 轴单元使用超强力磁石。做清洁工作时，请勿携带手表、手机及其他易受
磁石影响的物品。
手部等身体部分夹在受磁石吸引的物品和 X 轴单元中间时，可能发生重大工伤。
Y 轴的驱动用传送带和马达部分的轴承（bearing），请绝对不要注油（机油，
润滑脂）。
为了防止意外启动造成的事故，请在关闭电源后进行操作。
危险
危险
注意
5-29
操作手册Ⅱ
5-30
5-4-3 传送螺旋轴（轴）

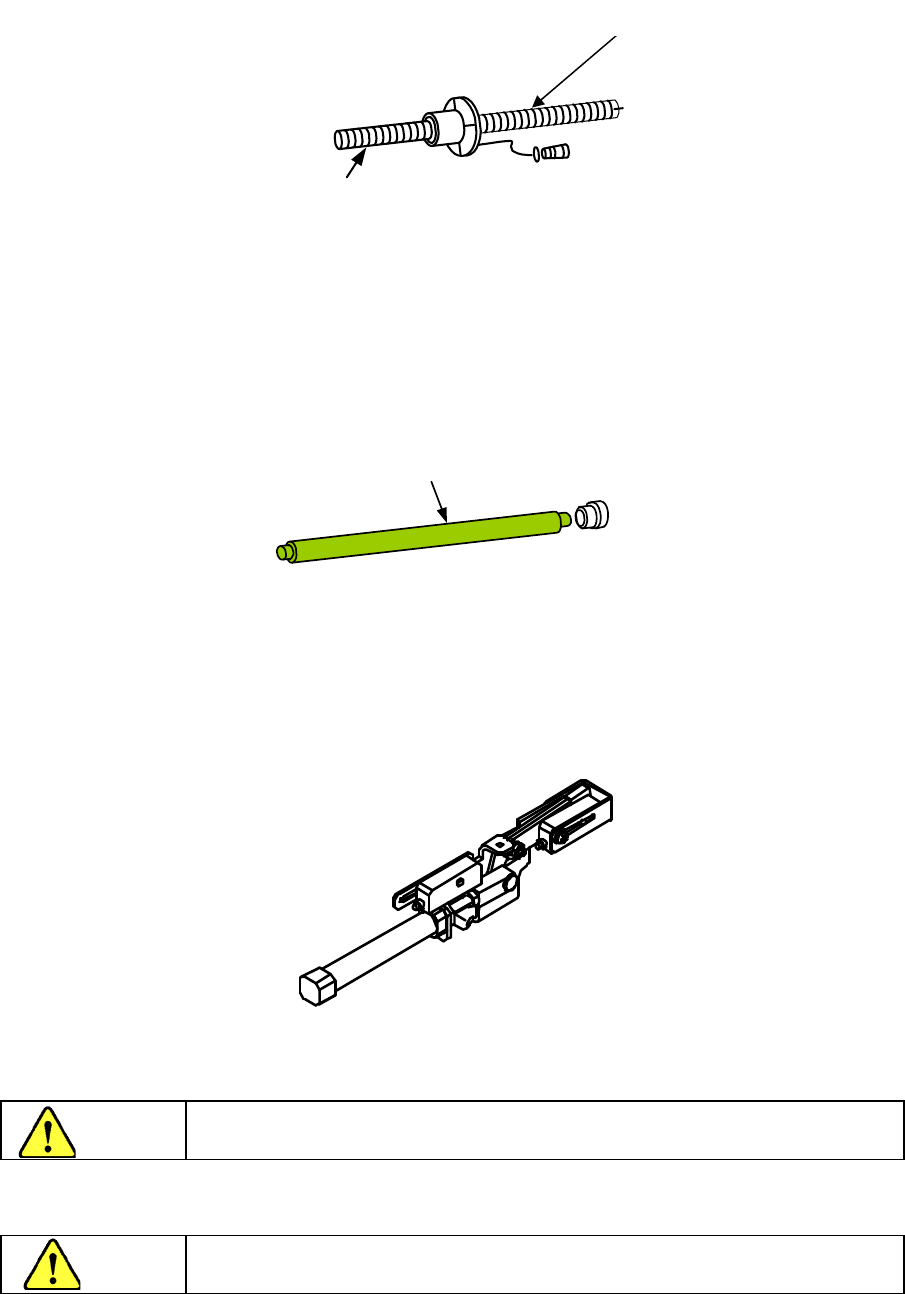

请在*记号处全面涂抹润滑脂。
*
图 5-4-5 传送螺旋轴
5-4-4 传送导向轴
请在导向轴上（左右 2 个位置）全面涂抹润滑脂。
图 5-4-6 传送导向轴
5-4-5 基板挡块部分
请在滑动部涂一层润滑脂。
图 5-4-7 基板挡块部分
为了防止意外启动造成的事故，请在关闭电源后再进行操作。
请勿调整传感器的调节旋钮，否则会造成故障。
导向轴
螺旋轴
危险
注意
操作手册Ⅱ
5-4-6 滚珠丝杠和花键轴（贴片头部分）
请在「滚珠丝杠①」和「花键轴②」的表面涂抹薄薄一层润滑脂 (C 润滑脂)。
难涂润滑脂的地方，请用附带的润滑脂棒进行涂抹。
将 Z 轴上下滑动让润滑脂涂抹均匀，为防止飞散，请擦掉多余的润滑脂。

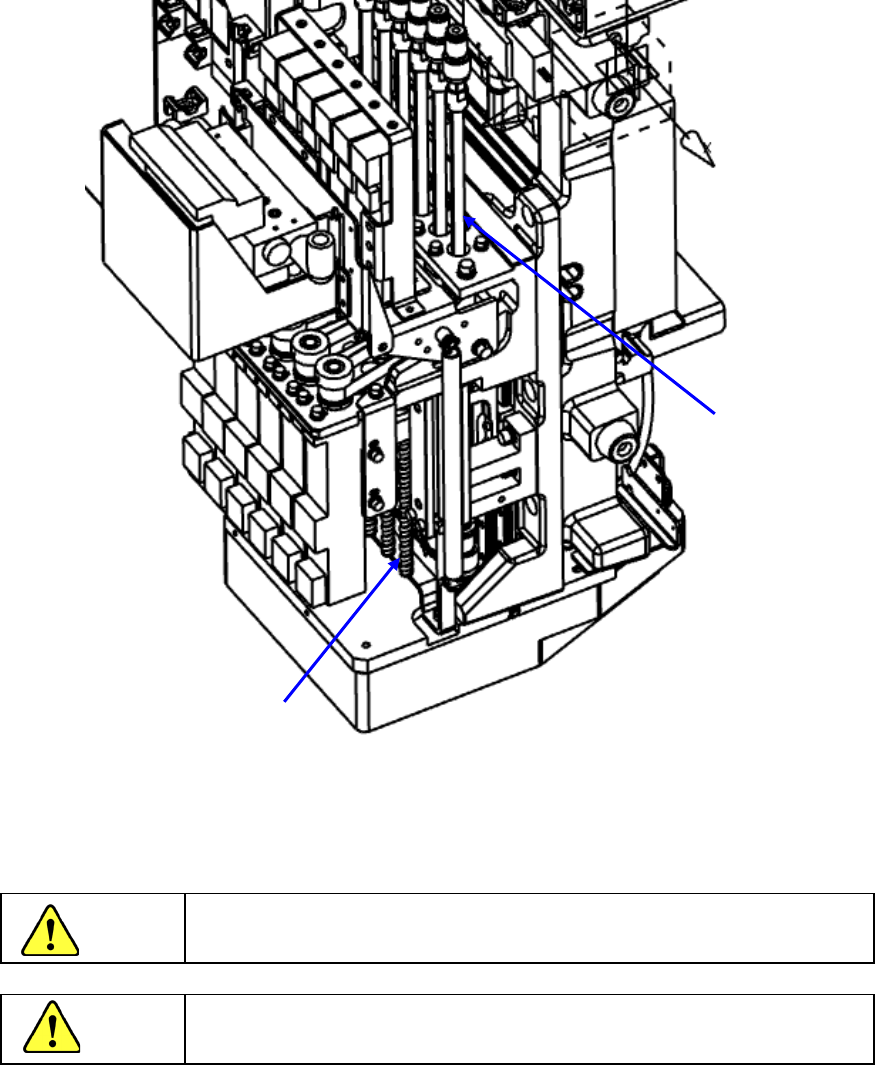

图 5-4-8 润滑脂涂抹位置
①滚珠丝杠
②花键轴
危险
为了防止意外启动造成的事故，请在关闭电源后再进行操作。
注意
请不要涂抹(C 润滑脂)以外的润滑脂。
如果掺合不同的润滑脂，润滑脂会发生分离滴落的现象。
①
②
