操作手册Ⅱ
选择设置项目
选择下面的[设置]菜单，或者从画面左侧的命令按钮列中选择项目后，显示该项目对
应的对话框。
* 正在选择自动校准菜单时，信息栏中不显示命令概要。

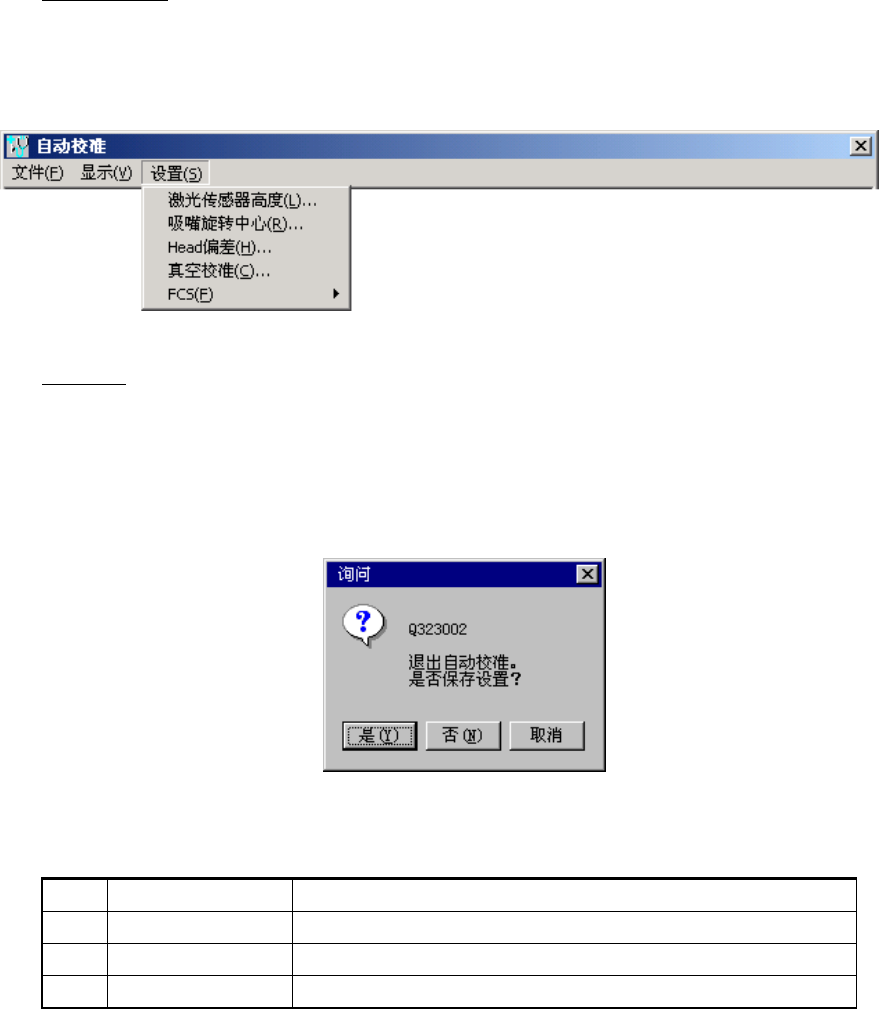

图 4-6-4 设置项目
保存设置
各设置对话框中均设有[确定]和[取消]按钮。
选择[确定]后,测量的值可以保存，但不在此阶段保存。在退出自动校准时，根据对话
框中的选择再决定是否保存。
在菜单栏中选择[文件]→[退出]，或选择命令键的[退出]后，显示下图的保存询问对
话框。选择对话框中[是]时，可保存设置值 (测量值)。
图 4-6-5 退出信息
选择按钮和处理
№
选择按钮
处理
1 是 保存测量值，退出自动校准。
2 否 使测量值无效，退出自动校准。
3 取消 撤消退出命令。
4-140
操作手册Ⅱ
4-6-2 测量
4-6-2-1 激光传感器高度
测量从基板上面观测的激光传感器高度。
选择菜单中的[设置]→[激光传感器高度]，或者单击画面左侧命令栏中的[激光传感器
高度]后，显示如下[激光传感器高度]对话框。

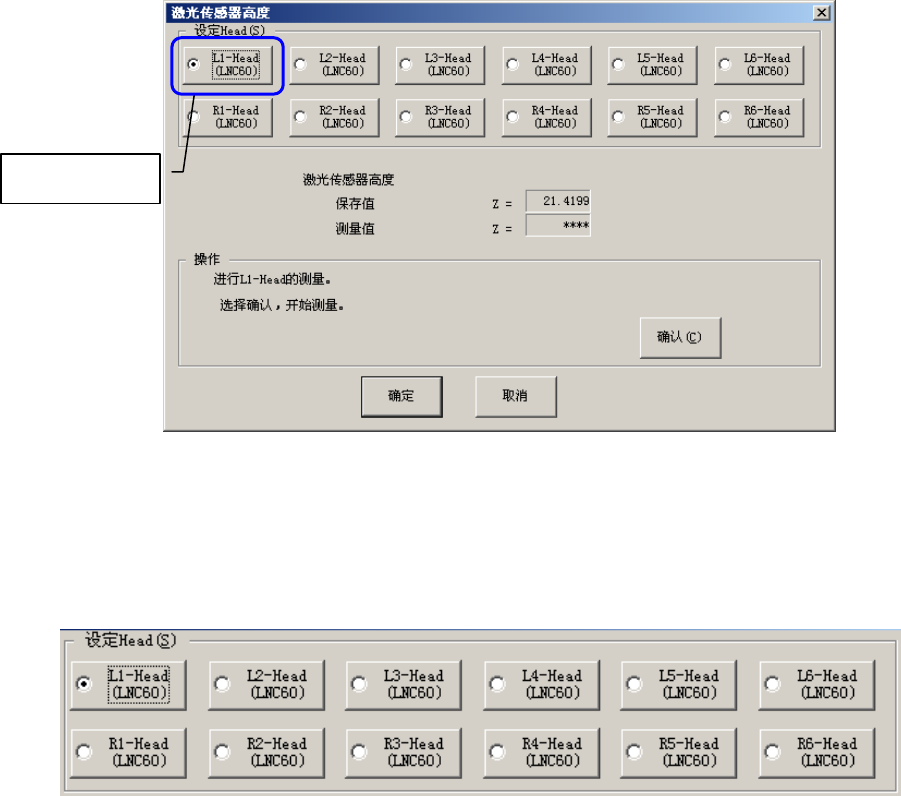

图 4-6-6 [激光传感器高度]对话框
(1) 选择[设定 Head]
选择要测量的贴片头，用单选按钮选择。
注意：在[机器设置]的[使用单元]设置中未选中(不使用)的单元，不能选择。
图 4-6-7 设置贴片头
(2) 测量
对[设定 Head]选择的贴片头，按操作框显示的指示进行测量。
测量后单击[确定]保持测量值（这时不保存）。
单击[取消]时，测量值无效。
选择 L1-Head
4-141
操作手册Ⅱ
操作方法
按照操作框内的指示操作后，自动得到测量值。

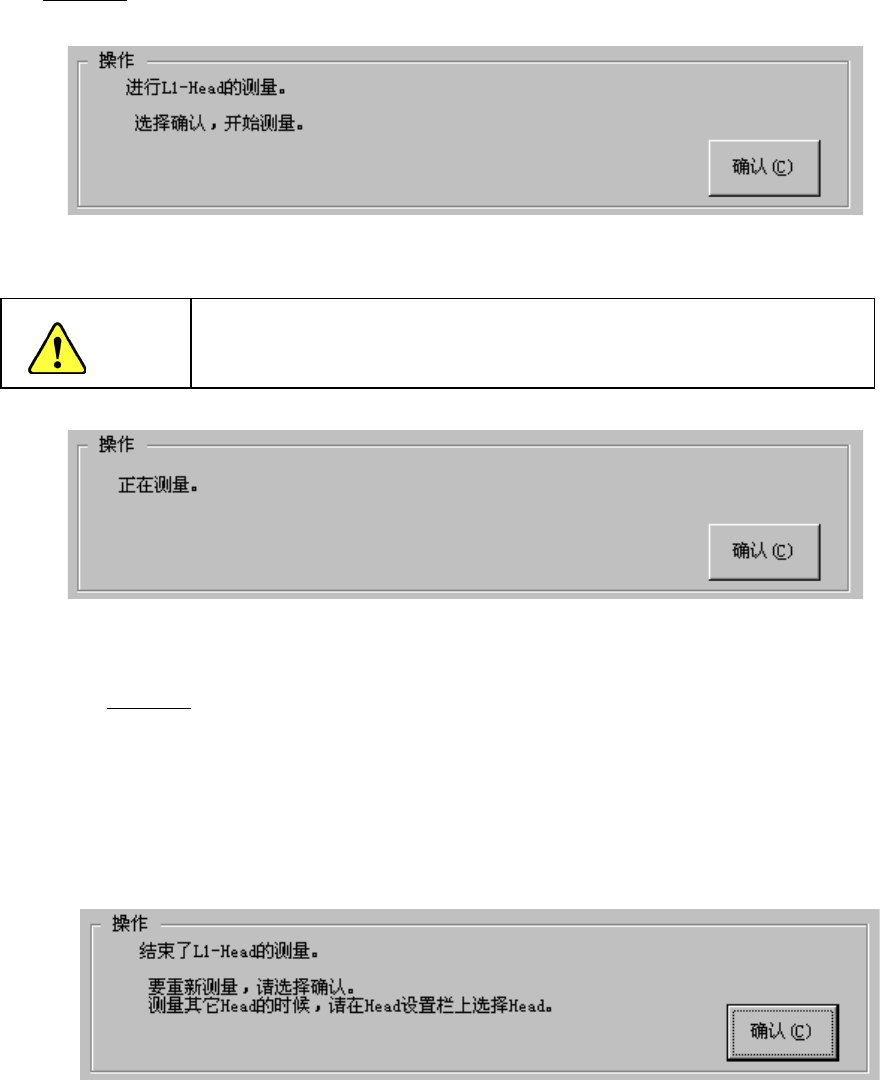

图 4-6-8 确认选择
单击[确认]按钮。安装 500、501、502 或者 503 吸嘴，自动测量激光传感器高度。
单击[确认]后，轴即开始移动。单击「确认」前，请务必确认设备内部没
有正在操作的人。另外，为防止发生人身伤害，设备运行中，切勿将手伸
入装置内部，或将脸和头靠近装置。
图 4-6-9 测量中
运行测量
① 在设置的贴片头上安装 500、501、502 或者 503 吸嘴。
未在 ATC 配置吸嘴时会发生错误。
发生错误时，用[机器设置]的[ATC 吸嘴配置]配置吸嘴。
② 根据激光传感器调整，测量激光传感器高度。
③ 测量结束后，操作框中显示如下图的内容。
图 4-6-10 测量结束
要重复测量时单击[确认]，则显示上一个“测量中”画面。
测量其它贴片头时，要从[设定 Head（S）] 中选择贴片头。贴片头变更后回到初始画面。
结束时请单击[确定]按钮。
警告
4-142
