操作手册Ⅱ
2-9-2 操作选项
在主画面的「选项」/「操作选项」中仅显示与生产相关的项目。
在「生产」画面和「选项」画面中设置具有相同的结果。
详情请参见使用说明书“第 5-2 章 操作选项”。
2-9-3 数据变更
可以对已制作的元件数据的部分数据（元件尺寸、激光高度等）进行修改。
修改数据时不必退出基板生产画面，可在即将要中断生产时，保持继续生产的状态下修改
数据。
要修改[数据变更]中没有准备的项目，则需在结束生产后，在编辑程序中进行修改。请注
意：数据修改后即成为新建生产程序，原有继续生产中的有关数据从下次生产失效。
选择[数据变更]的方法如下。
(1) 在生产开始前的菜单栏中选择[工具]→[数据变更]。
(2) 在重试列表中选择( 当[数据变更] 按钮有效时)。
(3) 在生产中断时，在[吸取位置镜头跟踪中]的对话框中选择。
2-9-4 重试列表显示
重试列表的功能：用于显示和确认生产进行中发生的错误内容，如下图所示。
在生产结束后选择菜单、或在生产中发生错误时可显示未贴片列表、供应设备信息。

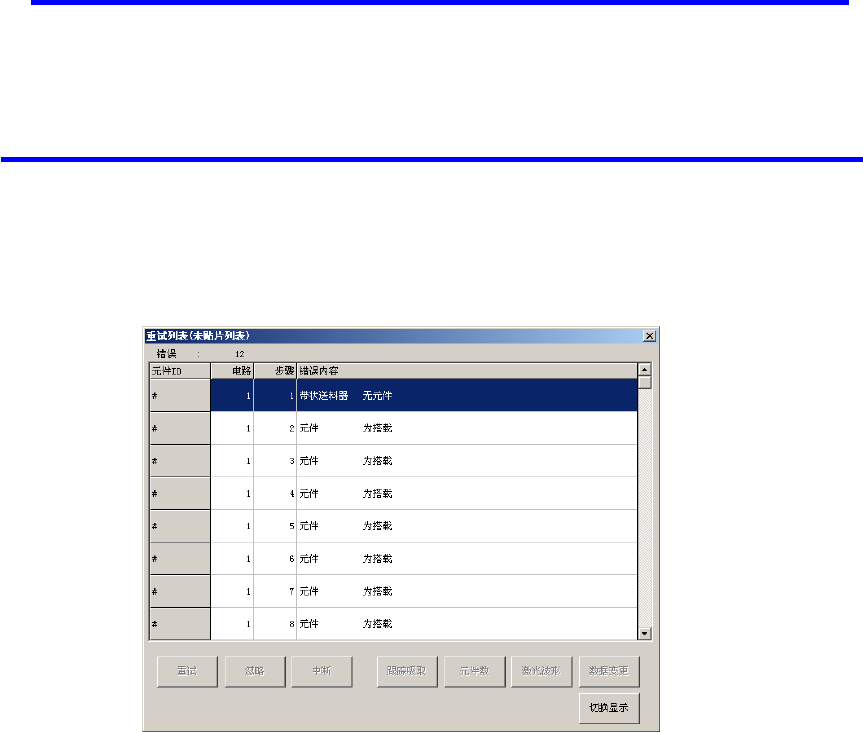

图 2-9-2 重试列表 (例：生产后未贴片列表)
2-55
操作手册Ⅱ

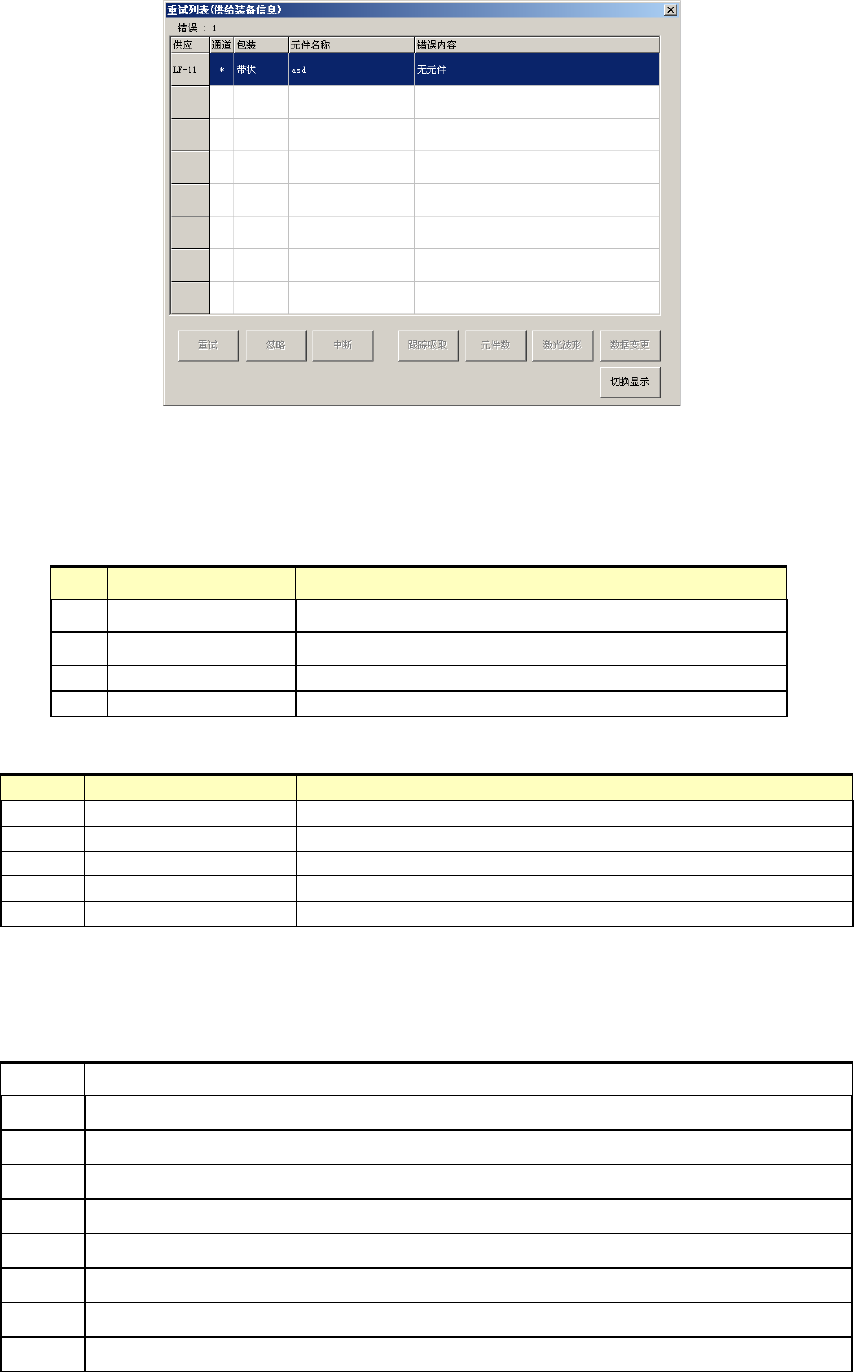

图 2-9-3 重试列表 (例：生产中供应设备信息)
各种重试列表显示内容如下所示。
2-9-4-1 未贴片列表
NO.
显示项目
内容
１ 元件 ID 未能贴片的贴片数据的元件 ID
２
电路 未能贴片的电路号
３
步骤
未能贴片的贴片步骤
４
错误内容
未能贴片的原因
错误内容（大分类）
NO.
显示
发生错误的主要原因
１
标记识别
因基准领域标记识别失败而未能贴片。
3
LA 识别
因元件 LA 识别失败而未能贴片。
4
元件
因异类元件等元件异常而未能贴片。
5
供应设备种类
因送料器等供应设备异常而未能贴片。
7
设置
因设置等设定不匹配而未能贴片。
详细说明
按错误原因分类，设置了各种错误因素的说明，内容如下。
① LA 识别
值
错误显示内容
64 用完元件
67 测量旋转结束前由于超时测量被中断
70 固件检测出不应发生的状态
74 在边缘数据内检测出不正确的宽度
78 发生指定了 2000 微米以下的小窗口的错误
79 检查出窗口阻塞状态错误
80 检查出左端窗口阻塞错误
81 检查出右端窗口阻塞错误
2-56
操作手册Ⅱ
值
错误显示内容
82 检查出左右双方的窗口阻塞错误
93 发生因元件很小，确定元件宽度的角度无法确定的错误
98 从测量结果未检测出元件的形状
99 检测出处理超出错误
103 影像确认时检测出亮度过低的错误
104 检测出确认影像范围界限的设置不正确的错误
105 影像确认失败
106 检测出规定外的错误级别
107 异步命令的发送失败。
108 SWEEP 识别处理未结束。
109 执行 SWEEP 过程中试图以其他的参数进行 ONCE 或图像检查。
110 执行 SWEEP 过程中试图以其他的参数进行 ONCE 或图像检查。
111 执行 SWEEP 过程中试图进行固件升级。
112 不是在执行 SWEEP 过程中，而试图解除执行状态。
113 由于其他原因测量异常结束。
114 检测出编码器错误。
