操作手册Ⅱ 3-8-2-3 确认分开贴片数据 通过优化，显示已分配的贴片数据。 请从菜单中选择“优化” / “分开贴 片数据” 。 图 3-8-3 选择 分 开贴 片数据菜单 ● 本菜单在未进行优化时 ( 分配文 件不存在 ) ，或在优化后变更 过生产程序时，不能 选择。 显示如下的分开贴片数据画面。 图 3-8-4 分开贴片 数据显示例 ●优化顺序显示的时候，粗横线表示在 1 次吸取贴片的周期动作中被配对的数据 的区分。 3-76
操作手册Ⅱ
3-8-2 执行优化
3-8-2-1 执行优化

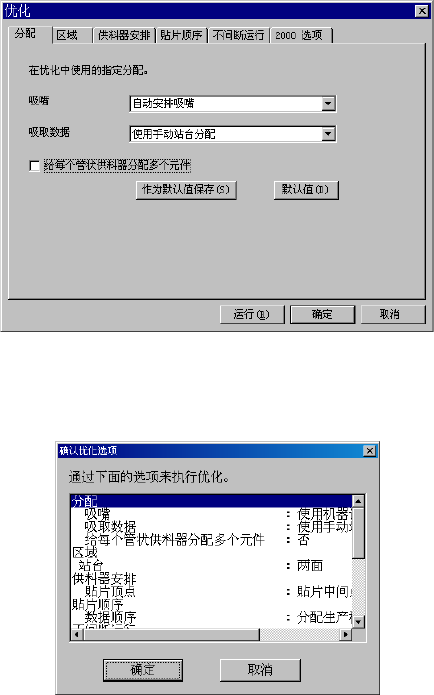

1) 在优化条件设置画面中，按下“运行”按钮，即可开始优化处理。
2) 显示“确认优化选项画面”。
单击“确定”后，进行优化。
3-8-2-2 文件保存
新建程序时，从优化条件设置画面中单击“执行”按钮，显示“另存为”画面。请指定文件名
并进行保存。
3-75
操作手册Ⅱ
3-8-2-3 确认分开贴片数据
通过优化，显示已分配的贴片数据。
请从菜单中选择“优化”/“分开贴片数据”。

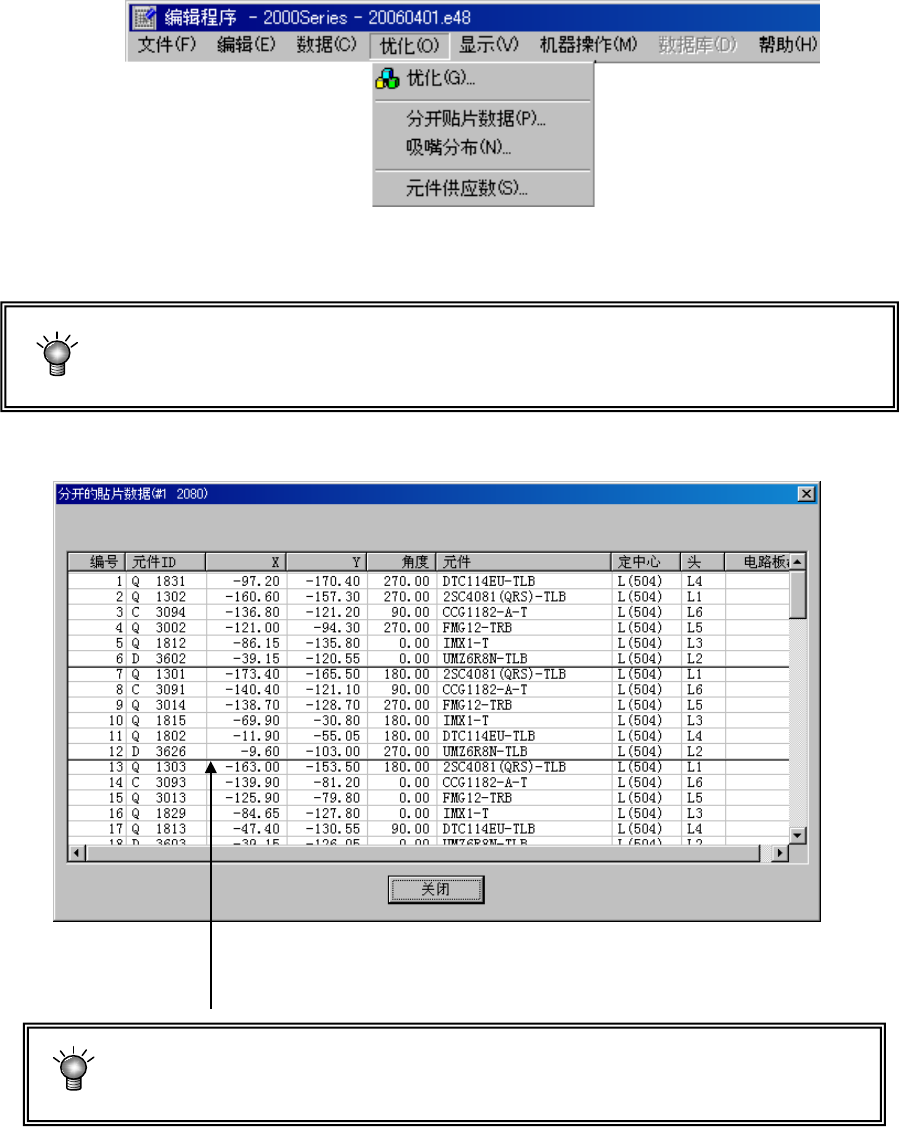

图 3-8-3 选择分开贴片数据菜单
● 本菜单在未进行优化时(分配文件不存在)，或在优化后变更过生产程序时，不能
选择。
显示如下的分开贴片数据画面。
图 3-8-4 分开贴片数据显示例
●优化顺序显示的时候，粗横线表示在 1 次吸取贴片的周期动作中被配对的数据
的区分。
3-76
操作手册Ⅱ
3-8-2-4 吸嘴分布
显示在各站点优化配置的吸嘴。
用优化条件将吸嘴配置指定为“自动配置”时，请在此确认配置结果，并将吸嘴配置和机器设置为
相同的配置。
请从菜单中选择“优化”/“吸嘴分布”。

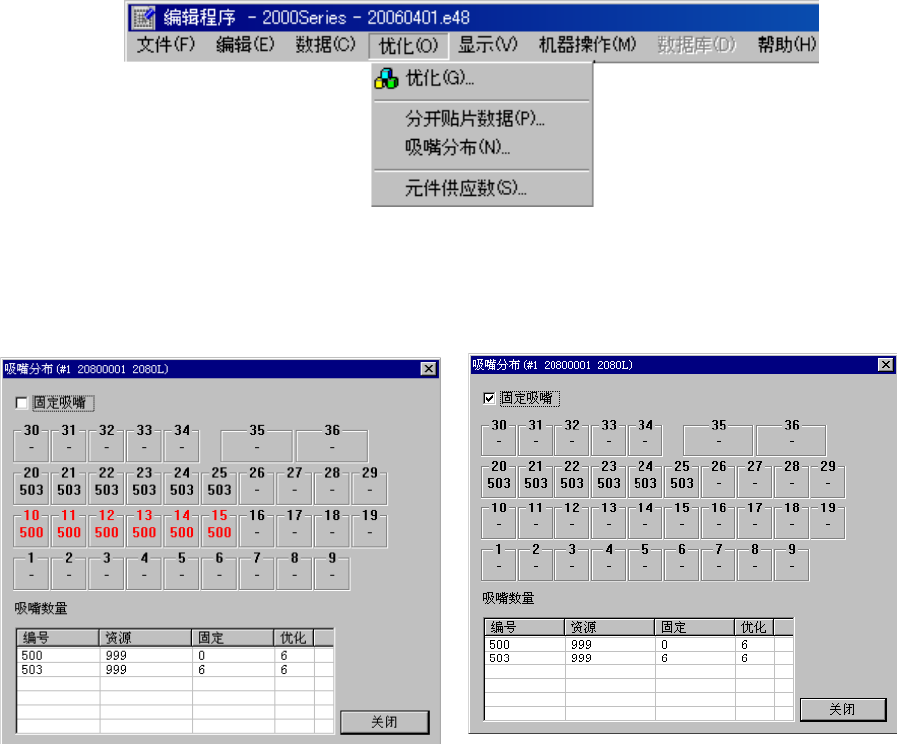

图 3-8-5 选择吸嘴分布
显示下图的吸嘴分布画面。
＜吸嘴分布显示例（在“固定吸嘴”项目上，选中和不选中时的示例）＞
●
ATC 显示的红字吸嘴编号：
表示优化输出的吸嘴。
●
ATC 显示的黑字吸嘴编号：
表示机器设置的固定吸嘴。
●
“固定吸嘴”（只限于固定吸嘴）复选框：
未勾选时显示优化输出后的 ATC 吸嘴配置，
勾选时显示 “机器设置”时设置的固定吸嘴配置。
●吸嘴数量 ：目前未使用“资源”。
“优化”是优化输出的吸嘴数，“固定”是在机器设置中所设置的固定吸嘴数。
3-77
