操作手册Ⅱ
6.
对准生产基板的外形 X方向尺寸,调整挡块位置。
.
2-6-14 整停止挡块位置向
7.
把定心销(基准针/从动针)导向块拧紧。
8.
[关闭]OFF[基板察觉档销]
9.
[打开](ON)[停止挡块]
10.
用生产基板顶住停止挡块
拧松停止挡块根部的(1 根)螺丝,用手把基板与停止挡块接触部位在 Y 方向移动稍许,
使之大体上位于生产基板 Y 向的中央,调整后把它固定好。如中央位置上有缺口等而不稳
定时,要调整到稳定位置
为避免造成故障,请勿调整传感器电位。
11.
配置支撑销
根据生产基板的要求配置支撑台上的支撑销对于贴片精度要求高的 QFP 等元件,需要
在元件下面配置支撑销,以便提高精度。
①拧松调整停止挡块
旋转调整柄进行调整,使生
产基板的外形X方向尺寸与上图
的刻度一致。
拧紧调整停止挡块
停止挡块
螺丝
注意
2-26
操作手册Ⅱ
12.
调整完成后,按下[传送个别控制] 画面的 [关闭]退出个别控制。
13.
在简易准备画面中选择「传送」-「外形基准位置」

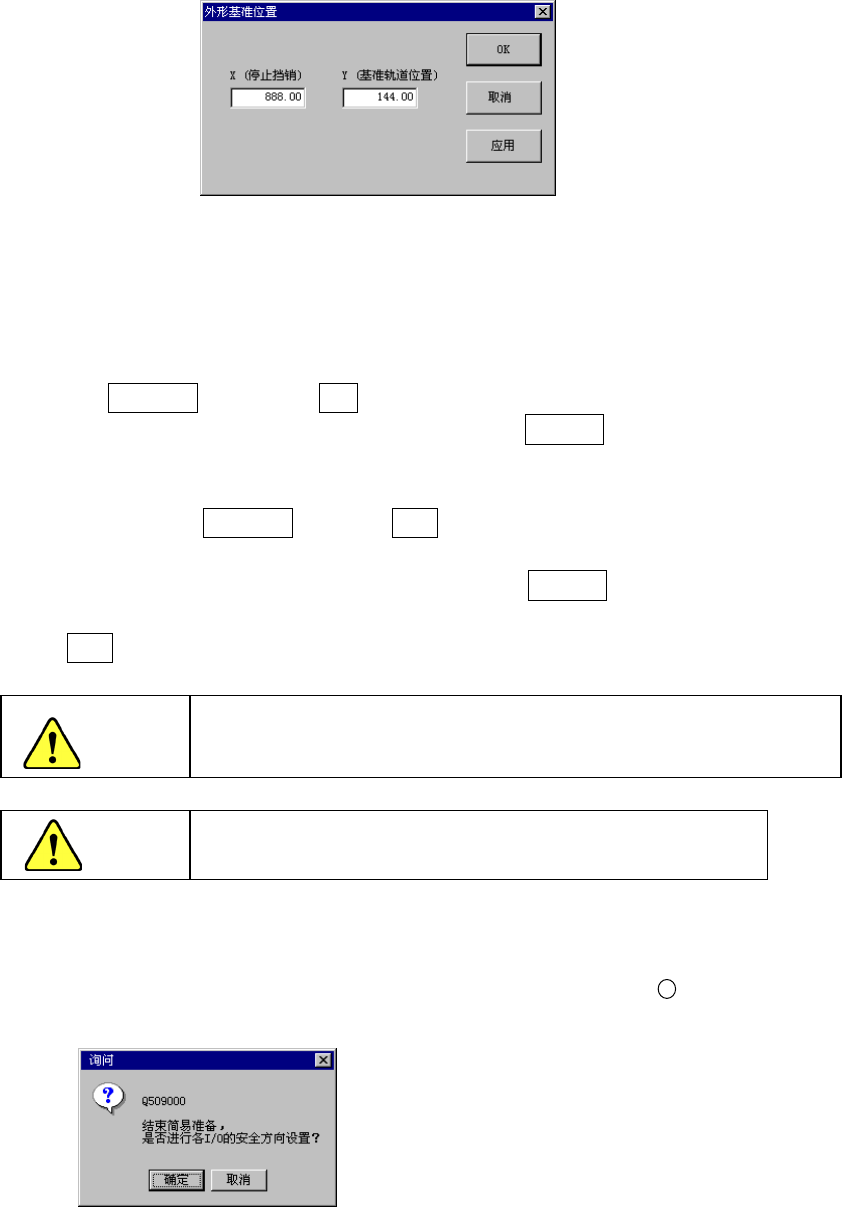

2-6-15 外形基准位置的设置画面
14.
设置外形基准位置。
生产基板顶住停止挡块
“外形基准的位置设置画面”上,把光标移到 X(停止挡销坐标显示位置,
HOD CAMERA 键之后再按 F2 ,使 OCC 镜头移动到当前设置的外形基准位置。
看着 HOD 画面,移动十字光标对准基板端面,按下 ENTER ,使 X 更新为确定的
坐标。
再把光标移动到“外形基准的位置设置画面”的“Y(基准轨道位置)”的坐标显示位
置,先按下 HOD CAMERA 键,再按 F2 键,使右 OCC
镜头移动到当前设置的外形
基准位置。
看着 HOD 画面,移动十字光标,对准基板端面,按下 ENTER 键,使 Y
更新为确定的
坐标。
按下 OK 键,结束“外形基准的位置设置画面”回到简易准备画面。
在机器设置里,也可进行本项设置。(参见第 4-4 机器设置)
外形基准位置是程序数据的基板坐标原点(基准位置)因此,停止挡
块位置调整后必须重新设置。
机器运行时,切勿把手或头伸入装置内部。
15.
中心传送带上有基板时,请将其取出。
16.
按下简易准备画面右下的 [确定] 按钮后,显示下列询问画面
通常选 [确定]
*1
退出简易准备画面。
*
[确定] 退出时,要把调整时运作的停止挡块和基板察觉档销 恢复到系统初
始化状态。
2-6-16 简易准备结束确认画面
22
注意
注意
2-27
操作手册Ⅱ
2-6-4-2 销基准的调整方法(选项)
定心销上有
基准针和从动针
,基板停止侧的销是基准针。
基准针和从动针的调整方法相同,基准针调整后要重新设置[机器设置](参见『第 4-4 机器
设置』的相关说明)
通常的基板从基板端点到基准针中心的距离 XY 都是 5mm这种情况下只在 X
方向移动从动针进行调整。
<步骤>
调整步骤的
1
6
与前面所述外形基准的调整方法相同。只是,步骤
4
要向上设置定心销
。下面,讲解销基准的调整方法 (外形基准的调整方法 1 6 内容从略)
1. [基板察觉档销] 关闭
2. 把停止挡块(S) 打开
3. 用生产基板顶住停止挡块
调整方法请参见 2-6-4-1 外形基准的调整方法步骤
10
4. 把基板侧的孔与定心销对准。
如对不准,请再调整停止挡块。
●测量基板的孔间距离,把基准针与从动针间设置为同等距离,则容易对准。
●要移动基准针的时候,停止挡块和基板之间设0.5mm的空隙。空隙过小,
板有时不能安装平稳。
5. 进行定心销的微调整,使其能稳准地进入基板孔。
一边切换[支撑台] 打开/关闭,一边进行调整。
●上升支撑台后,销仍够不着基板孔时
①确认定心销已上升,如下降则请升高定心销。(参见 2-6-4-1
4.
②确认[个别控制][移动目标坐标]设置值是否正确。
定心销的位置调整结束后,请在移动目标坐标输入- 基板厚度”(基板厚
度为 1mm 时,设置“-1mm”)。
6. 固定定心销
7. 配置支撑销
根据生产基板的要求配置支撑台上的支撑销。在 QFP 等的贴片精度有较高要求的元件
下配置支撑销,可提高精度。
8. 调整完成后,按下个别控制传送画面的[关闭],结束个别控制。
