操作手册Ⅱ
(12) Y 台
将 Y 台移向选择的位置。
可向标准位置移动或向任意坐标移动。
标准位置，有可传送位置及准备位置（前、后）。

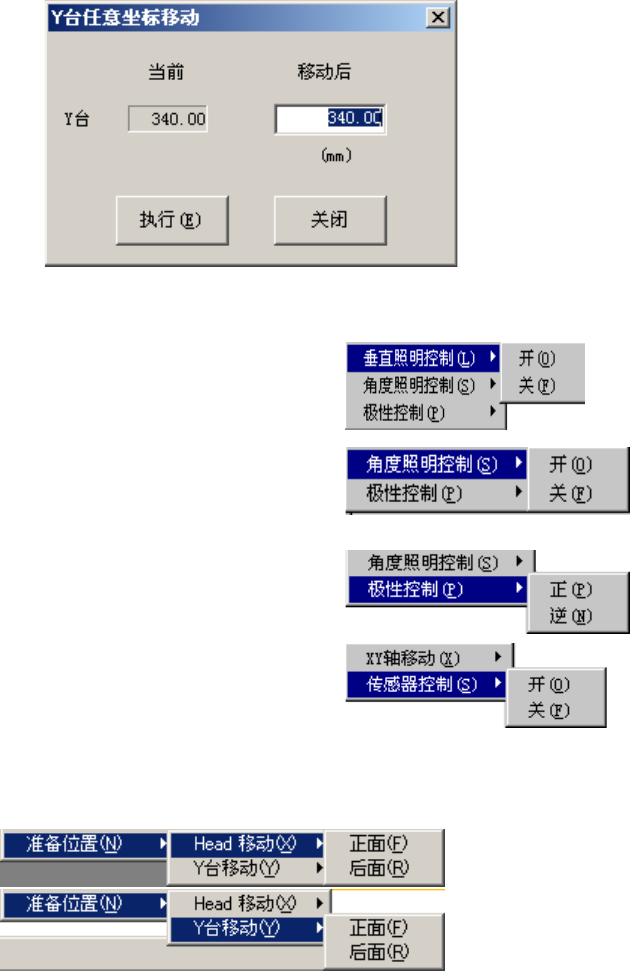

向任意坐标移动时，会显示如下 Y 台任意坐标移动对话框。
输入移动目标位置坐标后，选择[执行]按钮或按[F3]键，即可开始移动。
可以输入的任意坐标的坐标范围是 -350～667。
图4-4-8 Y台任意坐标移动对话框
(13) 垂直照明控制
切换 OCC 垂直照明开、关。
(14) 角度照明控制
切换 OCC 角度照明开、关。
(15) 极性控制
切换 OCC 极性控制的正（P）、逆（N）。
(16) 传感器控制
切换选择传感器开、关。
（17） 准备位置
可以向所选择的准备位置移动贴片头或 Y 台。
4-56
操作手册Ⅱ
4-4-4 菜单
4-4-4-1 文件
在菜单栏上选择[文件]，显示以下的命令。
图4-4-9 文件菜单
4-4-4-1-1 注册吸嘴一览
选择菜单栏上的[文件]-[注册吸嘴一览]之后，会显示以下的已注册吸嘴一览对话框。
图 4-4-10 已注册的吸嘴号一览对话框
• 在左边的列表框里，显示现已注册的吸嘴信息的吸嘴号码一览表。特别定货吸嘴未注册时，只
显示标准吸嘴（500～509）。
• 左栏是吸嘴号码一览表，右侧为各吸嘴号的信息栏。选择左栏某号吸嘴号码后，右栏显示与之
相对应的吸嘴信息。
• 右栏左半部为[设计值]，右半部为[机器参数信息]，各自与读取吸嘴信息时的软盘文件（NZL*.
INI）里的项目名完全对应。
4-57
操作手册Ⅱ
吸嘴信息编辑功能
步骤 1
激活吸嘴信息窗口（所在的行高亮显示），按 [F3]键或[F4]键，即可编辑该行的设计值信息、
机器参数信息数据。另外，用鼠标双击数据列，也可进行编辑。但是，吸嘴号码（Nzl No）及
非编辑领域（无数据显示的数据列）不能进行编辑。
步骤 2
编辑后按[Enter]键，以更新画面上的数据。按下[Enter]键出现参数错误时，则会显示编
辑前的数据。编辑时用鼠标单击吸嘴信息窗口，或用鼠标单击垂直滚动条使之滚动，可取消编
辑操作。
步骤 3
编辑后，对话框上会出现取消按钮。单击[取消]按钮时，所编辑的全部内容即被作废。单
击[确定]按钮后，若输入范围有错误，该编辑内容也会被作废。
特殊键操作：
吸嘴信息窗口为激活状态（所在行高亮显示）时，按［Ctrl］ + ［ ↓ ］、［ Ctrl］ + ［↑］
键，可以变更吸嘴编号一览里的选择位置。这时，所选择的吸嘴编号的吸嘴信息为激活状态。
保存吸嘴数据：
编辑吸嘴信息之后，按[确定]结束，退出机器设置时不会显示确认数据保存的提示，但编
辑数据将被自动保存。
请绝对不要更改此内容。
若更改会发生贴片不良等情况。
必须更改设置时，请和本公司技术人员联系。
注意
4-58
