操作手册Ⅱ 4-2-2 - 3 设置生产的功能选项 单击［生产（功能） ］标签后，会显示设置生产功能选项对话框。 图 4-2- 3 设置生产功 能选项 各选项的详细内容如下表。 表 4-2- 4 生产功能选 项设置项目和详细内容 No. 项目 内容 状态 动作以及详细内容 1 校正吸取位置 设置执行吸取位置校正。 根据定心的结果校正吸取位置。 忽略元件数据的 [ 吸取位置校准 ] 设置， 不进行校正。 2 贴片以后，检查元件释放 设置元…
操作手册Ⅱ
No.
项目
内容
状态
动作以及详细内容

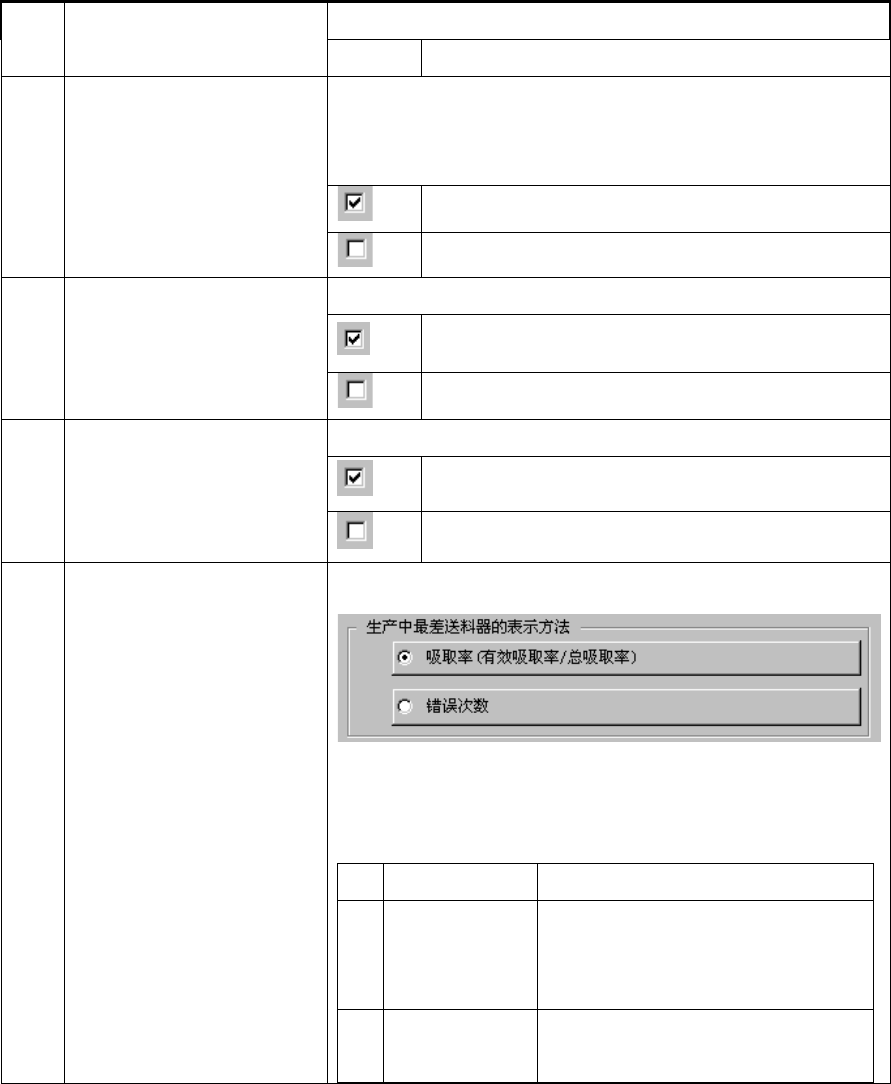

8
不是继续生产时，缺省为「搬
入基板后生产」
在显示的[生产开始前处理]对话框上，不是继续生产，而是可
以进行「搬入基板后生产」、还是「运行重夹后生产」的初始选
择时，设置默认值。
选择「搬入基板后生产」。
选择「运行重夹后生产」。
9
生产画面中显示总吸取率和
总贴片率。
用勾选设置在生产实行画面中显示[总吸取率]和[总贴片率]。
显示[总吸取率]和[总贴片率]。
不显示[总吸取率]和[总贴片率]。
10 生产中显示设备画面
设置生产中显示的画面。
显示生产设备状态画面。
显示生产状态画面。
11
生产中最差送料器的表示方
法
指定在生产中最差送料器的表示方法。
生产中最差送料器的表示方法
生产中最差送料器的表示方法选项和概要
No 选项 概要
1
吸取率（有效吸
取率／总吸取
率）
从有效吸取数／总吸取数求得吸取
率，显示最差的三个送料器。
2 错误次数
从吸取错误的总数中显示最差的三
个送料器。
4-14
操作手册Ⅱ
4-2-2-3 设置生产的功能选项

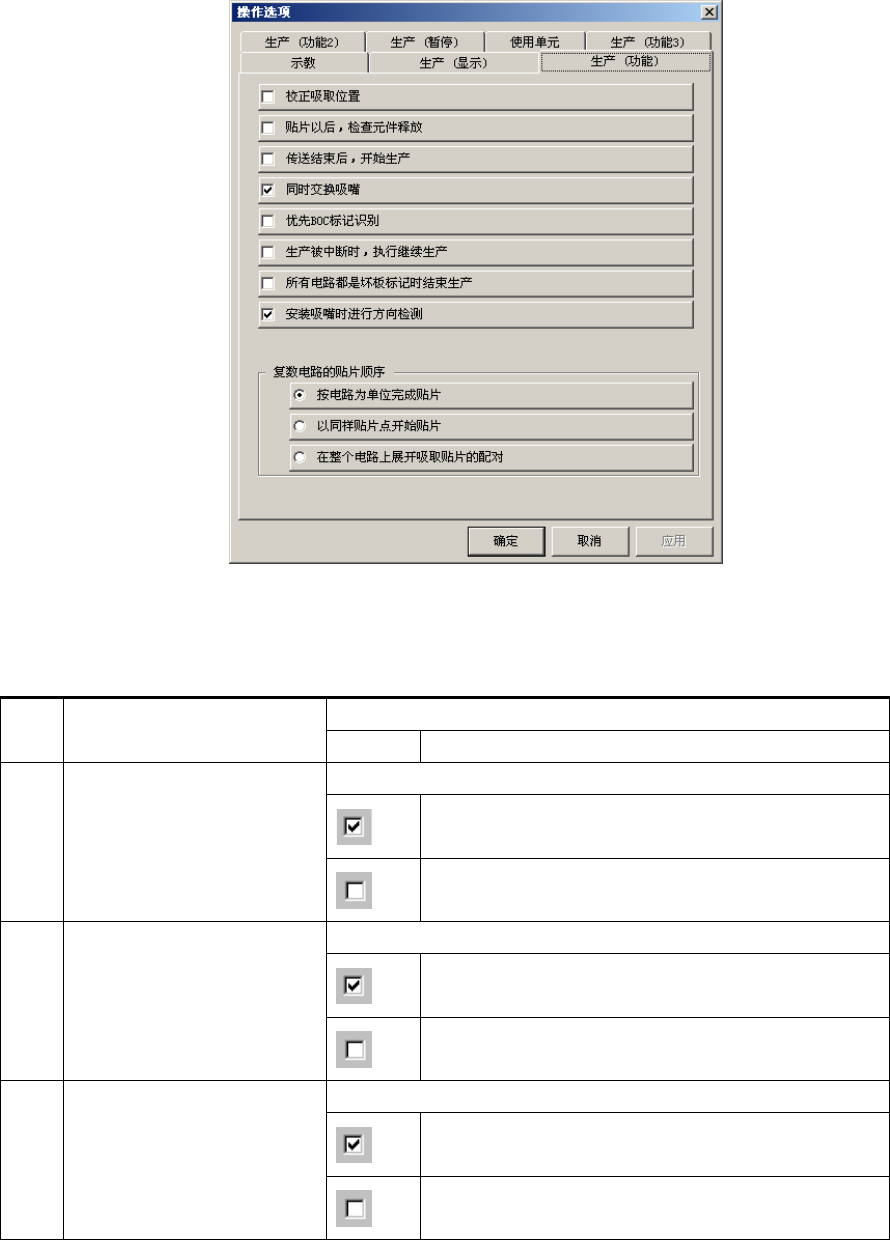

单击［生产（功能）］标签后，会显示设置生产功能选项对话框。
图 4-2-3 设置生产功能选项
各选项的详细内容如下表。
表 4-2-4 生产功能选项设置项目和详细内容
No.
项目
内容
状态
动作以及详细内容
1 校正吸取位置
设置执行吸取位置校正。
根据定心的结果校正吸取位置。
忽略元件数据的[吸取位置校准]
设置，不进行校正。
2 贴片以后，检查元件释放
设置元件贴片时是否确认元件的吸嘴脱离状况。
元件贴装后 Z 轴上升时，用激光确认元件没有留在
吸嘴上。
忽略元件数据的[元件释放确认]的设置，不进行确
认。
3 传送结束后，再进行生产
设置运行生产时的传送等待。
等待完成夹紧基板后再进入生产动作。
在夹紧基板完成前即开始生产动作。
4-15
操作手册Ⅱ

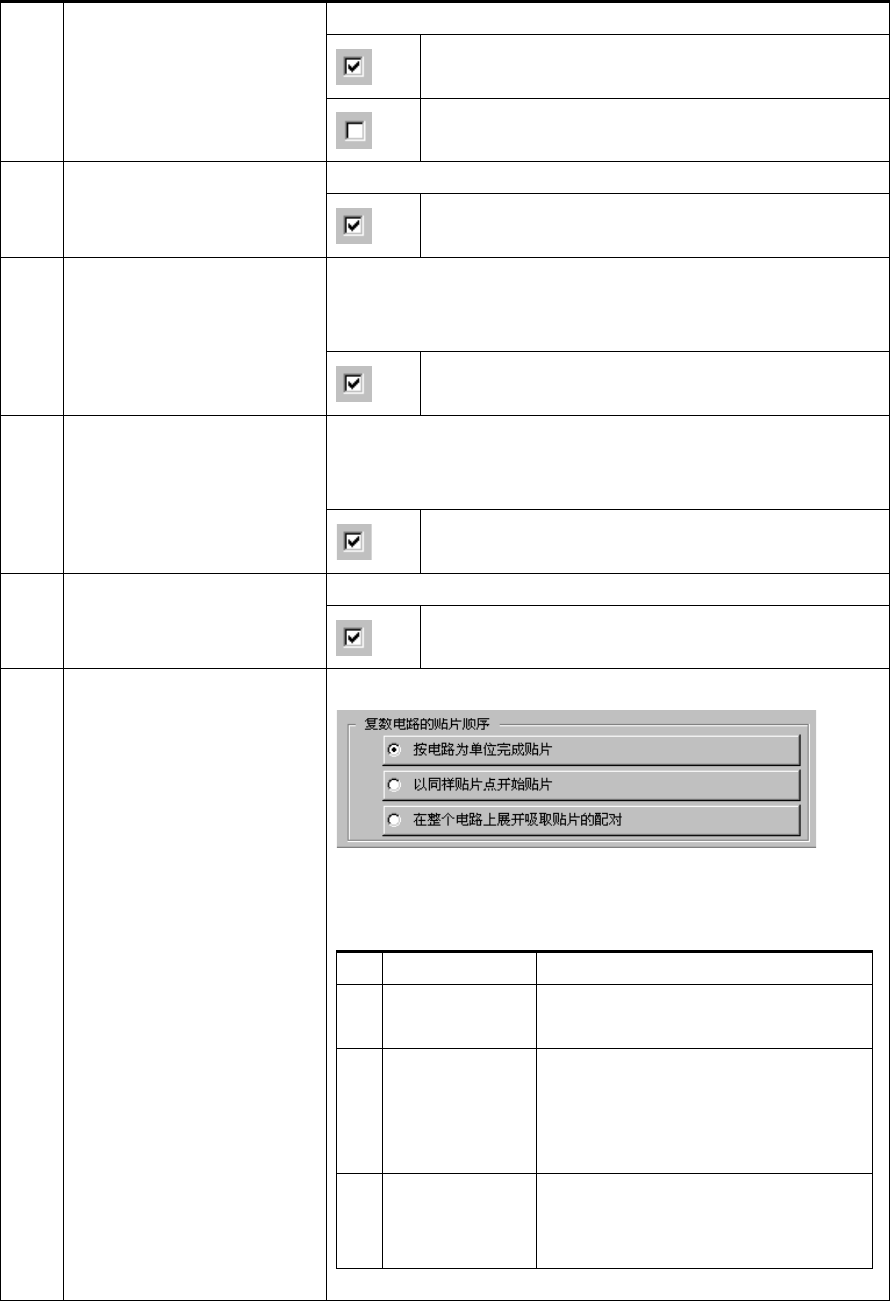

4 同时交换吸嘴
设置同时交换吸嘴。
实行同时交换。
不实行同时交换吸嘴。
5 优先 BOC 标记识别
设置优先识别 BOC 标记。
在识别坏板标记前先识别 BOC 标记。
6
生产被中断时，执行继续生
产
生产异常终止时（发生异步现象、生产异常终止），无条件地生
成继续生产文件。
继续生产的操作步骤请参见[继续生产] 。
生产中断时生成继续生产文件。
7
所有电路都是坏板标记时结
束生产
当生产动作过程中，在所有电路里检测出了坏板标记时，生产
动作即异常结束，中断生产。此时，请手动将基板从传送通道
上取出。
在所有电路里检测出了坏板标记时，生产动作即异
常结束。
8 安装吸嘴时进行方向检测
设置安装吸嘴时执行方向测定。
安装吸嘴时测定吸嘴的装配方向，元件吸取、识别、
贴片时进行装配吸嘴角度的角度校正。
9 复数电路的贴片顺序
指定要使用的、贴片顺序。
多电路的贴片顺序
多电路的贴片顺序选项和概要
No 选项 概要
1
按电路为单位
完成贴片
在矩阵或者非矩阵上，以每个电路为
单位顺序贴片。
2
以同样贴片点
开始贴片
按贴片数据的顺序号，把第 1 个元件
贴在各电路上，接下来把第 2 个元件
贴在各电路上，按照贴片数据的顺序
号在各电路贴片。
3
在整个电路上
展开吸取贴片
的配对
对(吸嘴数)可同时吸取的元件进行
配对，在各电路贴片，以对为单位在
各电路贴片。
