操作手册Ⅱ
4-4-4-3-5 HLC 连接
在菜单栏中选择[设置各组]－[HLC 连接]之后，会显示如下的[HLC 连接]对话框。
图 4-4-29 HLC连接对话框
(1) 设置项目
在[HLC 连接]对话框中的设置项目如下表。
表4-4-24 设置项目
No. 项目 设置的内容
1 HLC 连接 当通用机、芯片机、粘接剂点胶机等多台设备与 HLC 连接，组成
HLC 多站台（多工位）生产线时，设置本设备与 HLC 的连接。
2 IP 地址 在各站台上设置 IP 地址，以连接 HLC 与各站台（工位）的网络。
* 请按照网络管理员的指示设置 IP 地址号码。
(2) 设置方法
① HLC 连接
• 用单选按钮设置与HLC [连接]或[不连接]。
(默认值：[不连接])
② 连接方法（IP 地址）
• IP地址的各方框内的设置值为0～255。不同的站台（工位）不能设置相同的值。也不能把全部
项设置为0。
• IP 地址将成为HLC的固定值。
• 在“HLC连接”中选择“连接”后，请在IP地址的每个方框内设置0～255范围内的值。输入值超
出此设置范围时，将无法退出对话框。
4-79
操作手册Ⅱ
4-4-4-3-6 基板传送

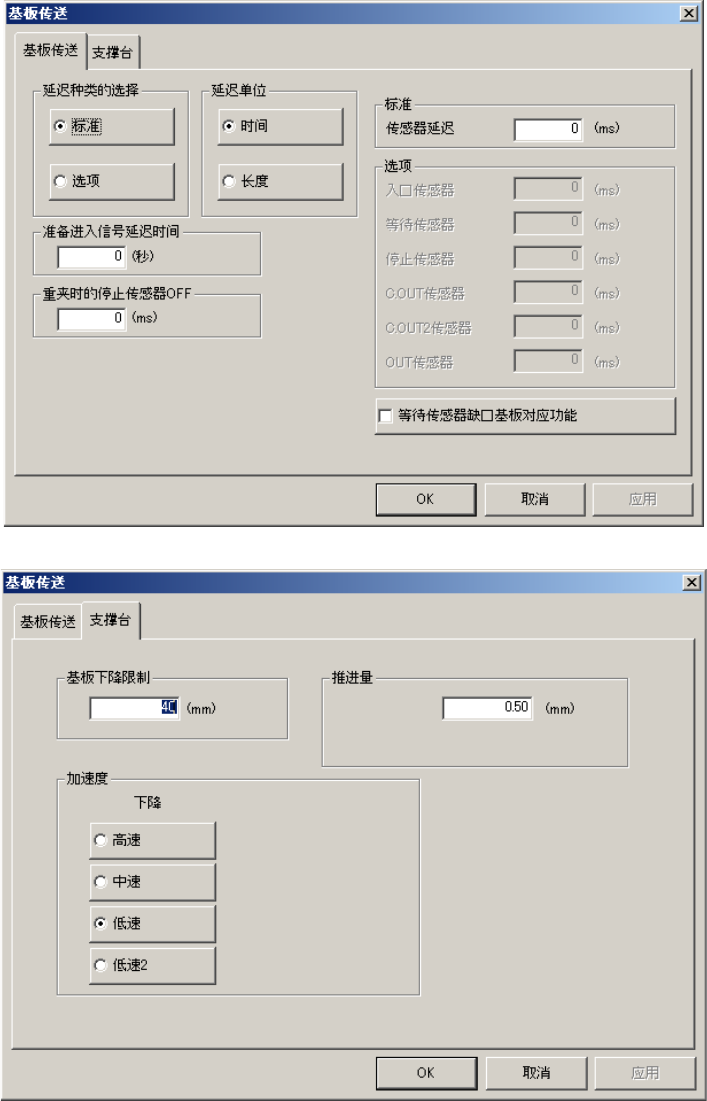

选择菜单栏的[设置各组]-[基板传送]后，显示如下图的设置[基板传送]对话框。
选择[基板传送]标签后，显示图 4-4-30 设置基板传送对话框。另外，选择支撑台标签后，
会显示图 4-4-31 设置支撑台对话框。
图 4-4-30 设置基板传送对话框
图 4-4-31 设置支撑台对话框
4-80
