操作手册Ⅱ
4-6-2-2 吸嘴旋转中心
用激光测量吸嘴旋转中心。
选择菜单中的[设置]→[吸嘴旋转中心]，或者在画面左侧的命令按钮栏中单击[吸嘴旋
转中心]后，显示如下[吸嘴旋转中心]对话框。

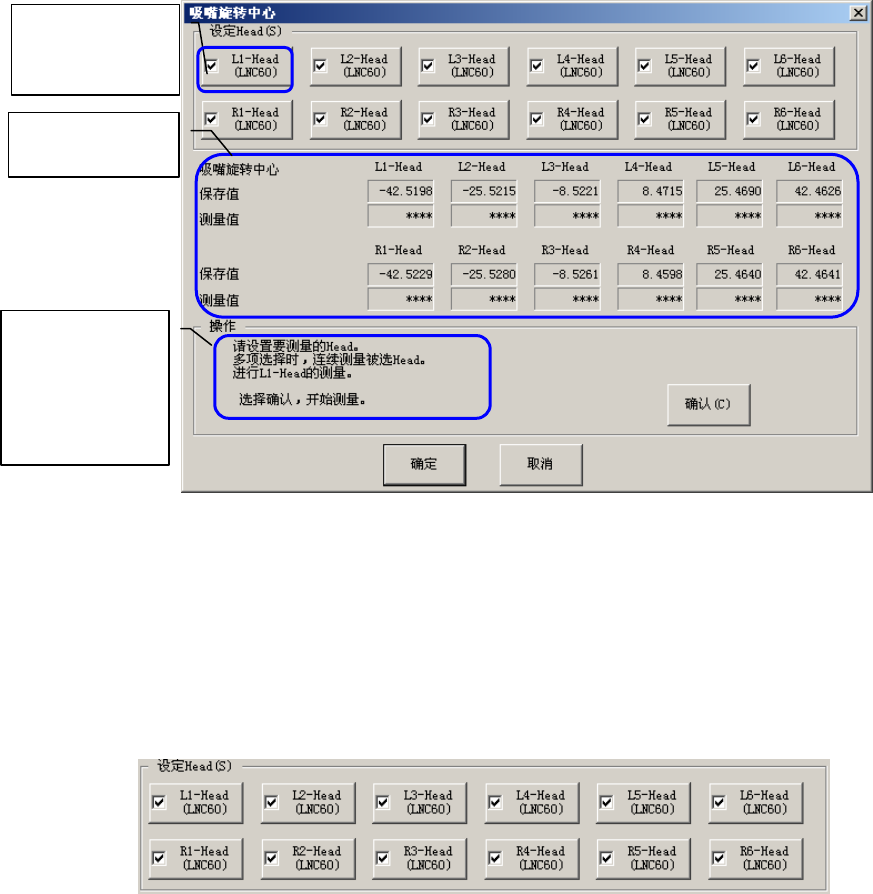

图 4-6-11 [吸嘴旋转中心] 对话框
（1）选择[设定 Head]
从复选框中选择要测量的贴片头。
注意：在[机器设置]的[使用单元]设置中未选中(不使用)的单元，不能选择。
从复选框中选择。选中多个项目时，可进行连续测量。
图 4-6-12 设定贴片头
(2) 测量
对[设定 Head]选择的贴片头，按操作框显示的指示进行测量。
测量后单击[确定]，保持测量值（这时不被保存）。
单击[取消]，则测量值无效。
选择 L1-Head
（贴片头）
显示全部贴片头
显示操作、运行内
容（选择对应多个
贴片头）
4-143
操作手册Ⅱ
操作方法
按照操作框内的指示操作，自动得到测量值。
单击[确认] 按钮。安装 502 或者 503 吸嘴，自动测量吸嘴旋转中心。
选中了多个贴片头时，可进行连续测量。

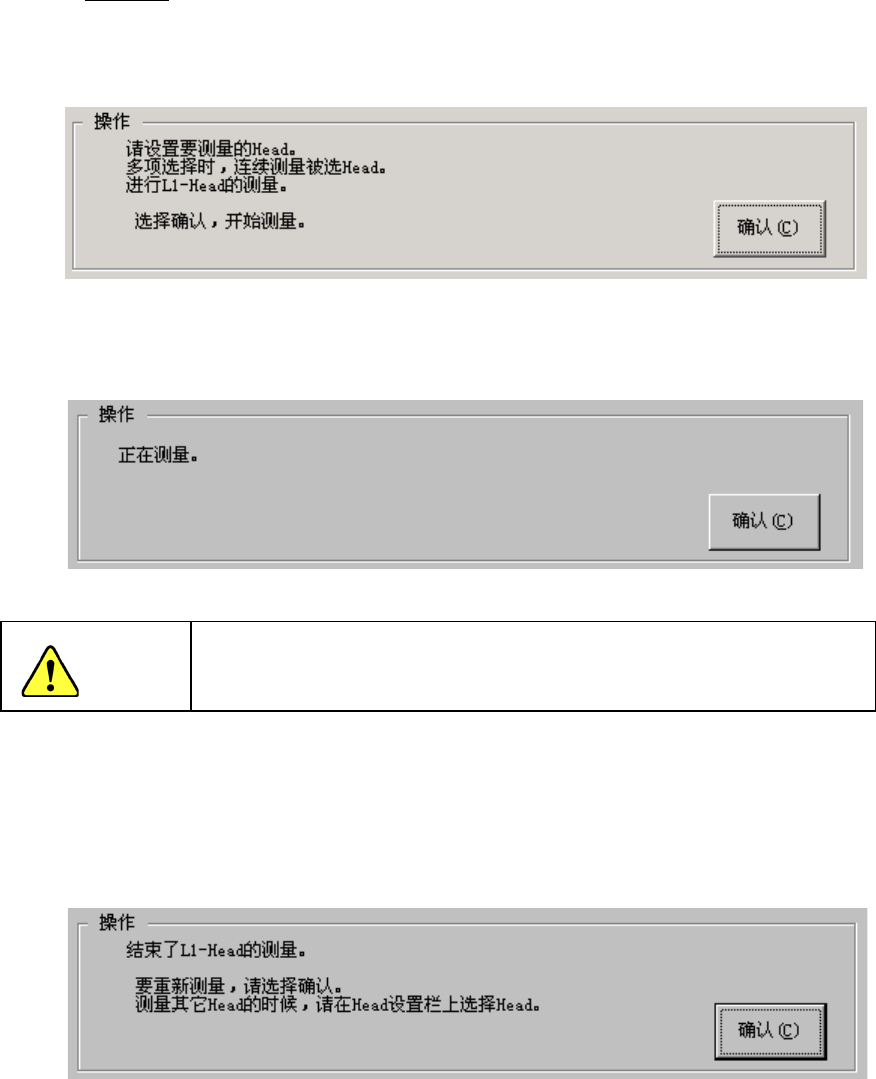

图 4-6-13 确认选择
单击[确认(C)]按钮。用选择的贴片头，取得吸嘴旋转中心参数。
图 4-6-14 测量中
单击[确认]后，轴即开始移动。单击「确认」前，请务必确认设备内部没
有正在操作的人。另外，为防止发生人身伤害，在设备运行中，切勿将手
伸入装置内部，或将脸和头靠近装置。
① 将 502、503 号吸嘴安装到设置贴片头上。
吸嘴未被设置到 ATC 上时，会发生错误。
发生错误时，请通过[机器设置]的[ATC 吸嘴分配]进行吸嘴分配。
② 用激光测量吸嘴旋转中心。
③ 测量结束后，操作框内显示如下图的内容。
图 4-6-15 测量结束
要重复测量时，单击[确认]，则显示上一个画面。
测量其它贴片头时，请从[设定 Head] 中选择贴片头。换贴片头后会回到初始画面。
结束时单击[确定]按钮。
警告
4-144
操作手册Ⅱ
4-6-2-3 Head 偏移量
测量贴片头组合位置(OCC 的贴片头安装位置)、以及激光装配角度(LNC60 贴片头激光
校正的与主机安装角度（以主机为基准）（°）)。
在菜单中选择[设置]→ [Head 偏移量]，或者在画面左侧的命令栏中单击[Head 偏移量]
后，显示如下[Head 偏移量]对话框。
在此对话框中对 Head 组合位置及激光装配角度进行测量。

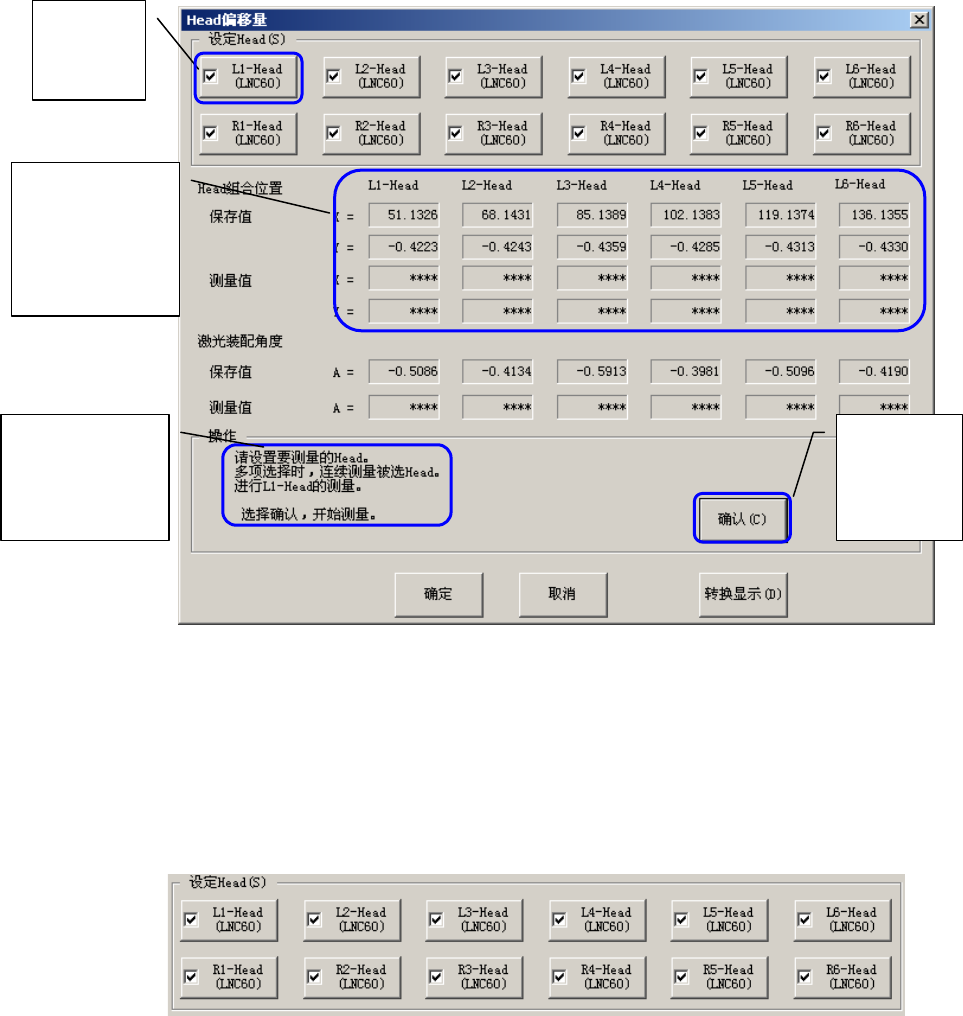

图 4-6-16 [Head偏移量] 对话框
(1) 选择[设定 Head]
从复选框中选择要测量的贴片头。
注意：在[机器设置]的[使用单元]设置中未选中(不使用)的单元，不能选择。
在复选框中选择。选中多个项目时，可进行连续测量。
图 4-6-17 设定Head
选择
L1-Head
用下面的“转换显
示”按钮切换显示
左右贴片头
显示操作、运行内
容（对应选择多贴
片头）
切换上面的
左右贴片头
显示
