5-2-6 传送皮带轮
请确认皮带轮旋转是否顺畅。必要时，请按照以下的方法更换。
＜
传送皮带轮的更换方法
＞
1) 传送皮带轮安装在前后轨道板（参见下图）。请拧松安装螺丝，更换传送皮带轮。
2) 更换后再调整传送带的松紧程度。
图 5-2-6 传送皮带轮部分
危险
为了防止意外启动造成事故，请在关闭电源之后进行操作。
轨道板
平垫圈
传送皮带轮
安装螺丝
轨道板
平垫圈
传送皮带轮
安装螺丝
平垫圈
六角螺母
弹簧垫圈
轨道板
滑轮套
传送皮带轮
安装螺丝
平垫圈
弹簧垫圈
六角螺母
5-7
操作手册Ⅱ
5-2-7 更换挡片
在印刷基板“挡块”的顶端部装有「挡片①」。「挡片①」和印刷基板摩擦产生磨损。
如出现下列现象时，请更换挡片。
需要更换时的现象
• 表面涂层脱落，或基板的定心不稳定。
• 有明显磨损粉末。
更换方法
1. 拧松螺丝钉②，更换挡片①。
2. 安装挡片①时，请一定按照下图的方向安装。

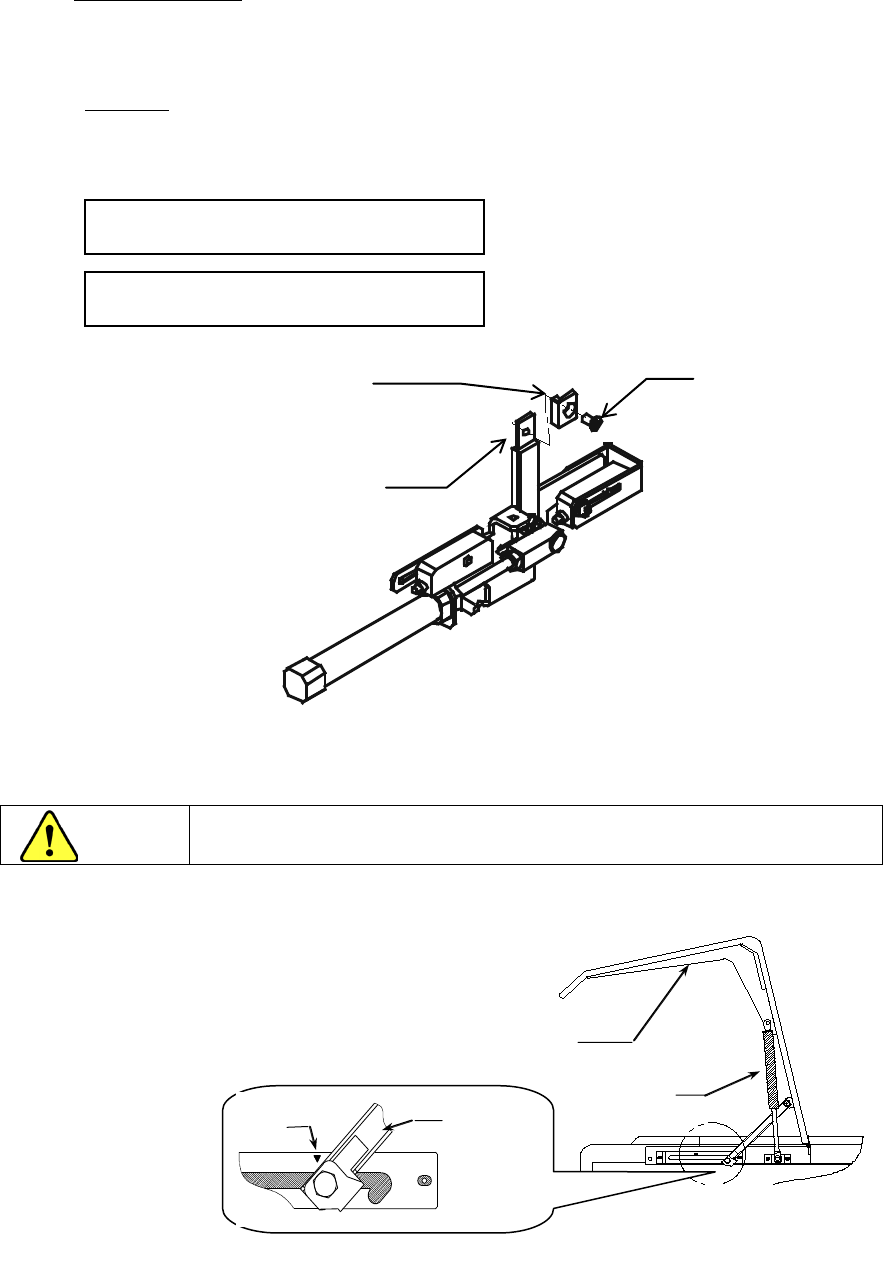

图 5-2-7 更换挡片
危险
为了防止意外启动造成事故，请在关闭电源之后进行操作。
5-2-8 气弹簧
①挡片：品名编号 L164E221000
②螺丝：品名编号 SM1030401SE
③挡块
①挡片
② 螺丝
安全盖
若是安全盖不能保持一定角度，请更换气
弹簧。
在盖子转轴的▼标记处被盖子转轴盖住，
使得盖子不能支撑时，请更换气弹簧。
气弹簧
图 5-2-8 气弹簧
盖子转轴
▼标志
5-8
操作手册Ⅱ
5-2-9 电气关联部分
5-2-9-1 一般注意事项
危险
要插拔各插头时，请先关闭电源。
．绝对不要在规格不同的电压下使用。
．接通电源时，请确认设备处于安全状态下。
．接通电源时，请确认设备内部没有正在作业的人。
．接通电源时，请确认没有安装、或放置会妨碍设备内部各项运行的物体
(调整工具等)。
．进行空气供应时，请切断电源后再操作。
5-2-9-2 日常检查事项
1. 请在供应电源额定电压的 ± 10% 以内使用设备。
2. 请确认各插头已经接好。（键盘，HOD 等）
危险
X 轴装置使用超强力磁石。做清洁工作时，请勿携带手表、手机及其他易
受磁石影响的物品。
手部等身体部分夹在受磁石吸引的物品和 X 轴单元中间时，可能发生重
大工伤。
X 轴装置使用超强力磁石。做清洁工作时，请勿携带手表、手机及其他易
受磁石影响的物品。
手部等身体部分夹在受磁石吸引的物品和 X 轴单元中间时，可能发生重大
工伤。
警告
为了避免触电的重伤事故，请关闭电源总闸门。
电源总闸门，是指安装在建筑物的电源开关，不是指主机电源开关。
注意
危险
