操作手册Ⅱ
⑤ 用[设定 Head]吸取测试具，关闭校准台的真空。
⑥ 用激光校正识别测试具。
⑦ 从④算出的测试具倾斜和⑥的识别结果，计算出激光校正安装角度和贴片头安装位置。
⑧ 用 OCC 识别校准台位置，算出中心位置和倾斜。
⑨ 将测试具放在校准台中心，打开校准台真空，吸取测试具。
此时，用④中算出的测试具倾斜、⑦算出的激光校准组装角度和贴片头组装位置、⑧算出的
校准台倾斜进行修正后再贴片。
⑩ 用 OCC 识别测试具的位置。
这时，相对于校准台的位置如有绝对值１mm 以上差距时则发生错误。发生错误时有可能必须
改正设置 MS 参数。
⑪ 重复④到⑩。

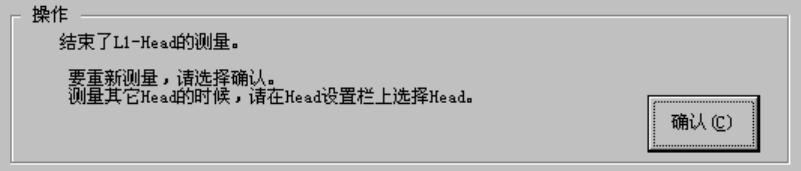

结束测量后，操作框内显示如下图。
图 4-6-20 结束测量(左1贴片头的情况示例)
需要重复测量时，单击[确认]按钮，会显示上一个画面。
要测量其它贴片头时，请从[设定 Head] 中选择其它贴片头。换贴片头后会回到初始
画面。
结束时请单击[确定]按钮。
4-147
操作手册Ⅱ
4-6-2-4 真空校准
测量下表的各项目。
№
项目
内容
1 到达真空压 贴片头、真空校准双方各自的压力传感器得到的最高真空到达值
2 到达真空时间 贴片头、真空校准双方各自的压力传感器得到的真空到达时间
3 真空开始时间 贴片头、真空校准双方各自的压力传感器得到的真空开始时间
4 自然破坏开始
时间
贴片头、真空校准双方各自的压力传感器中，从真空电磁阀关闭开
始，到真空值到达吸取真空压下限值的时间
5 自然破坏时间 贴片头、真空校准双方各自的压力传感器中，从真空电磁阀关闭开
始，真空值到达吸取真空压界限值的时间
6 正压突进时间 贴片头方面的压力传感器中，从吹气电磁阀打开开始到真空值低于
大气压转换到正压为止的时间
从菜单中选择[设置]→[真空校准]，或者单击画面左侧的命令栏[真空校准]按钮后，
显示如下[真空校准]对话框。
图 4-6-21 [真空校准] 对话框
4-148
操作手册Ⅱ
(1) 选择[设定 Head]
用单选按钮选择要测量的贴片头。
注意：在[机器设置]的[使用单元]设置中未选中(不使用)的单元，不能选择。
图 4-6-22 设定贴片头
(2) 测量
对[设定 Head]选择的贴片头，按操作框显示的指示进行测量。
测量后单击[确定]保持测量值（这时不保存）。
单击[取消]时，测量值无效。
操作方法
按照操作框内的指示操作后，自动得到测量值。
图 4-6-23 确认真空压到达
从[设定 Head]选择的贴片头上取下吸嘴。
单击[确认]按钮后，自动测量真空到达状况。
单击[确认]
后，轴即开始移动。单击「确认」前，请务必确认设备内部没
有正在操作的人。另外，为防止发生人身伤害，在设备运行中，切勿将手
伸入装置内部，或将脸和头靠近装置。
警告
4-149
