操作手册Ⅱ 4-5-2-2-3 激光控制 在菜单栏中选择 [ 控制 ] → [Head] → [ 激光控制 ] 后，显示下图的激光控制对话框。 图 4-5- 17 激光控制对 话框 (1) 控制单元 从组合框中选择要控制的对象单元。 选择的单元不受在 [ 机器设置 ]-[ 使用单元 ] 中的设置的影响。未选中 ( 不使用 ) 的单元也可以选 择。 单击▼，或按 [Alt] + [ ↓ ] 键后，显示可选择的单元。 (2) 控制项目 用单…
操作手册Ⅱ
控制单元选择 BMR 时的控制方法
1) XY 轴移动
方法与控制 Head（贴片头）的 XY 轴移动相同。
2) 传感器控制
控制坏板标记读入器的传感器打开/关闭。
选中[控制项目]的[传感器控制]时，按[打开]按钮、[关闭]按钮、[打开/关闭]按钮，或按[F3]
键、[F4]键、[F5]键进行控制。
控制单元选择 HMS 时的控制方法
1) XY 轴移动
控制方法与控制 Head（贴片头）的 XY 轴移动相同。
2) 测量
测量高度设备
选中[控制项目]的[测量]时，按[运行]按钮，或按[F3]键进行控制。
控制完成时，显示更新后的测量结果。
(4) 状态显示
① OCC
控制完成时显示 XY 轴坐标、照明的打开/
关闭状态。
② BMR
控制完成时显示 XY 轴坐标、传感器的打开/
关闭状态。
连续显示传感器的打开/关闭。
③ HMS
控制完成时显示 XY 轴坐标、Z 轴坐标。

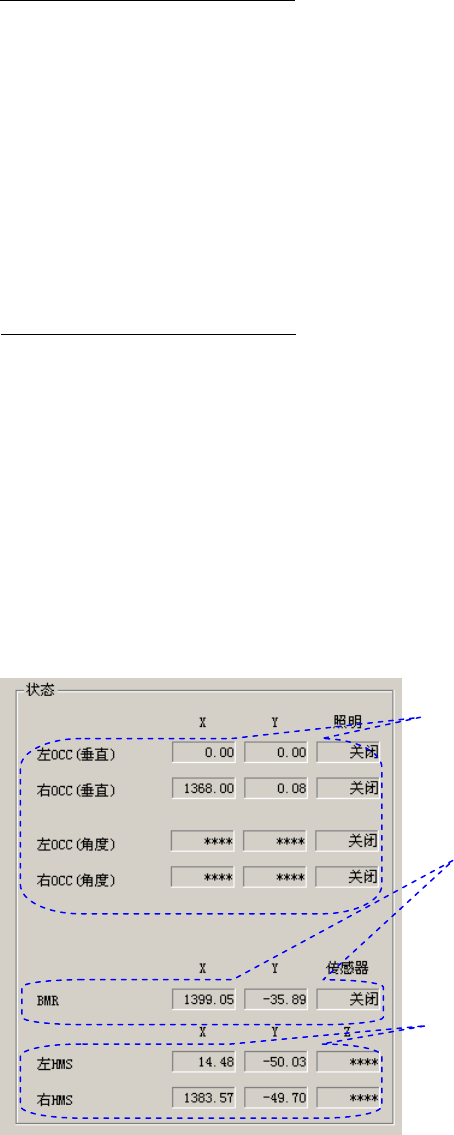

图4-5-16 显示状态
4-104
操作手册Ⅱ
4-5-2-2-3 激光控制
在菜单栏中选择[控制]→[Head]→[激光控制]后，显示下图的激光控制对话框。

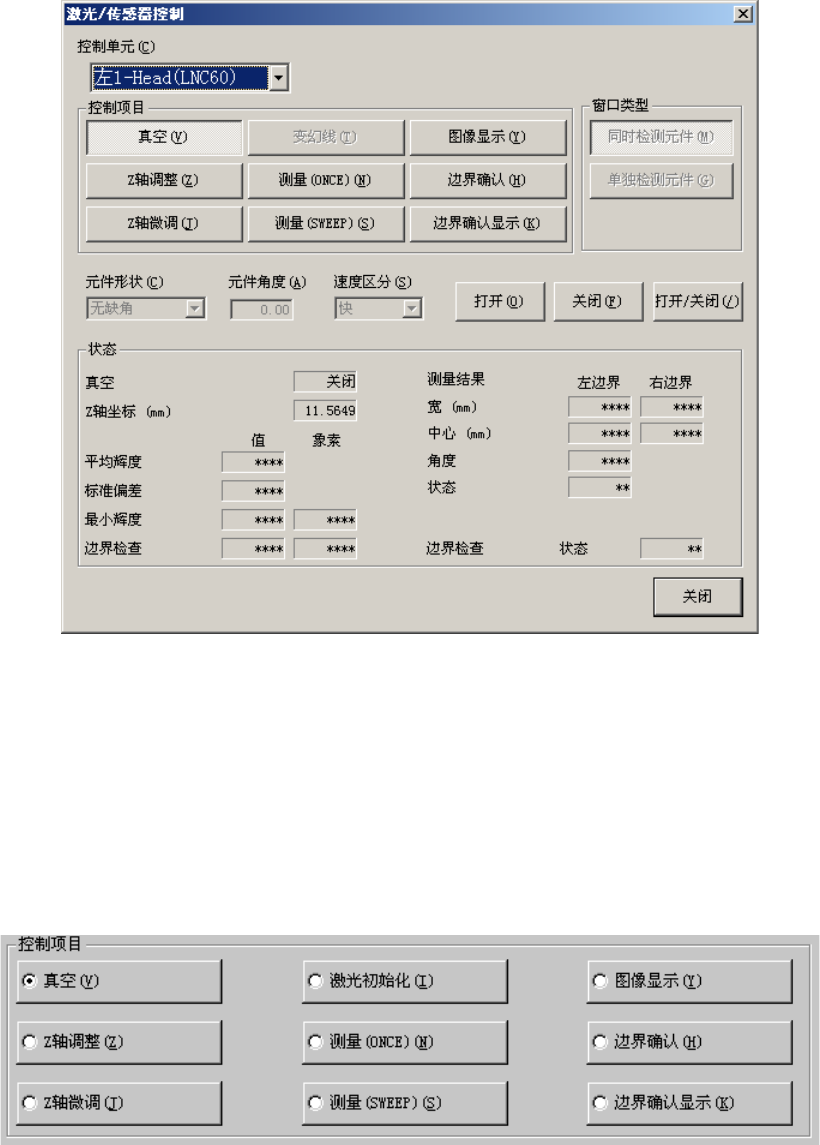

图 4-5-17 激光控制对话框
(1) 控制单元
从组合框中选择要控制的对象单元。
选择的单元不受在[机器设置]-[使用单元]中的设置的影响。未选中(不使用) 的单元也可以选
择。
单击▼，或按 [Alt] + [↓] 键后，显示可选择的单元。
(2) 控制项目
用单选按钮选择控制项目。
图 4-5-18 控制项目
4-105
操作手册Ⅱ
(3) 窗口类型
测量时按下按钮，选择窗口类型。
在控制项目中选择“测量（ONCE）”、“测量（SWEEP）”以外项目时，不能设置。
图 4-5-19 窗口类型
同时检测元件 ：设置的窗口尺寸范围，必须可容纳同时测量多个 Head 的元件。
（这些 Head 的吸嘴旋转中心±7.5mm）
若要测量比该窗口尺寸更大的大型元件，请指定单独检测元件。
单独检测元件： 设置的窗口尺寸范围，必须容纳激光可测量的最大限度尺寸的元件。
指定测量单独元件时，需要使用其他 Head 的测量领域（窗口）。因此，
其他 Head 下降到激光的高度时，可能造成测量失败。测量前，务必检查，
确认其他 Head 没有降到激光测量的高度。
(4) 元件形状
从组合框中选择执行测量（SWEEP）时激光识别用的元件形状。
选择测量 SWEEP 以外的控制项目，不能进行设置。
单击▼或按下[Alt] + [↓] 键时，即显示如下元件形状的一览表。
图 4-5-20 元件形状一览
4-106
