操作手册Ⅱ 3- 7 确认数据完成状态 3-7-1 数据完成状态 要检查生产程序数据的完成状态时， 在编辑程序菜单中选择 [ 数据 ] ， 然后选择 [ 数据完 成状态 ] 。 图 3-7-1 选择 [ 数据完成状 态 ] 。 显示下图 [ 数据完成状况 ] 对话框。 图 3-7- 2 [ 数据完成状况 ] 对话 框 这里显示各种数据的输入件数和完成件数。各项目完成状况，内容分述如下。 ① 完成 显示每种数据的完成／未完成状况。 (*)…
操作手册Ⅱ

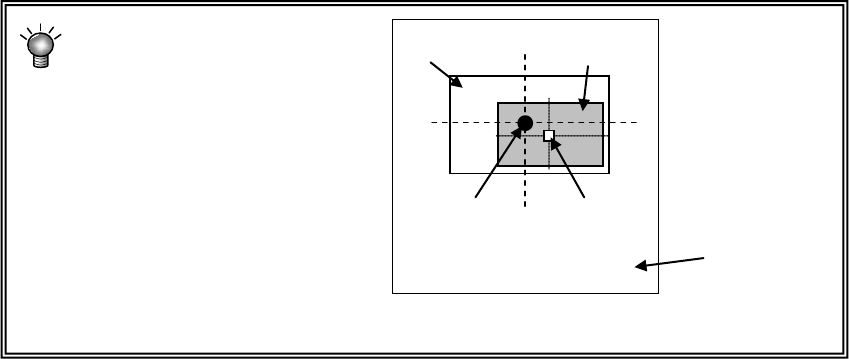

XY 值，不是指设置元件
的中心，而是指放入元件
的框的中心。
※XY 或 Z 的吸取位置不正确时，容易发生芯片站立、吸取错误等。
6)状态使用
设置在执行生产时，是否使用该元件的供应设备。初始设定是“使用”。如要变更，请按
[F2]键或单击鼠标右键。
有多个元件供应设备（送料器等）时，要设定实际生产时使用的供应设备。
在只有一个供应设备的情况下设定“No”时，进行[数据一致性检查]时会发生错误。
有多个供应设备时，被设置的“No”供应设备无法代替。
框
元件
框中心
元件中心
供应装置
3-62
操作手册Ⅱ
3-7 确认数据完成状态
3-7-1 数据完成状态
要检查生产程序数据的完成状态时，在编辑程序菜单中选择[数据]，然后选择[数据完
成状态]。

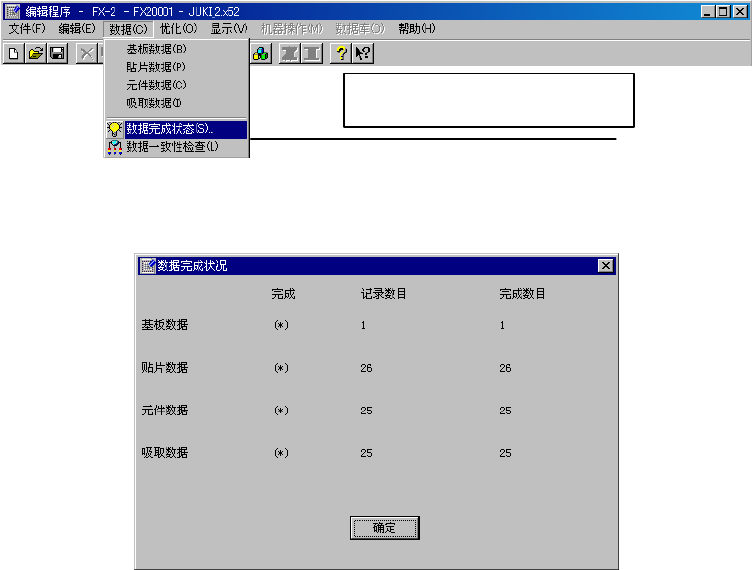

图 3-7-1 选择 [数据完成状态]。
显示下图[数据完成状况] 对话框。
图 3-7-2 [数据完成状况] 对话框
这里显示各种数据的输入件数和完成件数。各项目完成状况，内容分述如下。
① 完成
显示每种数据的完成／未完成状况。
(*)：表示数据已完成。
( )：表示数据未完成。
［记录数目］和［完成数目］相同时视为［完成］。
② 记录数目
不论完成／未完成与否，显示所输入数的数据件数。
不论输入完成／未完成与否，显示包括正在输入中的数据总件数。
③ 完成数目
显示已输入完成的数据件数。
显示所有必须输入的、且已完成输入的数据件数。
按下［确定］按钮后，可返回到调出［数据完成状况］画面之前的数据输入画面。
选择 [数据完成状态]。
3-63
操作手册Ⅱ
3-7-2 数据一致性检查
关于一致性检查内容（错误条件、调出检查功能、报告内容），请参见使用说明书「6-2
章数据完成确认」项。
3-7-2-1 启动
从菜单调出时，选择［数据(C)］→［数据一致性检查(L)］。

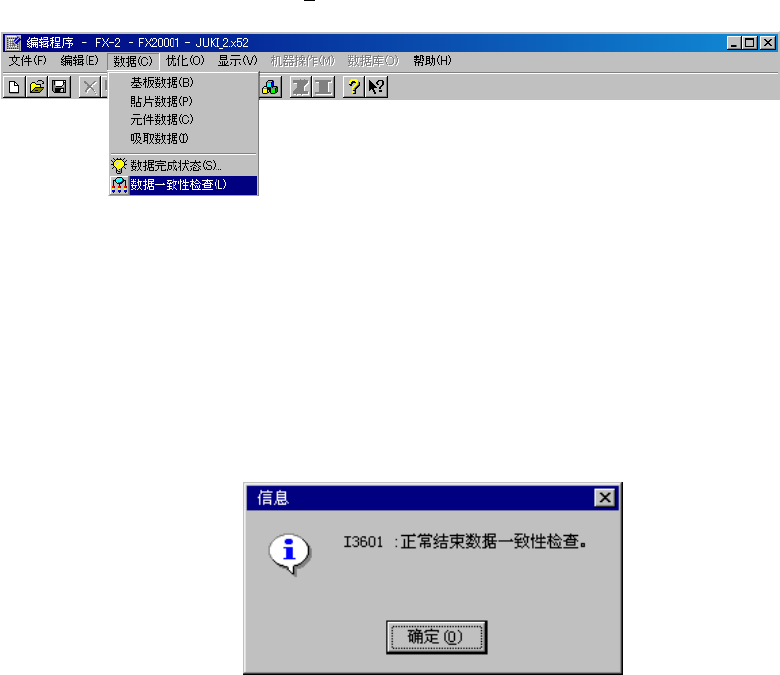

图 3-7-3 选择 [数据一致性检查]
◇ 如果未读取文件，无法执行数据一致性检查。
3-7-2-2 报告检查结果
报告有无错误。
有错误时，信息框中显示错误的件数。
･正常 结束时
图 3-7-4 正常结束
3-64
