操作手册Ⅱ
3-10-2 测量
本功能为：在贴片头上安装实际使用的元件，执行测量（检测）后，把其数据反映到生产程序。
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
3-10-2-1 检测模式
有“连续检测”和“单独检测”2 种检测模式。可通过菜单选择切换运行模式。
以下为各模式的功能。
检测子菜单 运行模式 运行内容
单独 单独检测 检测元件画面表格中显示的元件。
连续 连续检测
检测生产程序数据内所有元件/条件一致的元件。检测中某
种原因检测失败的元件，可进行单独检测。
3-10-2-2 检测操作
1）单独检测
仅检测选择的元件。
① 设置单独检测条件
从菜单栏中选择“机器操作”/“检测”/“单独”，显示如下画面。
注意
3-103
操作手册Ⅱ
(1) 被检元件
显示被检元件的内容。
(2) 吸取位置
显示吸取元件的吸取位置的内容。更改为前代替元件和后代替元件的吸取位置。当没
有吸取数据时，不显示各项目，也不能进行吸取位置的变更、顶推供料器和示教。
● 送料
顶推一下供料器，供给元件(32mm的纸带除外)。
● 把示教结果反映在吸取数据
选择是否将使用HOD进行示教的结果反映到吸取数据。不选择时，坐标仅适用于此次吸
取时。
● 变更吸取坐标的方法
当用于检测的元件的吸取位置与实际有差异时，可以使用HOD示教贴片坐标。
此外，不进行示教而用手动输入也可变更坐标。
(3) 检测项目
选择需要检测的项目。默认值为选择所有可检测的项目。根据元件种类，可检测的项
目有所不同。
设置结束后，单击“检测”，进行单独检测。

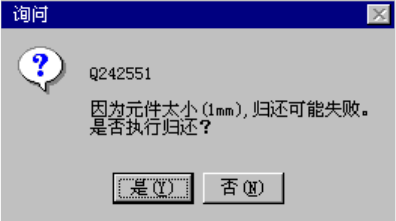

因元件的包装方式而有所不同，当元件尺寸在1mm以下时，显示选择将检测后的元件返
还或是废弃的确认。
3-104
操作手册Ⅱ
3) 连续检测
检测所有指定的元件。
① 设置连续检测条件

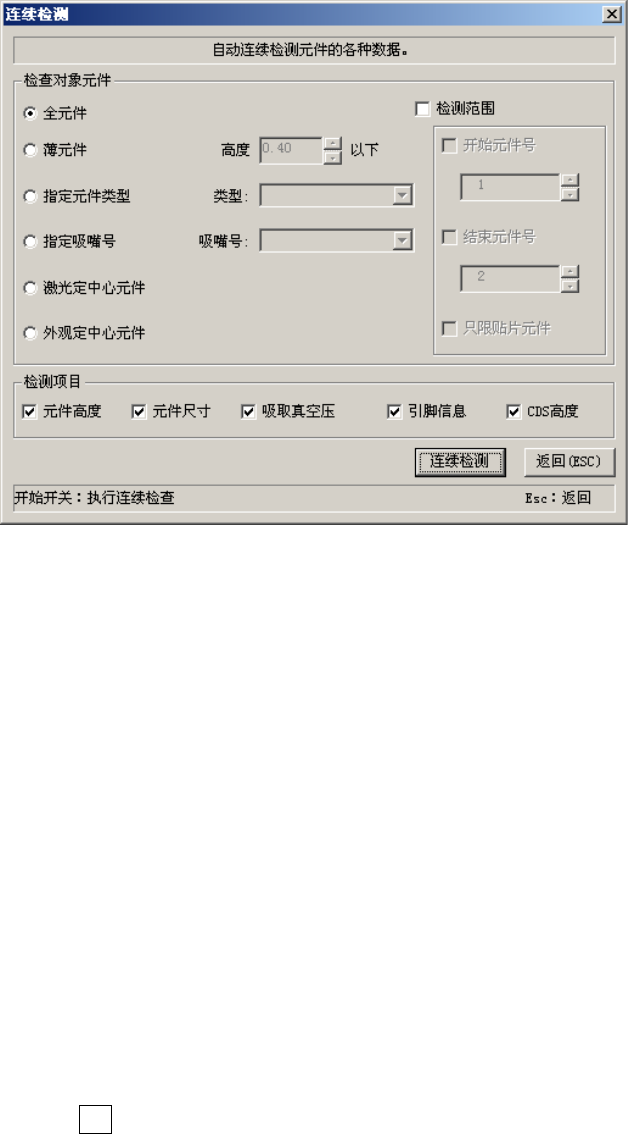

从菜单栏中选择“机器操作”/“检测”/“连续检测”，显示如下画面。
(1) 检查对象元件
仅在检测与元件数据中某一条件相一致的元件时设置。
(2) 检测范围
把被检元件的条件，设置为特定编号的元件检测。
●开始元件号：当指定开始检测的元件数据编号时检查。
●结束元件号：当指定结束检测的元件数据编号时检查。
●只贴片元件：当限定为贴片数据中指定的元件数据时检查。
(3)检测项目
选择需要检测的项目。默认值为选择所有可检测的项目。根据元件种类，可检测的项
目有所不同。
(4) 连续检测按钮(<START>按钮)
开始连续检测。
(5) 返回按钮(ESC键
)
返回原来的画面。
