4-4-4 菜单
4-4-4-1 文件
在菜单栏上选择[文件]，显示以下的命令。

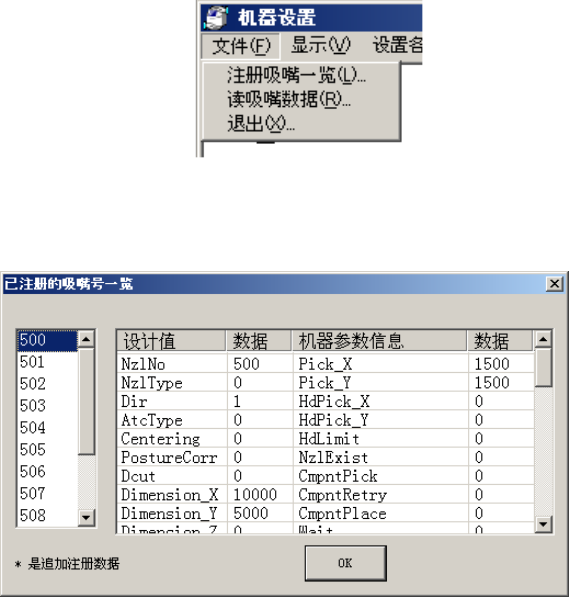

图4-4-9 文件菜单
4-4-4-1-1 注册吸嘴一览
选择菜单栏上的[文件]-[注册吸嘴一览]之后，会显示以下的已注册吸嘴一览对话框。
图 4-4-10 已注册的吸嘴号一览对话框
• 在左边的列表框里，显示现已注册的吸嘴信息的吸嘴号码一览表。特别定货吸嘴未注册时，只
显示标准吸嘴（500～509）。
• 左栏是吸嘴号码一览表，右侧为各吸嘴号的信息栏。选择左栏某号吸嘴号码后，右栏显示与之
相对应的吸嘴信息。
• 右栏左半部为[设计值]，右半部为[机器参数信息]，各自与读取吸嘴信息时的软盘文件（NZL*.
INI）里的项目名完全对应。
4-57
操作手册Ⅱ
吸嘴信息编辑功能
步骤 1
激活吸嘴信息窗口（所在的行高亮显示），按 [F3]键或[F4]键，即可编辑该行的设计值信息、
机器参数信息数据。另外，用鼠标双击数据列，也可进行编辑。但是，吸嘴号码（Nzl No）及
非编辑领域（无数据显示的数据列）不能进行编辑。
步骤 2
编辑后按[Enter]键，以更新画面上的数据。按下[Enter]键出现参数错误时，则会显示编
辑前的数据。编辑时用鼠标单击吸嘴信息窗口，或用鼠标单击垂直滚动条使之滚动，可取消编
辑操作。
步骤 3
编辑后，对话框上会出现取消按钮。单击[取消]按钮时，所编辑的全部内容即被作废。单
击[确定]按钮后，若输入范围有错误，该编辑内容也会被作废。
特殊键操作：
吸嘴信息窗口为激活状态（所在行高亮显示）时，按［Ctrl］ + ［ ↓ ］、［ Ctrl］ + ［↑］
键，可以变更吸嘴编号一览里的选择位置。这时，所选择的吸嘴编号的吸嘴信息为激活状态。
保存吸嘴数据：
编辑吸嘴信息之后，按[确定]结束，退出机器设置时不会显示确认数据保存的提示，但编
辑数据将被自动保存。
请绝对不要更改此内容。
若更改会发生贴片不良等情况。
必须更改设置时，请和本公司技术人员联系。
注意
4-58
操作手册Ⅱ
4-4-4-1-2 读吸嘴数据
选择菜单中的[文件]-[读吸嘴数据]后，将显示如下[打开吸嘴数据文件]对话框。在此对话
框中，可以向系统里添加设置特殊订货的吸嘴等吸嘴信息。
添加吸嘴信息的文件格式为“NZL*.INI”的 INI 文件（*为要添加的 3 位数的吸嘴号码）。

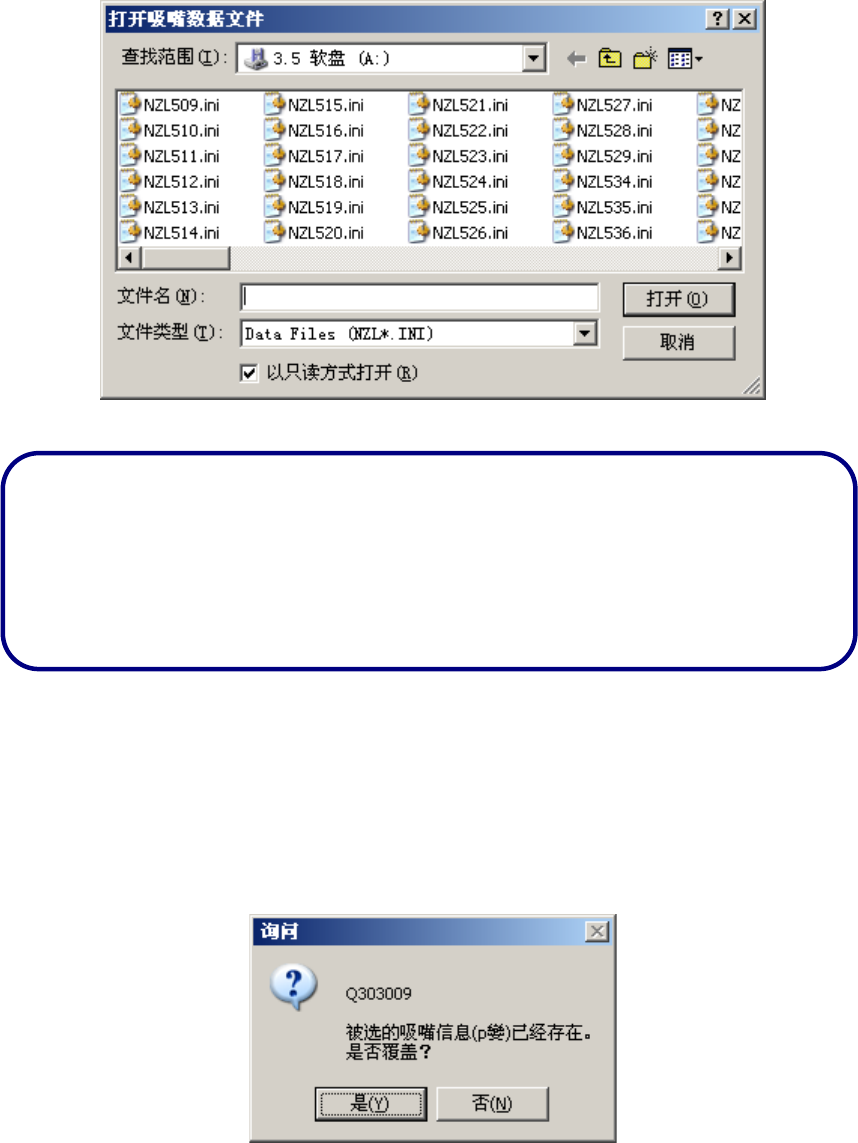

图 4-4-11 ［打开吸嘴数据文件］ 对话框
① 选择指定文件后，请按下[打开]按钮。注册添加吸嘴信息。
按[取消]按钮时，不进行注册。
可以在“注册吸嘴一览”里确认所添加的吸嘴号码。
②若所指定的吸嘴信息已被注册过，则将显示如下对话框，询问是否以该项吸嘴信息进行覆盖。选
择[是]后，便会以该吸嘴信息覆盖已存在的数据。
图 4-4-12 确认吸嘴信息更新对话框
执行[读取吸嘴数据] 时，如果软盘插入正确，可以显示软盘内容。
如果因未插入软盘，或软盘损坏等原因不能读出文件时，将显示默认的追加吸嘴数据文
件夹的内容。
默认的追加吸嘴数据文件夹里，储存有已存入的追加吸嘴数据文件。
4-59
