操作手册Ⅱ 但若已有吸取数据时，会出现以下提示。 图 4-1- 6 确认变更角 度的信息 确定 修改吸取数据的角度。 取消 不修改吸取数据设定的角度。 已有同一元件名称时，不能进行复制。 贴片数据中已输入有元件名时，请从 [ 命令列表 ] 调出元件数据。 从元件数据执行时，所选择的元件数据内容将被复制，元件名称不变。 ② [ 取消 ] 按钮 返回到元件数据库 [ 命令列表 ] 画面。 4-4
操作手册Ⅱ
4-1-2 命令列表
从贴片数据、元件数据中选择时
在未输入元件名的状态下，选择[数据库]→[命令列表]时，会出现如下的数据选择画面。
(元件名称已输入状态下，命令名显示淡色，不能执行。)

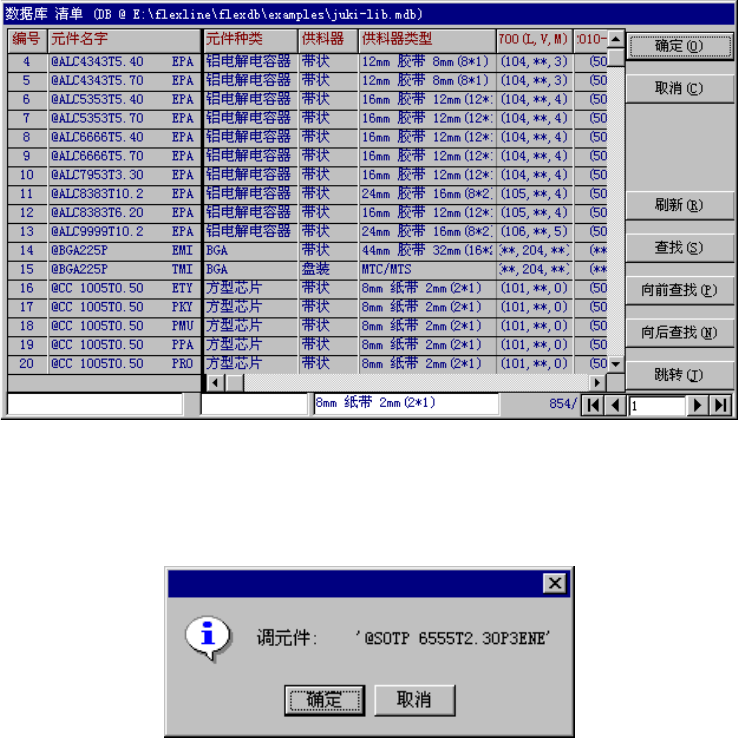

图4-1-4 数据选择画面
选择所要调出的元件，按［确定］按钮，或双击元件名，则出现下列确认提示。
图 4-1-5 调出确认提示
① 按［确定］后，被选择的元件数据内容将从元件库中复制至元件数据里。
4-3
操作手册Ⅱ
但若已有吸取数据时，会出现以下提示。

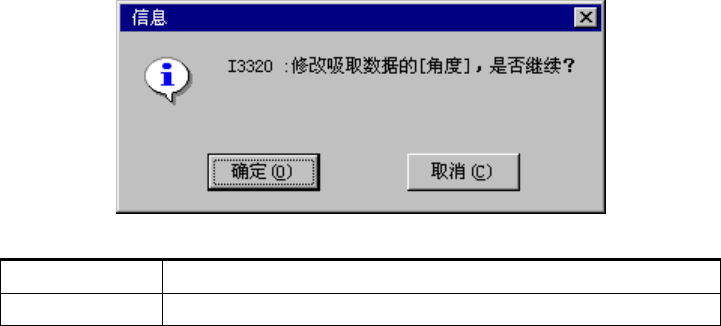

图 4-1-6 确认变更角度的信息
确定 修改吸取数据的角度。
取消 不修改吸取数据设定的角度。
已有同一元件名称时，不能进行复制。
贴片数据中已输入有元件名时，请从[命令列表] 调出元件数据。
从元件数据执行时，所选择的元件数据内容将被复制，元件名称不变。
② [取消] 按钮
返回到元件数据库[命令列表]画面。
4-4
操作手册Ⅱ
③［查找］按钮
按下[查找]按钮后，会出现下列查找对话框。
请设定需要查找的条件，按［查找全部］或者［单个查找］后，便可查找元件数据库里的
该数据。

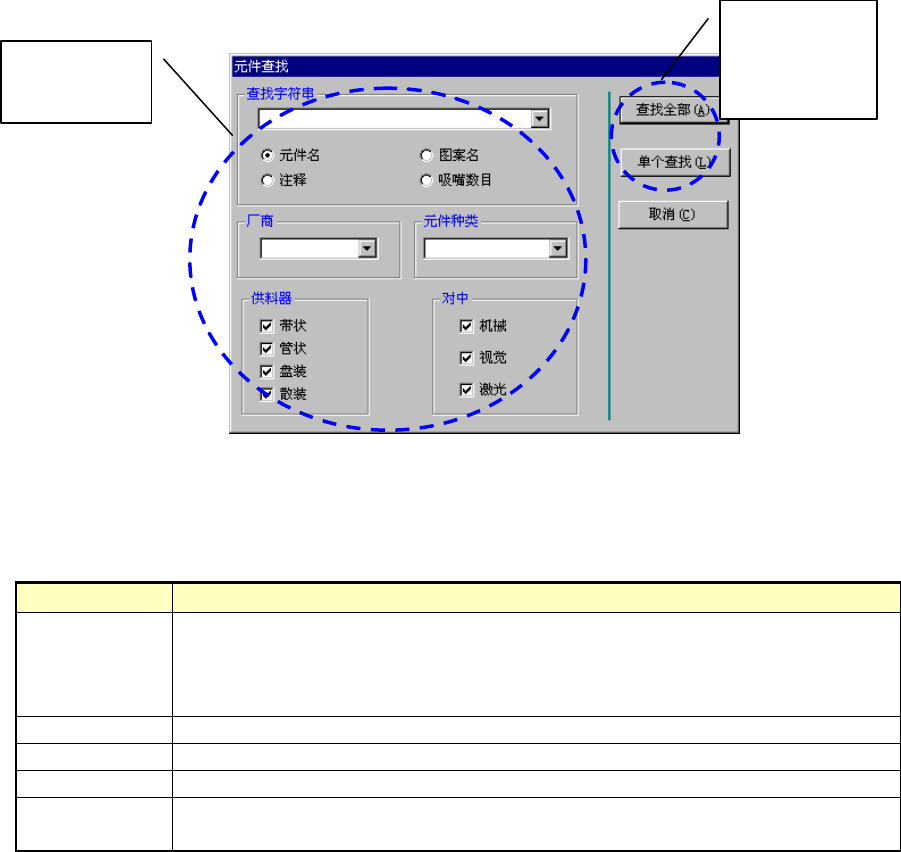

图 4-1-7 查找对话框
④查找条件
在查找条件项目中设定内容，作为查找条件。
项目 内容
查找字符串 用按钮指定元件名、图案名（涂层图案）、注释、吸嘴数目（吸嘴号码）。
指定元件名、图案名（涂层图案）、注释时，查找内容中将包括该字符串数据。
指定吸嘴号码时，可以使用逗点：如 501,503；或者使用-符号，如：501-505（表
示 501～505）。
厂商 选择已经注册的厂商。
元件种类 选择已经注册的元件种类。
供料器 指定元件供应装置。可以选择多项。
对中（定心） 指定定心种类。可以选择多项。选择多项时，只要有一种定心符合设定，即可满
足条件。
⑤查找全部
显示满足查找条件的所有数据。
⑥单个查找
光标移到满足查找条件的第一个数据行。
按［取消］键，可返回[命令表列]表画面。
①设定查找
条件
②按下［查找
全部］或者［单
个查找］
