操作手册Ⅱ 第 3 章 编辑程序 3- 1 流程图 本章在对 N o8 进行说明的同时，也将对 N o9 的“修正”部分予以说明。 No 流程图 说 明 1 进行日常检查。确认主空气压力 ( 0.50 MPa) ，检查 ATC 周围状况等。 2 3 启动前，确认设备内是否有异物等。 4 在节假日后或寒冷 地带使用前，需要 进行预热 (10 分钟左右 ) 。 5 6 在日常检查中或在设置基板、 清洁吸 嘴、 改变基准销位置后， 如果改变了…
操作手册Ⅱ
2-11-2-6 BOC 标记识别中对话框
BOC 标记识别中，显示以下对话框。
图 2-11-15 BOC 标记识别中对话框
按下<STOP>开关后，返回［跟踪贴片］对话框。
选择<STOP>开关后标记识别即使中断，设备仍在继续运行。
即使在跟踪中断的情况下，为防止发生人身伤害，设备运行中切勿把手伸入设备
内部，脸和头也不要靠近设备。
2-11-2-7 跟踪贴片后的贴片确认对话框
连续跟踪贴片后的贴片确认设置为[是]时，显示以下的确认提示。
图 2-11-16 跟踪贴片后的贴片确认对话框
选择［是］后，贴片设置为[不执行]。
选择［否］后，贴片设置为[执行]。
选择［取消］后，结束连续跟踪贴片。
注意
2-123
操作手册Ⅱ
第 3 章 编辑程序
3-1 流程图
本章在对 No8 进行说明的同时，也将对 No9 的“修正”部分予以说明。
No
流程图 说 明
1
进行日常检查。确认主空气压力
(0.50MPa)，检查 ATC 周围状况等。
2
3
启动前，确认设备内是否有异物等。
4
在节假日后或寒冷地带使用前，需要
进行预热(10 分钟左右)。
5
6
在日常检查中或在设置基板、清洁吸
嘴、改变基准销位置后，如果改变了
机器的初始设置时，请重新进行“机
器设置”。
(参见“第 4-4 章 机器设置”)
7 参见“第 4-1 章 数据库”
8
9
出现贴片位置偏移、定心不准等贴片情
况不正常时，可通过“编辑程序”修正。
但一部分元件数据，可在“生产”中修
正。
10
11
12
13
定期执行
（参见“第 5 章 日常检查”）
电源ON
设备检查
返回原点
预热
设置基板
机器设置状况的
变更
在“机器设置”上设
定变更部分
制作元件数据库
用“数据库”来制作
元件数据
确认贴片
有贴片错误时
生产
日常检查
退出生产
电源OFF
无贴片错误时
必要时
必要时
不必时
不必时
修正
＜生产程序的制作、编辑＞
●基板数据
●贴片数据
●元件数据
●吸取数据
3-1
操作手册Ⅱ
3-2 选项
根据设备的使用目的、使用状况进行相应的设定。本节将对「变更用户组」、「设置用户
组环境」、「显示语言设置」(
*1
) 进行说明。
另外，关于「操作选项」，请参见『第 4-2 章：操作选项』。
*1
英语版不能使用显示语言选择设置。
3-2-1 用户组
FX-2 为了防止对机器进行误操作，根据操作者的熟练程度，通过设定用户组，限制 FX2 的操
作可能范围。
要变更用户组时，需要输入密码。
3-2-1-1 变更用户组

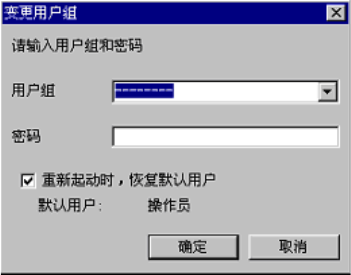

选择「选项」/「变更用户组」。
显示变更用户组画面。
图 3-2-1 变更用户组
●
操作员
：系指执行生产准备等操作的用户组级别。可以进行生产操作，但不能编辑程序。
●
程序员
：系指可以编写生产程序的用户组级别。
●
管理者
：系指比“程序员”更高的机器管理人员的用户组级别。
可选择「机器设置」、「手动控制」、「自动校准」。
●
维护员
：系指进行机器版本升级必须的用户组级别。可以选择[控制数据管理]的全部功
能。
需要升级版本时，由公司另行联系密码。
●
修理工程师
：系指为维护机器所必须的用户组级别。原则上是受过培训的人员。
◆重新启动时，恢复默认用户
：重新启动机器时，用户组栏将出现最初选择的设置。选中此项
后，重新启动时，将显示“
3-2-1-2 设置用户组环境”的“默认用户”设定过的
用户组。如果没有选中，重新启动时，则直接显示最后选择的用户组。
3-2
