操作手册Ⅱ
4-4-4-3-2 元件废弃位置
选择菜单栏的[设置各组]-[元件废弃位置]后，显示如下图的[元件废弃位置]设置对话框。

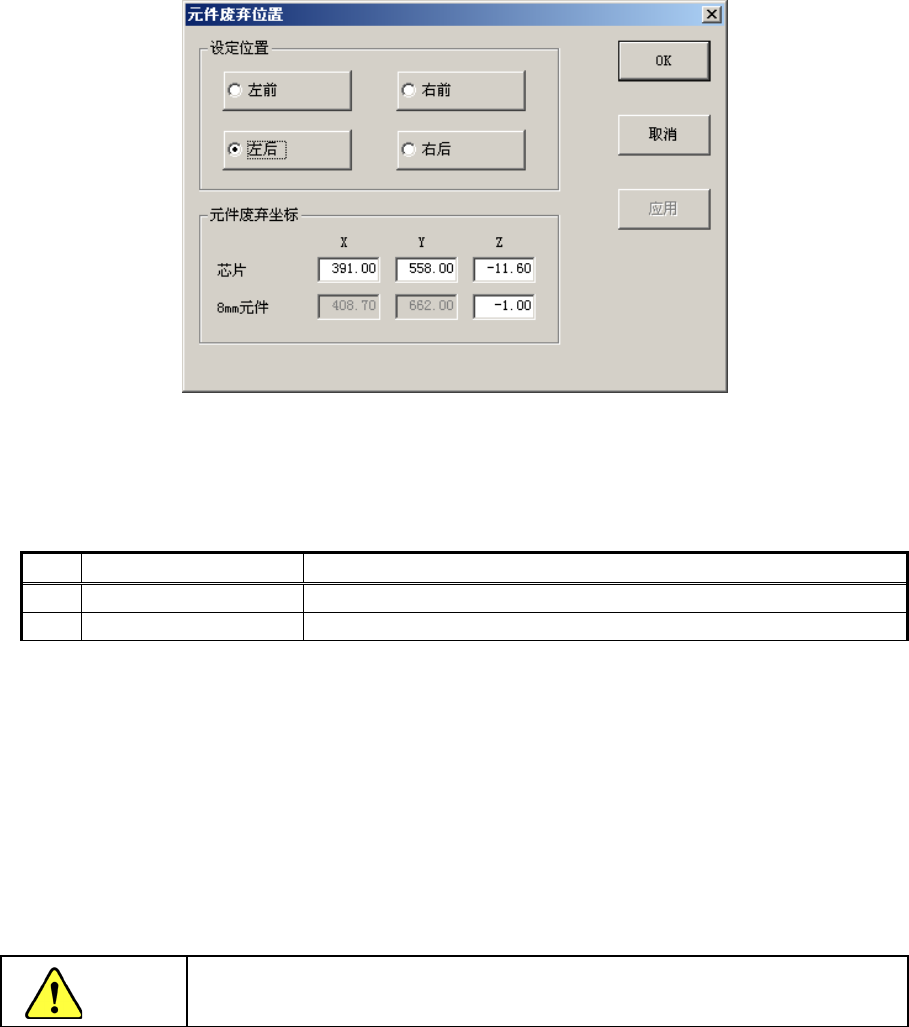

图 4-4-23 元件废弃位置设置对话框
(1) 设置项目
在[元件废弃位置]设置对话框中的设置项目如下。
表4-4-12 设置项目
No. 项目 设置的内容
1 芯片 (X、Y、Z) 芯片元件的废弃位置
2 8mm 专用 (Z) 8mm 带状送料器元件专用的废弃位置
(2) 设置方法
•
用 HOD 通过示教输入。此时，不论输入光标在 X 或 Y 任何一方，都将同时取得并反映 X、Y 值。
•
对 Z 进行示教时，输入光标必须在 Z 上。
•
可通过单选按钮选择要设置的废弃盒的位置，直接从键盘上分别输入 X, Y, Z 的坐标值。
•
8mm 元件专用位置的 X, Y 坐标为软件控制。
•
芯片元件的废弃盒，只可在前侧、或后侧中的一侧(仅在传送基准面和反面一侧)。因此芯片元
件的坐标仅可设置在单面。
为防止人身伤害，操作 HOD 中，切勿将手伸向设备内部，脸、头也不要靠近
设备。
注意
4-69
操作手册Ⅱ
4-4-4-3-3 贴片头待命位置
选择菜单栏中的[设置各组]-[Head 待命位置]后，会显示下图的[Head 待命位置]对话框。
图 4-4-24 贴片头待命位置对话框
(1) 设置项目
在[贴片头待命位置]对话框中的设置项目如下表。
表4-4-13 设置项目
No. 项目 设置的内容
1 X、Y、Z 元件保护暂停位置
(2) 设置方法
• 用HOD通过示教输入，此时，不论输入光标在X或Y任何一方，都将同时取得、反映X、Y值。
对Z进行示教时，输入光标必须在Z上。
为防止人身伤害，操作 HOD 中，切勿将手伸向设备内部，脸、头也不要靠近设
备。
• 也可以直接从键盘上分别输入 X、Y、Z的坐标值。
注意
4-70
操作手册Ⅱ
4-4-4-3-4 使用单元
选择菜单栏中的[设置各组]-[使用单元]后，会显示下图的[使用单元]设置对话框。
图 4-4-25 设置标准使用单元对话框
可单击各标签，设置[标准使用单元]、[选项使用单元]、[使用单元（功能）]、
[使用单元（特殊功能）]。
标准使用单元
(1) 设置项目
在[标准使用单元]中的设置项目如下表。
