3-9 其他功能
3-9-1 编辑
3-9-1-1 编辑菜单
该功能是制作程序的辅助功能。
图 3-9-1 编辑菜单命令
※ 范围选择
进行剪切或复制时，请预先选择删除或复制的范围，然后再进行操作。
范围选择以行为单位进行。
选择范围的方法
鼠标 拖拽鼠标，则选择行呈反色显示。
键盘
按住“SHIFT”键的同时，按下“↓”或“↑”键，则被选择
的行反色显示。
1) 剪切
剪切被选中的行。
2) 删除
删除被选中的行。
3) 复制
将选中的行登录到内存中。在数据中粘贴时，请执行下面的粘贴命令。
3-80
操作手册Ⅱ
4) 粘贴
粘贴用上述的复制命令选择的范围。
选择粘贴命令后，显示以下画面。

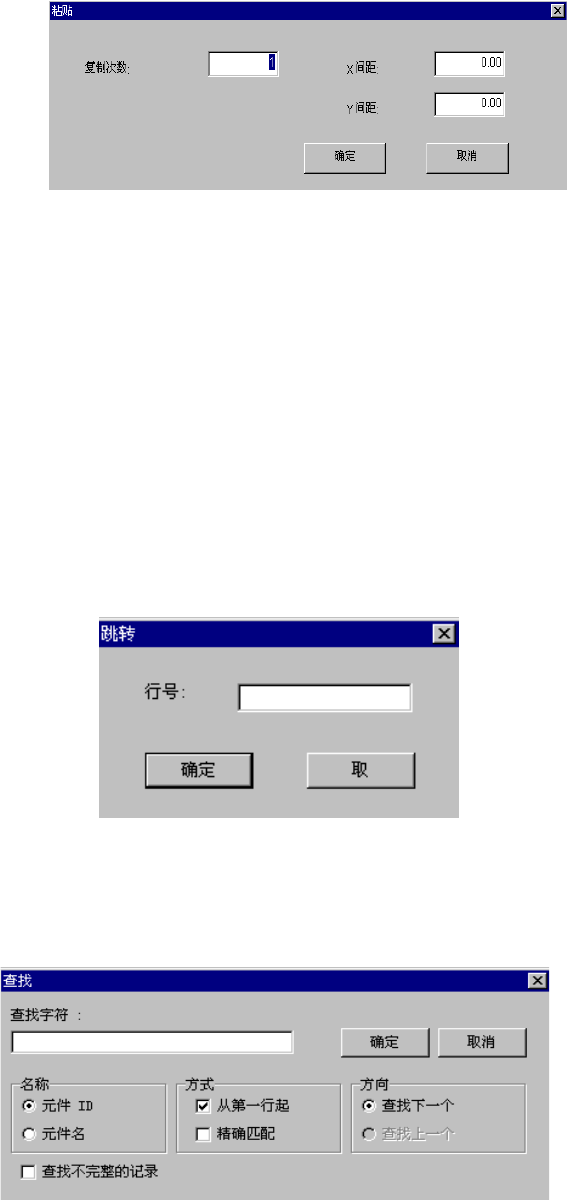

图 3-9-2 粘贴对话框
①复制次数 ：指定复制次数。
②X 间距 ：指定 X 方向的贴片位置的增加部分或减少部分。
③Y 间距 ：指定 Y 方向的贴片位置的增加部分或减少部分。
④确定 ：执行粘贴。
⑤取消 ：中止粘贴。
5) 插入行
插入空白行。
6) 复制并插入
将光标所在行复制插入到下一行。
7) 跳过
选择跳转命令后，显示如下画面。
图 3-9-3 跳转
8) 查找
可以将“元件 ID”、“元件名”、“不完整的记录”作为查找条件进行查找。
选择查找命令，则显示下图的画面。
图 3-9-4 查找
设定查找条件，单击“确定”进行查找。
3-81
操作手册Ⅱ
9) 替换
对指定元件的全部内容，以及“元件数据”的“附加信息”、“扩展”、“检查”各项可以用指定
的条件进行统一替换。
●替换：逐一变换已选择行的数据。
●全部替换：进行所有数据的变换。
●询问替换元件
勾选此复选框时，每 1 项替换前，会显示画面询问替换内容。
10) 单格复制
将选中的单格登录到内存中。对象单格为 X、Y、角度、元件名。
要将其粘贴在数据中时，请执行下面的单格粘贴命令。
11) 单格粘贴
用内存所登录的该数据,把光标所指的相应项目覆盖上。
·剪切的“X”、“Y”、“角度”各项数据，只能粘贴到相同类型的单元格中。
12) 修改元件名称
执行修改元件名称。
选择后显示如下画面。请输入要变更的元件名，并单击“确定”。

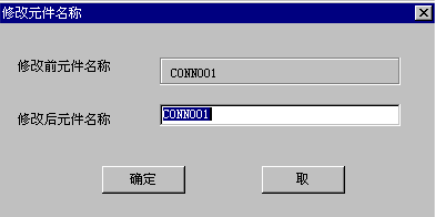

图 3-9-5 修改元件名称对话框
13) 反映元件层
将“元件数据”的层反映到“贴片数据”中。
14) 吸取偏差的更新
把“吸取数据”的吸取坐标,反映到“元件数据”的吸取偏差 XYZ 中。
示教后，在吸取数据编辑画面中选择 1 个数据记录，从“编辑”菜单中选择“吸取偏差的
更新”后，可以将所选择的“吸取数据”的吸取默认值与示教结果之间的差逆向反映到“元
件数据”的吸取偏移量。
15) 粘贴矩阵
剪切或复制，在选择范围进行粘贴矩阵。
剪切或复制，在选择范围插入数据。
通过指定 X 的复制次数、Y 的复制次数及 X 间距、Y 间距，可在增加或减少 X 方向贴片位置、Y
方向贴片位置的同时，进行矩阵状复制。
进行贴片数据的展开粘贴后，元件 ID 全部作为“#”被粘贴。
吸取数据，不能选择复数进行复制。
