操作手册Ⅱ
2-10-15-2 手动归还吸嘴
选择手动归还吸嘴后，贴片头会移动到吸嘴取出位置。
边确认边下降贴片头，按指示手动取下吸嘴。

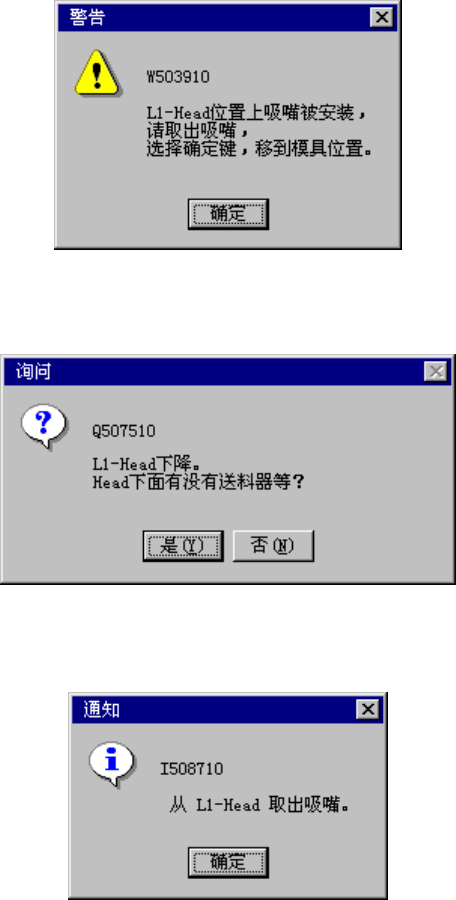

图 2-10-65 吸嘴移动到取出位置的提示
吸嘴移动到取出位置后，准备 Z 轴下降，要确认送料器等是否在贴片头下方。
图 2-10-66 确认下降信息
Z 轴下降后，显示提示，要求取出吸嘴。请用手摘下吸嘴。
图 2-10-67 取出吸嘴信息
选择[确定]后，其它贴片头的吸嘴若有安装错误的，也进行相同处理。
所有的贴片头的吸嘴归还处理后，Z 轴上升，移动到轴退避位置。
2-111
操作手册Ⅱ
2-10-15-3 自动执行归还吸嘴
选择自动执行归还后，安装错误的吸嘴自动归还到 ATC。
所有贴片头的吸嘴归还完毕后，Z 轴上升，移动到轴退避位置。
2-10-15-4 吸嘴归还后的操作
生产异常结束后，在进行了吸嘴归还后，设备进入生产空运行状态。
在生产开始时，如果检测出吸嘴安装错误，需在吸嘴归还后，再开始生产。
2-11 生产支援
以下是关于基板生产支援功能的说明。
2-11-1 生产程序检查
启动生产程序检查。此功能在生产开始前检查生产程序能否进行正常生产。在菜单栏中选
择［生产支援（C
）］－［生产程序检查］启动生产程序检查后，可显示检查项目的列表和检查
结果。

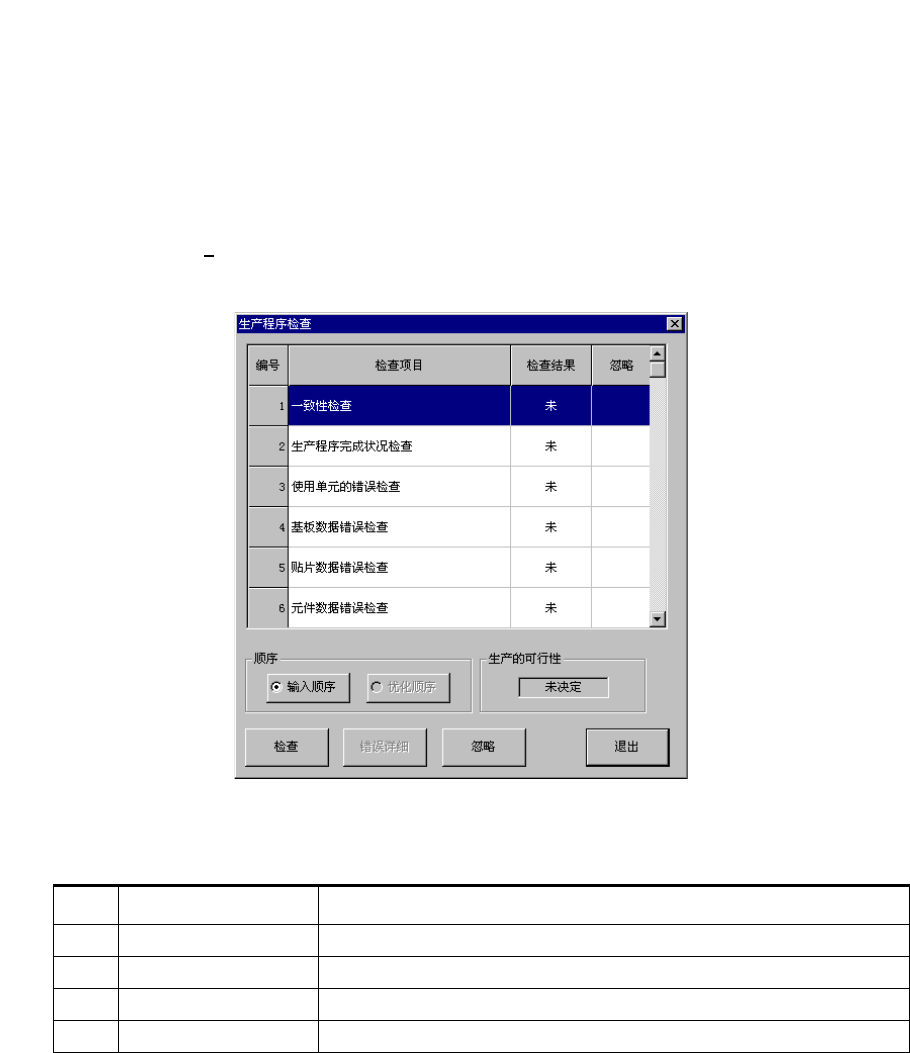

图 2-11-1 生产程序检查 对话框
各项目内容如下。
No
项目
内容
1 编号 显示进行检查的顺序号。
2 检查项目 显示各大类检查项目的内容。
3 检查结果 显示检查结果。
4 忽略 设置忽略检查的项目。
* 具体的检查项目请参见使用说明书『8-4-11 开始生产时的检查』生产程序项。
2-112
操作手册Ⅱ
2-11-1-1 执行生产程序检查
按下［检查］按钮后，执行生产程序的除忽略项目以外的项目检查，在[检查结果]中显示
结果。同时，在[生产的可行性]项目中显示能否实施生产。
执行生产程序检查时，可以按顺序（输入顺序、优化顺序）进行检查。
运行
结果内容
显示内容
检查前 未决定
检查后
有错误 错误
有警告 警告 ﾞ
如变更条件则可以生产 变更条件
无错误、警告 OK
2-11-1-2 详细错误对话框
在执行生产程序检查的过程中，检测出错误 (或者警告)时，［错误详细］按钮有效。按下
此按钮后，将逐一显示错误或者警告的详细信息。

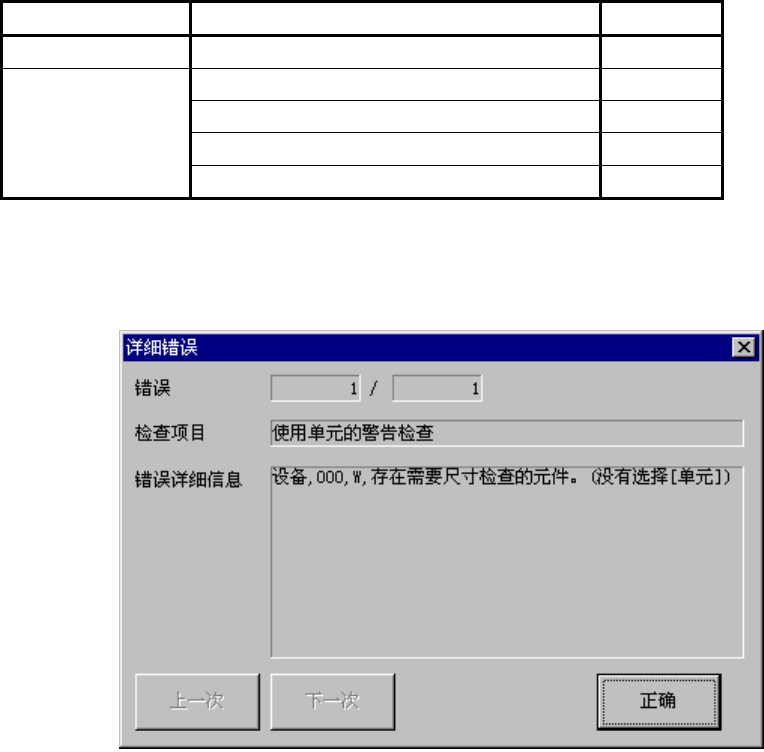

图 2-11-2 详细错误对话框
按［上一次］或者［下一次］，可显示上一个或者下一个错误。
按［正确］，关闭［详细错误］对话框。
2-113
