SIPLACE Stationssoftware 70x / Funktionsbeschreibung Ausgabe 05/2014 Edition
73
Beispiel
Im folgenden Random Setup-Szenario können die Bauelemente auf Spur 1, 2 und 3 dynamische
Alternativen auf die jeweiligen Spuren 21, 22 und 23 haben. Der Förderer auf Spur 21 (32mm) wird
für das aktuelle Produkt nicht benötigt. Wenn der Förderer von Spur 2 entfernt ist, soll der Förderer
von Spur 22 auf Spur 2 zurückgestellt werden.

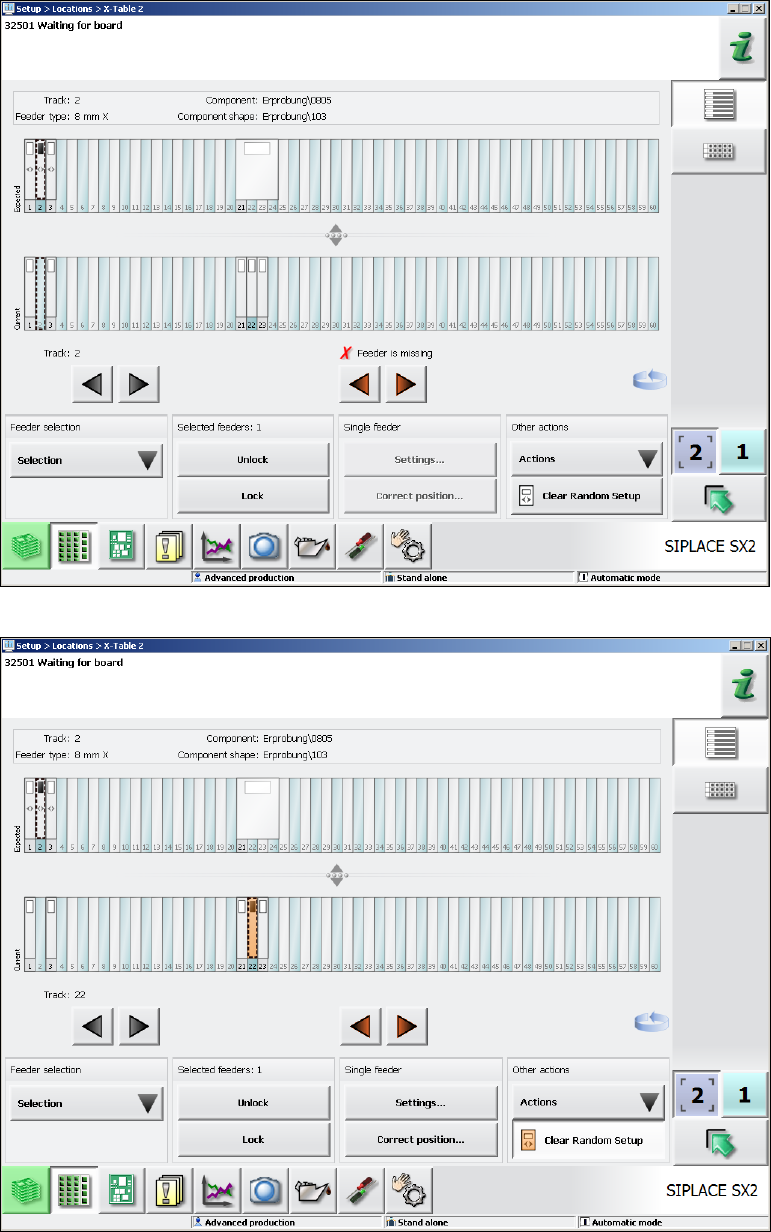

Abbildung 7-14: Förderer wurde von Spur 2 entfernt
Abbildung 7-15: Förderer auf Spur 22 soll auf Spur 2 zurückgestellt werden
SIPLACE Stationssoftware 70x / Funktionsbeschreibung Ausgabe 05/2014 Edition
74
7.20 Geänderte Benutzerführung bei Abholfehlern
Ab dieser Stationssoftware-Version wurde die Benutzerführung bei Abholfehlern und der damit
verbundenen Deaktivierung der Förderer angepasst.
Bei Abholfehlern (d.h. bei allen Deaktivierungsgründen) führt die farbige Markierung jetzt in die
Rüstungsansichten und nicht mehr in die Ansicht Deaktivierte Spuren. Dazu wird in manchen
Ansichten die Schaltfläche Aktivieren zusätzlich bereitgestellt, damit der Bediener den Fehler dort
auch behandeln kann. Die Änderungen betreffen die folgenden Ansichten:

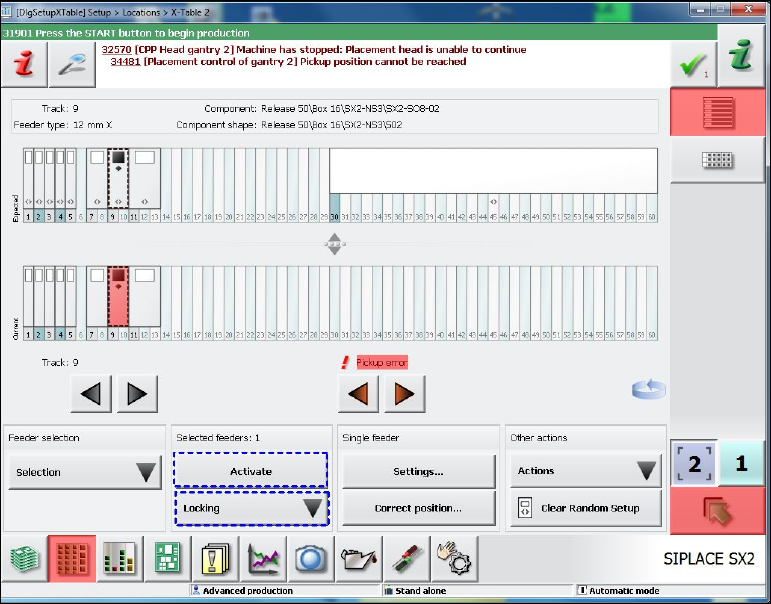

Abbildung 7-16: Rüstungsansicht für X-Tisch
– Menü Sperren mit Auswahl Sperren/Freigeben.
– Die Schaltfläche Aktivieren ist neu und ist aktiviert, wenn der Bediener die ausgewählte Spur
(in der Grafik Aktuell) aktivieren kann.
SIPLACE Stationssoftware 70x / Funktionsbeschreibung Ausgabe 05/2014 Edition
75

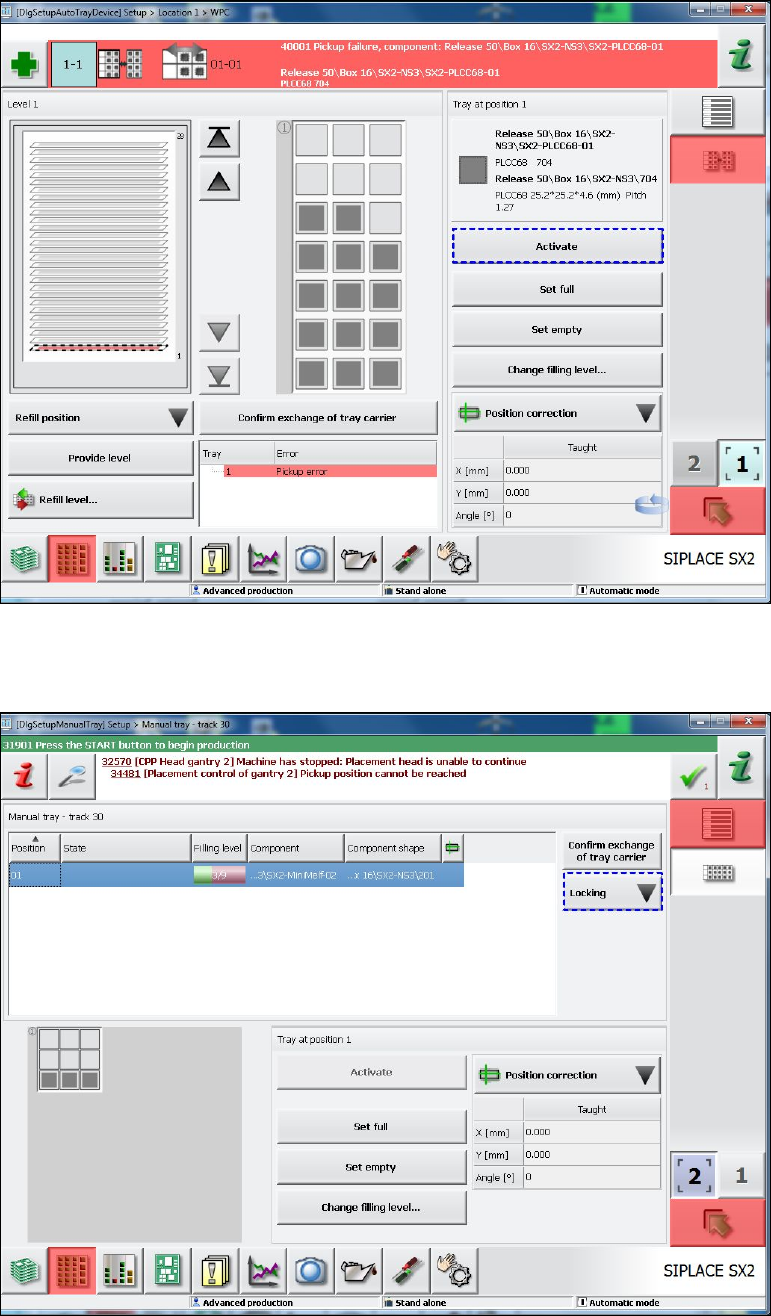

Abbildung 7-17: Rüstungsansicht für MTC / WPC
– Die Schaltfläche Aktivieren ist neu und ist aktiviert, wenn der Bediener das ausgewählte Tray
aktivieren kann.
Abbildung 7-18: Rüstungsansicht für manuelles Tray
– Menü Sperren mit Auswahl Sperren/Freigeben.
