SIPLACE Stationssoftware 70x / Funktionsbeschreibung Ausgabe 05/2014 Edition
102
Beispiel
Im folgenden Beispiel wird gleichzeitig zu der Problemsituation in Abbildung 7-36 (Einstellungen
stimmen nicht überein, da die Geschwindigkeit geändert wurde) der Abholwinkel verstellt. Die
Warnung Abholwinkel hat sich geändert wird dadurch aktiviert und der Warntext zu den
abweichenden Einstellungen überlagert.

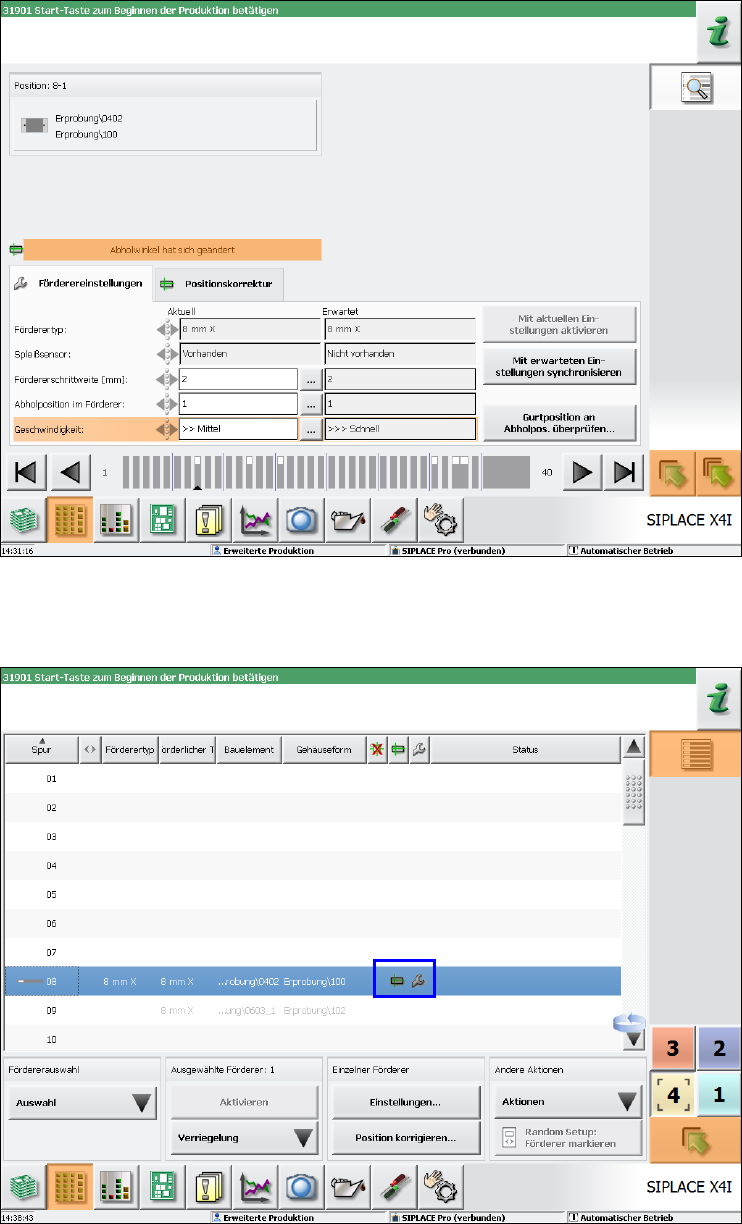

Abbildung 7-37: Abholwinkel geändert
In der Rüstungsansicht für die Stellplätze werden die Symbole für beide Problemsituationen
angezeigt.

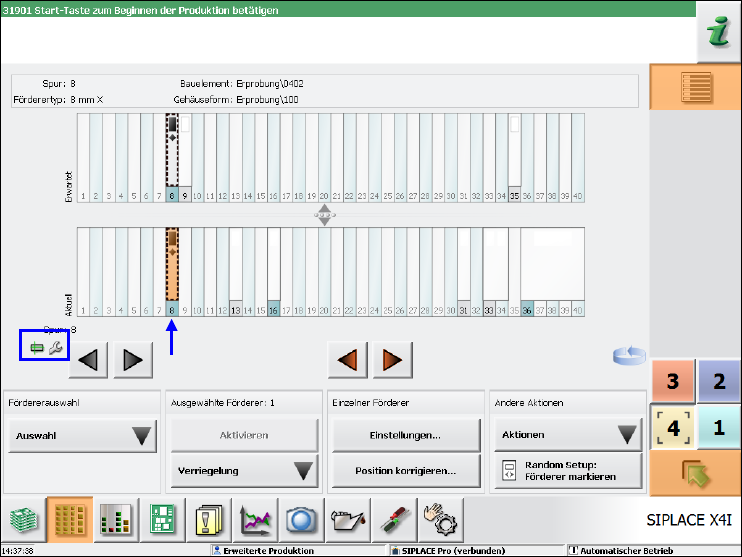

Abbildung 7-38: Warnanzeigen in Rüstungsansicht
SIPLACE Stationssoftware 70x / Funktionsbeschreibung Ausgabe 05/2014 Edition
103
In der Rüstungsübersicht werden die Symbole für beide Problemsituationen angezeigt und die
betroffene Spur zusätzlich orange markiert.
Abbildung 7-39: Rüstungsübersicht
7.38.6 Einschränkung des Korrekturbereichs für die Abholposition
Kompatibler Modus: Komplett
Damit Bauelemente nicht von einer falschen Position abgeholt werden, wird der zulässige
Korrekturbereich auf den Bedienebenen Produktion und Erweiterte Produktion eingeschränkt.
Der maximal einstellbare Offset beim Teachen wird aus den folgenden Informationen abgeleitet:
– Spezifische Längen- und Breitenabmessungen des Bauelements, die in der Gehäuseform
definiert werden.
– Der in der Software-Konfiguration hinterlegten Prozentfaktor 50%, der für alle Bauelement- und
Förderertypen verwendet wird.
Der zulässige Offset ergibt sich dann in Richtung der BE-Länge als +/- BE-Länge *
Prozentfaktor, in Richtung der BE-Breite als +/- BE-Breite * Prozentfaktor.
D.h., bei einem Bauelement mit Länge 6mm und Breite 4mm und dem Prozentfaktor 50%, darf die
Abholposition um 3mm bzw. 2mm in den betreffenden Richtungen verändert werden.
SIPLACE Stationssoftware 70x / Funktionsbeschreibung Ausgabe 05/2014 Edition
104
Beispiel
In der folgenden Abbildung wird der erlaubte Korrekturbereich angezeigt.

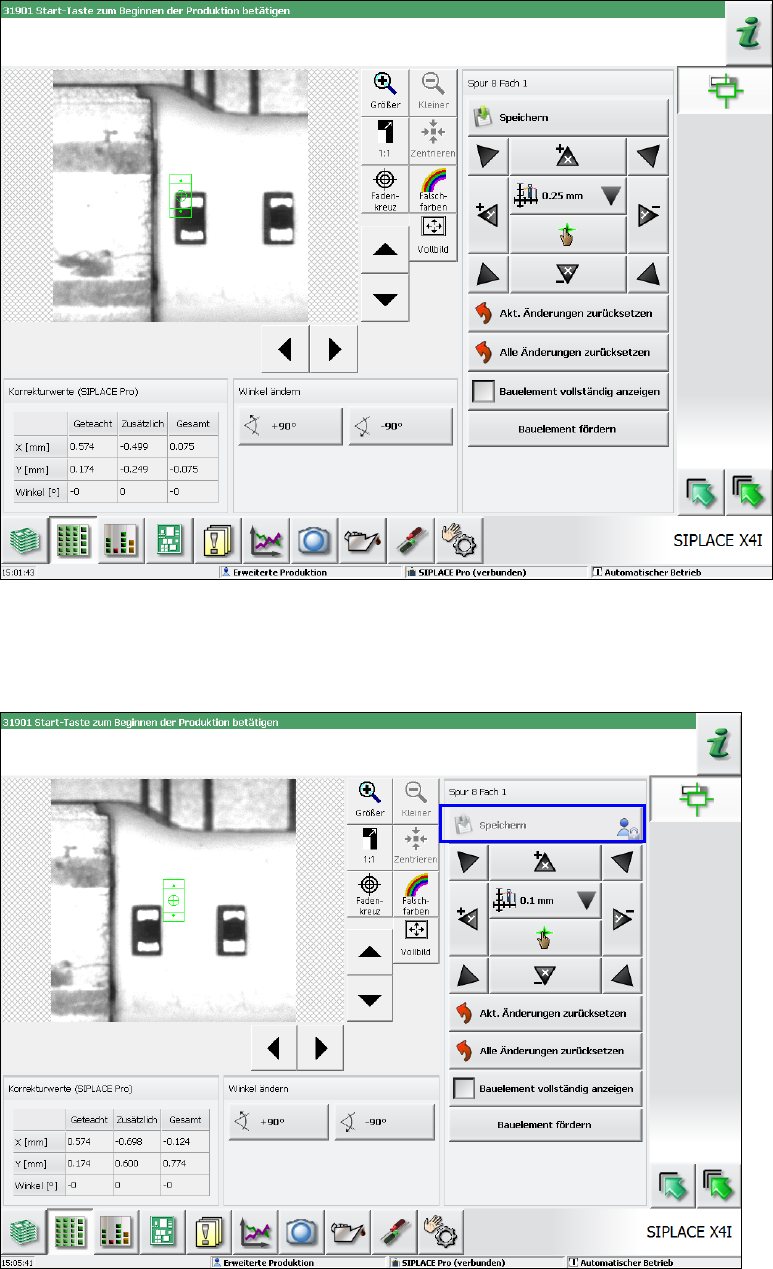

Abbildung 7-40: Erlaubter Korrekturbereich
Der Bediener kann während des Einstellvorgangs beliebige Positionen mit der Kamera anfahren.
Wenn der erlaubte Korrekturbereich verlassen wird, wird die Schaltfläche Speichern deaktiviert
(ausgegraut).
Abbildung 7-41: Erlaubten Korrekturbereich verlassen
