7.21 Virtual Inkspot Handler
Mit der Funktion Virtual Inkspot Handler kann die Inkpunkt-Information aus einer Datei, z.B. von
Leiterplattentester oder Inspektionssystem, eingelesen werden. Somit müssen die Inkpunkte nicht
extra mit der LP-Kamera gelesen werden.
Voraussetzungen
– Ein Barcode-Leser muss in der Maschine bzw. in der ersten Maschine der Linie vorhanden
sein. Barcode-Leser und Montagesatz sind von Transportart und Maschinentyp abhängig. Die
Option Barcode lesen mit LP Kamera wird nicht verwendet.
– WDTL-Lizenz von Leiterplatten-Barcode, enthalten im Line Operation-Paket, Artikelnummer
116525-xx.
– Reine 706 Linie, Mischlinien z.B. 706 und 605 werden nicht unterstützt.
Funktionalität
– Die Inkpunktdateien (vom Leiterplattenhersteller oder von einem externen System) können von
jeder Station in der Linie benutzt werden.
– Alle Einstellungen werden lokal an der Station in XML-Dateien gemacht und in SIPLACE Pro
aktiviert.
– Die Inkpunktdateien werden in Anlehnung an den Barcode benannt (z.B. SWT-LP3-O-0007).
Es gibt keine Einschränkungen für das Suffix.
– Die Inkpunktdateien werden auf ein gemeinsam genutztes Laufwerk gespeichert und können
automatisch verschoben oder gelöscht werden, nachdem die Leiterplatte bestückt wurde
(konfigurierbar).
– Die Leiterplatte und die zugehörigen Cluster sind in Form einer Matrix beschrieben (Reihen
und Spalten). Für jeden Cluster muss die Konfiguration "Bestückung" oder "Nichtbestückung"
festgelegt werden. Die Matrix kann konfiguriert werden.
– Konfigurationsänderungen sind gültig nachdem ein neuer Auftrag heruntergeladen oder die
Maschine neu gestartet wurde.
SIPLACE Stationssoftware 70x / Funktionsbeschreibung Ausgabe 05/2014 Edition
77
Für die Benutzung der Funktion, muss die Inkpunktdatei am Stationsrechner in der Ansicht Service
unter Einstellungen - Softwareoptionen aktiviert und konfiguriert werden.

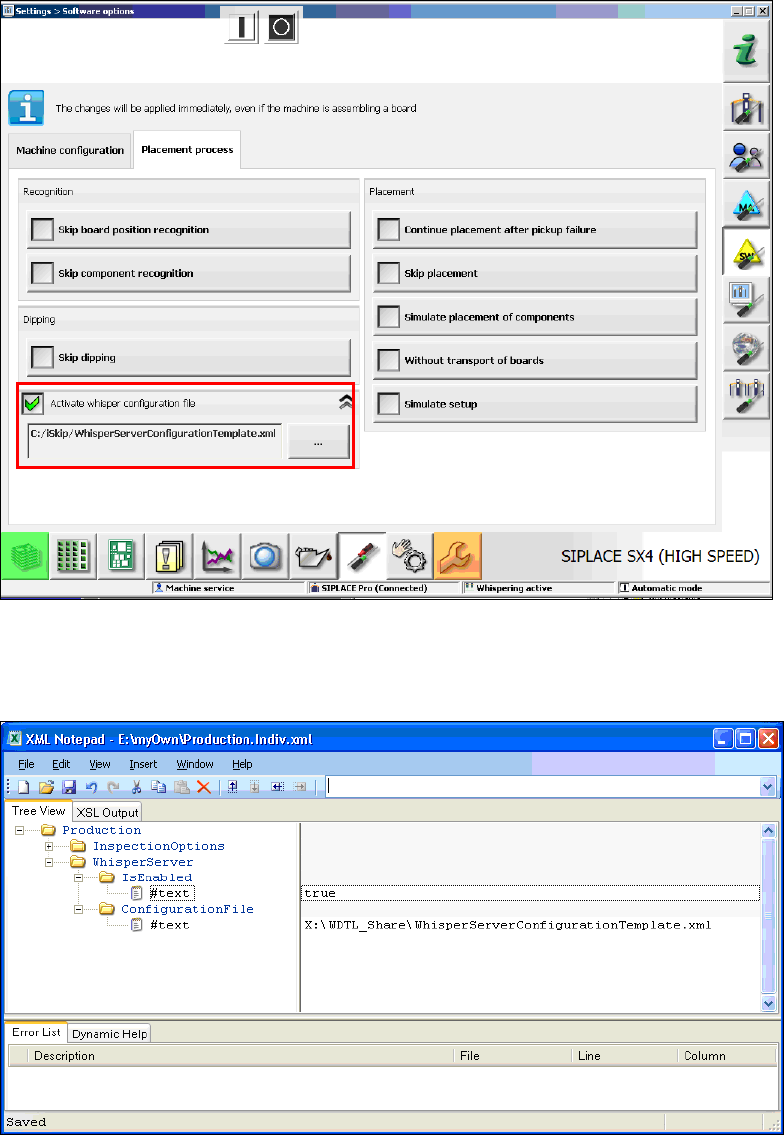

Abbildung 7-19: Konfigurationsdatei für Whispering an der Station aktivieren
► Aktivieren Sie die Option Konfigurationsdatei für Whispering aktivieren.
► Wählen Sie die Konfigurationsdatei aus.
Abbildung 7-20: Whisperfunktion aktivieren
► Überprüfen Sie in der Datei Production.xml unter C:\Sirio\Type\, dass bei WhisperServer "true"
für das Attribut Individual eingetragen ist. Dadurch wird sichergestellt, dass die Information aus
der individuellen Datei genommen wird.
► Aktivieren Sie die Funktion Whisper in der Datei Production.Indiv.xml unter
C:\Sirio\Work\Individual\ und legen Sie den Speicherort für die Masterkonfigurationsdatei fest.
SIPLACE Stationssoftware 70x / Funktionsbeschreibung Ausgabe 05/2014 Edition
78
In der Datei WhisperServerConfigurationTemplate.xml können Sie die Funktion konfigurieren.
Maschinenspezifische Einstellungen werden durch die MID der einzelnen Maschine zugewiesen.

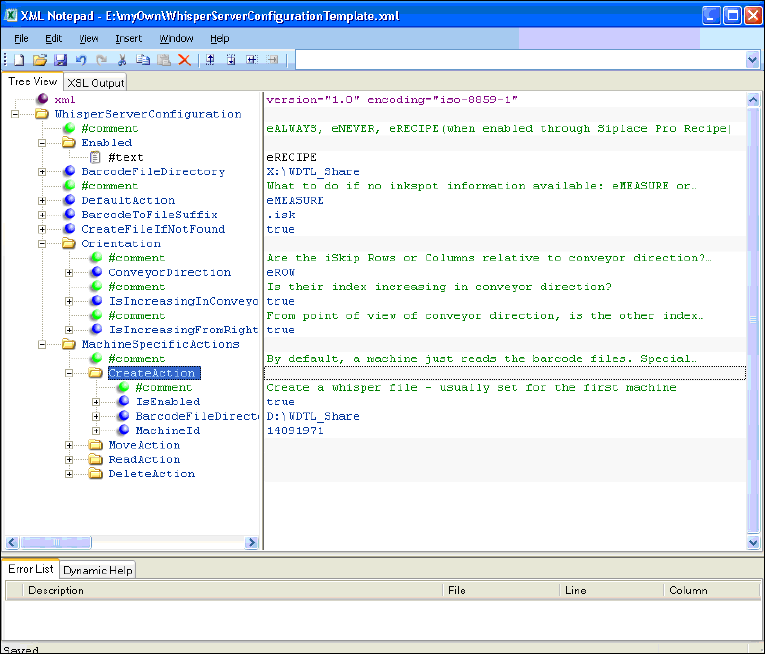

Abbildung 7-21: Whisperdatei konfigurieren
Konfigurationsbeispiel
Enabled
eRECIPE bedeutet, dass WDTL aktiv ist, wenn auch in SIPLACE Pro aktiviert (Auftrags-
Download).
BarcodeFileDirectory
Lese- und Schreibzugriff für die Barcode-Dateien.
DefaultAction
Beschreibt das Verhalten, wenn Barcode-Dateien nicht vorhanden sind oder der Barcode nicht
gelesen werden konnte.
CreateFileIfNotFound
Ist wahr, wenn die Datei von der ersten Station erstellt wird.
Orientation
Matrixdefinition oder Hantierung der Inkpunktdatei (z.B. von iSkip).
