SIPLACE Stationssoftware 70x / Funktionsbeschreibung Ausgabe 05/2014 Edition
82
Wenn die vorgegebene zeitliche Schwelle unterschritten wird, wird eine Fehlermeldung auf der GUI
angezeigt und die entsprechende Meldeleuchte eingeschaltet. Dies erfolgt unabhängig davon, ob
Trays leergelaufen sind oder nicht.
Abbildung 7-24: Schwellwert erreicht
Wenn ein einzelnes Tray leer läuft, wird dies nur durch eine Fehlermeldung und einer
orangefarbenen Markierung der Tray-Ebene auf der GUI angezeigt. Die Meldeleuchten werden
nicht aktiviert.
Abbildung 7-25: Einzelnes Tray leer
SIPLACE Stationssoftware 70x / Funktionsbeschreibung Ausgabe 05/2014 Edition
83
Wenn die Verkettung leer läuft, wird dies durch einen Spur-Leer-Fehler, sowie blinkende
Meldeleuchten signalisiert.
Abbildung 7-26: Verkettung leer
7.23 Automatische Erkennung und Kompensation von erhöhter
Bauelement-Dicke
Der BE-Sensor erkennt automatisch eine erhöhte Bauelement-Dicke nach einem Loswechsel,
damit die Z-Achsen-Position an der Bestückposition automatisch korrigiert werden kann.
SIPLACE Stationssoftware 70x / Funktionsbeschreibung Ausgabe 05/2014 Edition
84
7.24 Automatische Erkennung und Kompensation von schwingender
Leiterplatte

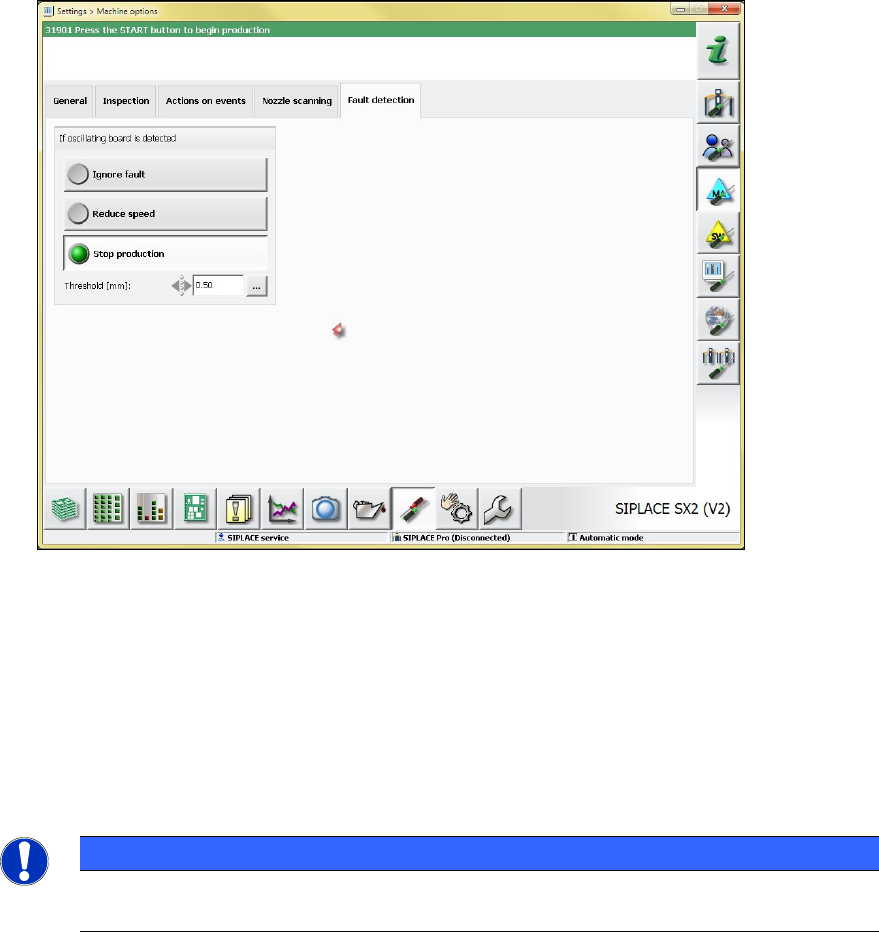

Abbildung 7-27: Fehlererkennung bei schwingender Leiterplatte
Wenn eine schwingende Leiterplatte erkannt wird, gibt es folgende Konfigurations-
möglichkeiten, um das Maschinenverhalten festzulegen:
– Fehler nicht berücksichtigen: keine Anzeige oder Warnung auf der GUI, der Fehler wird
lediglich in der Ansicht Wartung dargestellt.
– Geschwindigkeit verringern: es wird automatisch langsamer bestückt.
– Produktion anhalten: eine Fehlermeldung wird ausgegeben, nach Drücken der Start-
Taste geht es normal weiter.
HINWEIS
Bei Auftreten von schwingenden Leiterplatten sollte mit Leiterplattenunterstützung
gearbeitet werden, oder die Support-Pin-Positionen modifiziert werden.
