第1部 基本篇 第2章 生产
2-8-3-5 退出生产
在菜单栏中选择“文件”/“退出”，
或单击画面右上角的。显示如下信息。

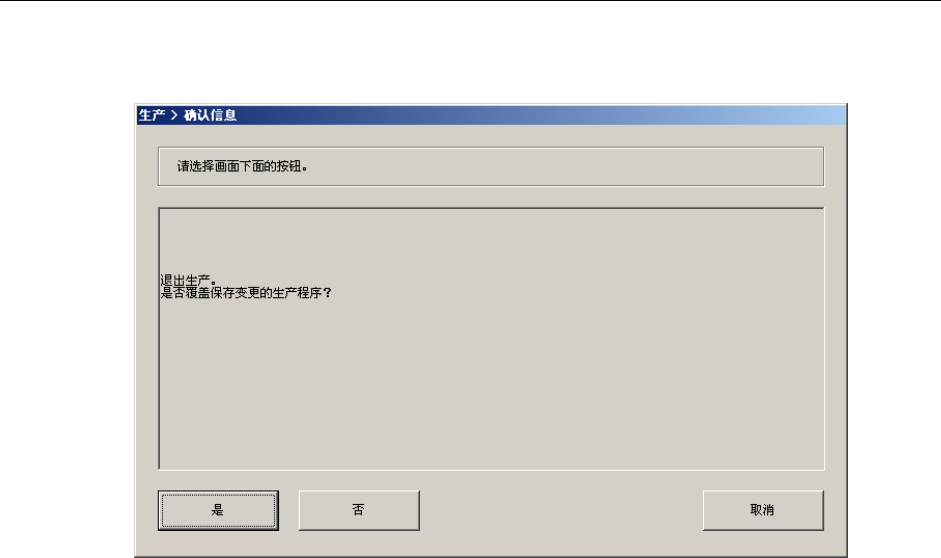

图 2-8-3-5-1 退出生产
请单击“是”或“否”选择是否保存生产程序(含生产管理信息)。
退出生产画面后，会显示主画面。
2-67
第1部 基本篇 第2章 生产
2-8-3-6 生产开始时、废弃元件
按<START>开关开始生产时，各贴片头单元会进行操作，确认是否吸取了元件。
图 2-8-3-6-1 检查有无元件对话框
如果检查有无元件时，贴片头上没有元件，对话框会自动关闭，继续进行生产开始的处理。
如果检查有无元件时，在贴片头上检测到了元件，要在检查有无元件对话框里，对贴片头上的元
件要选择“废弃” 还是“保护”，再按下「执行」按钮或<START>开关，进行指定的操作。
图 2-8-3-6-2 检查有无元件对话框
2-68
第1部 基本篇 第2章 生产
表 2-8-3-6-1 贴片头的状态表
内容 说明
Head(贴片头) 各贴片头的编号
吸嘴 贴片头上的吸嘴
吸取位置 贴片头上的元件的吸取位置
元件名 贴片头上的元件名
废弃方法
贴片头上的元件的元件数据废弃方法
显示废弃（废弃BOX）、IC回收带、保护（元件保护）。
有无元件
贴片头上有无元件检查结果
有：有元件、无：无元件
表 2-8-3-6-2 各按钮说明
按钮 说明
废弃、保护
对于有元件的贴片头，进行检查，选择是执行废弃到BOX的操作（如
果元件数据的废弃方法为IC回收带，则废弃到IC回收带位置）、还是
将轴移动到元件保护位置，手动去除元件。
元件有无检查时，如果元件数据为元件保护，默认为选择保护。
全废弃 对于有元件的贴片头，全部选择进行废弃操作。
全保护 对于有元件的贴片头，全部选择进行保护操作。
LF保护元件
位置移动
将LF贴片头移动到元件保护暂停位置。
LR保护元件
位置移动
将LR贴片头移动到元件保护暂停位置。
RF保护元件
位置移动
将RF贴片头移动到元件保护暂停位置。
RR保护元件
位置移动
将RR贴片头移动到元件保护暂停位置。
简便的轴控制 启动简易轴控制。
执行 对于有元件的贴片头，连续进行选择的操作（废弃、保护）。
取消 取消元件废弃处理，中断生产开始的动作。
2-69
