第1部 基本编 第4章 制作生产程序 4-96 4-4-1-3-1 分割选项 图 4-4-1-3-1-1 优化 分割选项 (1) 使用吸嘴 选择是用“机器设置”中设置的吸嘴配置,还是已优化的吸嘴配置。 1)使用固定吸嘴： 使用机器设置的吸嘴设置。 可节省准备工作时间，请在多品种批量小的生产时选择此项设置。 2)使用固定吸嘴、空ATC上自动分配 ： 按照设置使用机器设置的固定吸嘴，视情况可按优化结果把必要的吸嘴追加安排在ATC 空白部位上…
第1部 基本编 第4章 制作生产程序
4-95
4-4-1-3 设置优化条件
随着上述 “元件供应数的设置”与本项“优化条件设置”，优化的结果将发生很大的变化。
请在理解本节内容的基础上，设置适于生产程序的优化条件。
在菜单栏上点击“优化”/“优化”后，可显示“分割选项”画面。
优化,需要进行5种项目的条件设置（包括“分割选项”)。
单击标签，可切换各项目的画面。
表 4-4-1-3-1 优化选项的种类
选项的种类 用途
分割选项 设置分配吸嘴及吸取数据时的优化参照选项。
区域选项 设置可配置供料器的区域。
贴片顺序 设置变换贴片排序时的选项。
机型选项 设置机型的特殊选项。
供料器选项 设置要使用的供料器。
执行优化。
保存设置内容，关闭画面。
将设置的条件作为默认值登录，
从下次启动将首先显示所设置的
条件。
使变更的设置无效，返回标准
设置(装置的初始值)。
图 4-4-1-3-1 优化选项 对话框
第1部 基本编 第4章 制作生产程序
4-96
4-4-1-3-1 分割选项

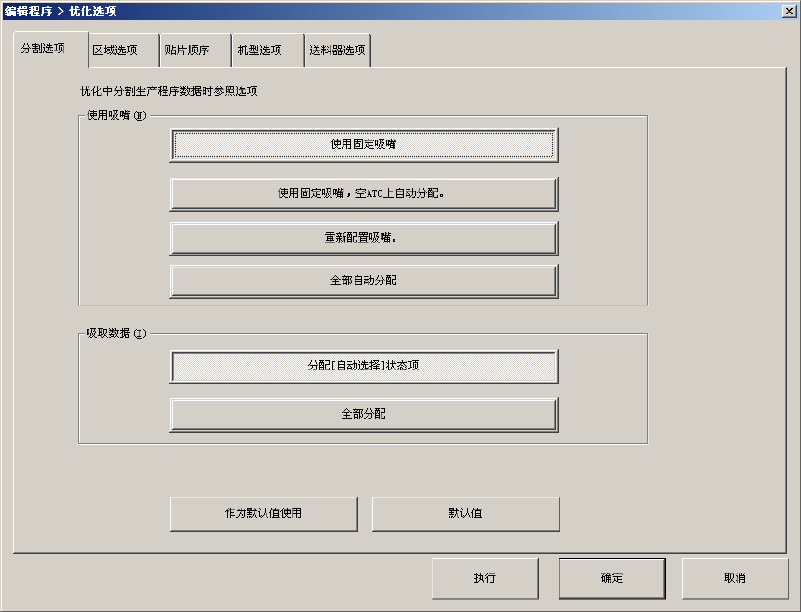

图 4-4-1-3-1-1 优化 分割选项
(1) 使用吸嘴
选择是用“机器设置”中设置的吸嘴配置,还是已优化的吸嘴配置。
1)使用固定吸嘴：
使用机器设置的吸嘴设置。
可节省准备工作时间，请在多品种批量小的生产时选择此项设置。
2)使用固定吸嘴、空ATC上自动分配：
按照设置使用机器设置的固定吸嘴，视情况可按优化结果把必要的吸嘴追加安排在ATC
空白部位上。
吸嘴有富余时可选择此项设置，但必须变更机器设置(对被追加的吸嘴)。
3)重新配置吸嘴：
将机器设置的固定吸嘴数量作为最大吸嘴数，对吸嘴配置执行优化。
4)全部自动分配：
忽略机器设置的吸嘴设置，对吸嘴配置进行优化。
在这种情况下，生产速度会加快，但需变更机器设置，准备工作可能多会花时间。
第1部 基本编 第4章 制作生产程序
4-97
(2) 吸取数据
对吸取数据的“供给”项目已指定供料器分配时，需要选择：是按指定分配、还是忽略指定
执行优化。
1)分配（自动选择）状态项： 已指定供料器分配的执行既定分配，只对“自动选择”分配的
供料器执行优化。
2)全部分配： 忽略已指定的供料器分配，全部执行优化。
执行过一次优化后，该优化结果将被反映到吸取数据中。此后，需要编辑数据，从头
开始执行优化时，请选择“全部分配”；只需进行部分变更和追加时，请选择“分配（自
动选择）状态项”。
