<识别装置>
OCC 采用新的高深度聚焦。
采用外圈照明，改善二维条码读取性能。
<软件>
通过使用 FCS(Flexible Calibration System)，由机器自动识别贴片位置偏移，实现自我校正
功能（选购项），可维持机器的贴片精度。
为避免因供料器错挂造成贴片错误，备有防止元件错装系统（SCS: Setup Control System）。
通过在 SCS 功能上追加追溯功能，可解析元件的生产履历、对状况进行追踪调查。
※ 防止元件误安装系统，使用 IS 时，要使用 IS 对应的「Intelli SCS」。
使用 HLC 的客户，对应以往的「SCS」。
可实时切换多种语言（日语、英语、汉语、韩语）。
1-3
第 1 部 基本编 第 1 章 设备概要
1-1-3 系统构成
FX-3(L/XL)
电源装置
紧急停止按钮
ATX 电源
漏电断路器*1
CPU 板
液晶显示器
触摸屏
信号灯
(
带蜂鸣器） 外体
键盘
迷你信号灯
I/O 控制装置
鼠标器
马达控制装置
HDD / SSD
激光识别贴片头
(
LNC60
)
位置校正摄像机
(
OCC
)
贴片头
100 BASE /10 BASE T
以太网卡
元件 6mm 对应(SC)
高度测量装置
(
HMS
)
HOD
0402 元件对应功能
坏板标记读入器
(
BMR
)
*1
DVD/CD-ROM 驱动器
(
USB
)
ATC
(
自动工具交换装置
)
FDD(USB)
气压设备管道系统 真空泵
背面操作装置
*1
主生产线过滤器*1
贴片站点 外形基准
基板传送装置
销基准*1
基板宽度自动调整装置
传送带浮动检测装置
L-Wide *1 *3
可变基板挡块 180 套
*3
SOT 方向检查功能*1
CVS
(
元件验证功能
)
*1
FPI（供料器位置指示功能
)
*1
FCS（Flexible Calibration S
y
stem
)
EPU
(
外部程序单元
)
HLC
(
主生产线计算机
)
*3 基板察看器
SCS
(
防止元件误装系统
)
*3
Intelli SCS
Intelli 供料器存储架*2
IS(Intelligent Shopfloor Solutions)
机械式供料器台架*1 供料器台功能*1 机械式供料器台车
机械式供料器用元件供应装置
机械式供料器用 Intelli 拖车*2 连接器托架*1
垃圾箱
带状供料器
*2、散件供料器、管状供料器
IC 回收带
卷筒安装台
电动式供料器台架*1 供料器台功能*1 电动式供料器台车
切带装置
(
电动式供料器用
)
电动式供料器用 Intelli 拖车*2
电动式供料器用元件供应装置 带状供料器*2
X-Y 定位装置
镀锡设别照明*1
长尺寸基板选项*1
*3
IC 回收带
框内的机器、功能是选购项。
*1 ：该选项为出厂选项。
*2 ：要使用 Intelli SCS 的各项功能需要对应 RFID。（出厂选项）
*3 ：只对应 L 基板规格的机型。
USB 端口
1-4
第 1 部 基本编 第 1 章 设备概要
1-2 本设备的构成
1-2-1 本设备的构成
11
图
1

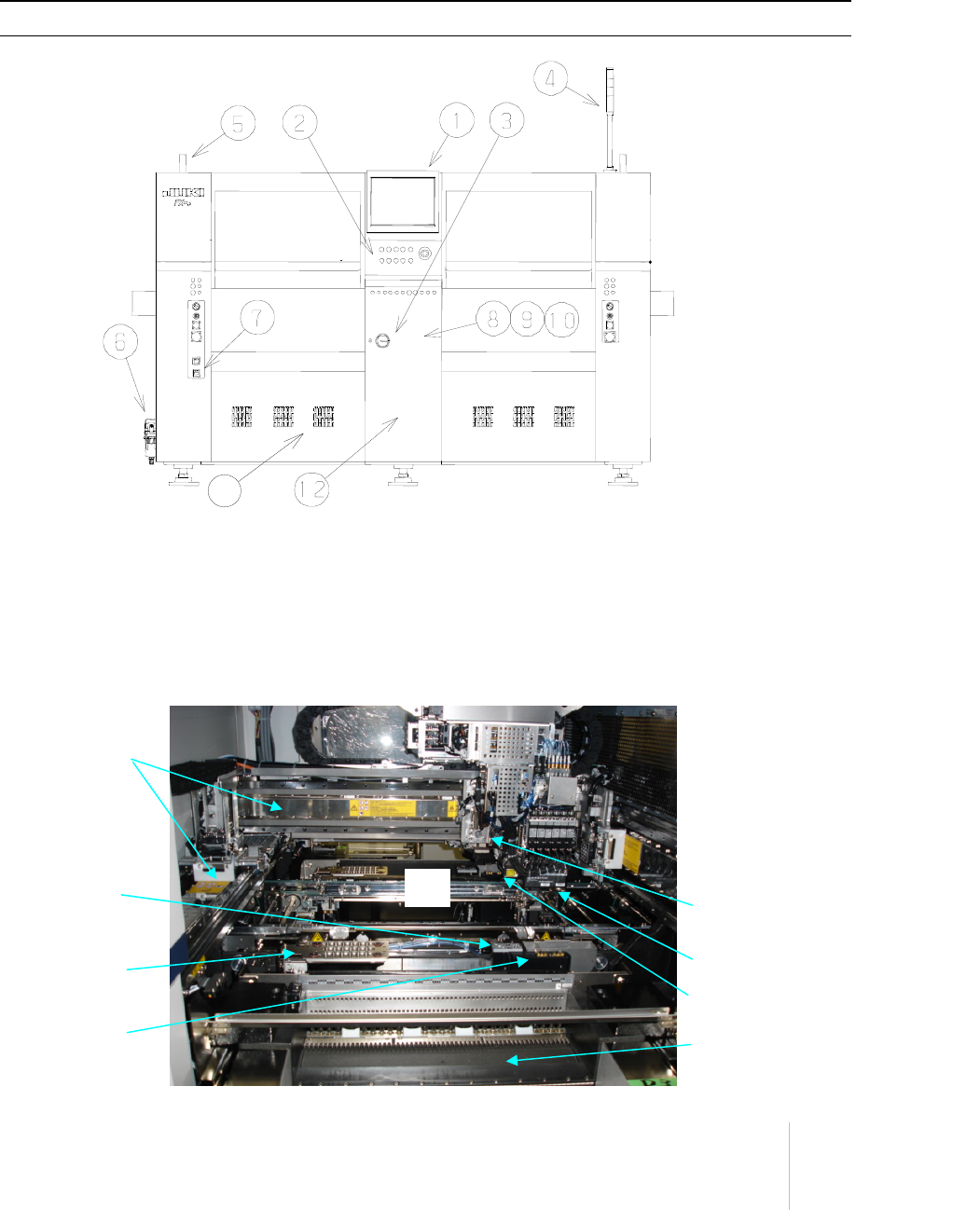

-2-1-1 正面图
① 液晶监视器
⑤ 微型信号灯 ⑨ 鼠标
② 操作面板
⑥ 气动调压阀 ⑩ FDD/ DVD 驱动器(选购项)
③ 电源开关
⑦ 压力表 ⑪ 真空泵（后侧）
④ 信号灯
⑧ 键盘 ⑫ 漏電断路器(后侧)
①
④
⑤
⑥
⑥
⑨
③
②
⑧
⑦
图 1-2-
1-2
① ATC 单元 ④ X-Y 单元 ⑦ 供料器台架单元
② LNC60 贴片头单元 ⑤ 基板传送单元 ⑧ HMS 单元
③ OCC 单元 ⑥ CAL 块单元 ⑨ CVS 单元（选购项）
